Ref: KD80s - ±100N à ±200kN - 150°C

Capteur de force en S - Option 150°C - 100 N à 200 kN - IP65

Etendues de mesure : ±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN
Précision 0.05% - Non-linéarité : 0.02%
Signal de sortie: 2 mV/V
Calibration : compression, traction ou traction/compression
Dimensions: 50 x 60 x 12,5 à 150 x 200 x 60 mm
Transmission de l'effort : 2 taraudages M8x1,25 à M42x3
Contruction : acier ou aluminium IP65
Température de fonctionnement : -10 à 85°C (-20 à +150°C en option)
Fréquence de résonnance : 2kHz
Connectique : Câble 5 m 4 fils
Poids : >150g

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de force en S à jauges de contraintes KD80s est utilisé pour la mesure d'effort en tension/compression, ainsi que pour du pesage. 11 étendues de mesure comprises entre 100N et 200kN sont disponibles, la précision est excellente (0,05% de l'étendue de mesure), la sensibilité de la mesure à la température limitée. Le signal de sortie pleine échelle est de +/- 2mV/V, une version amplifiée est également disponible ( KD80se)

Le boîtier en acier inoxydable est étanche IP65, la température de fonctionnement comprise entre -10 et 85°C. La connectique est un câble 4 fils Unitronic FD CP Plus 4x0,14 de 5m de longueur, sans connecteur.

Une version haute température ( KD80s HT) est également disponible pour un usage de -40 à +180°C. Dans cette version, le câble 6 fils de 5m est validé pour la haute température: ALMI HAFL-C MOD. SO 2x2x0,25.

Spécifications

Version	KD80s : Standard	KD80s HT : Haute température	KD80se : avec amplificateur intégré
étendue de mesure	±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN	±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN	±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN, ±10kN, ±20kN, ±50kN, ±100kN, ±200kN
précision	0,05%	0,05%	0,5%
Signal de sortie	+/- 2 mV/V	+/- 2 mV/V	0-10V, 0-5V, 4-20 mA
Bande passante	> 1kHz	> 1kHz	10 Hz
Protection à la surcharge	150%	150%	150%
Limite de charge latérale	100%	100%	100%
Température de fonctionnement	-10 et 85°C	-40 à 180°C	-10 et 85°C
Compensation en température	-10 à +70°C	-20 à 150°C	-10 à +70°C
Alimentation	2,5 à 10 VDC	2,5 à 10 VDC	14-28 VDC
Connectique	4 fils Unitronic FD CP Plus 4x0,14 de 5m de longueur, sans connecteur	câble 6 fils de 5m est validé pour la haute température: ALMI HAFL-C MOD. SO 2x2x0,25.	6 conducteurs, 5 m

Conditionnement et acquisition

Conditionnement du signal interne

Le KD80se intègre une électronique de conditionnement pour un signal de sortie directement amplifié type +/-10V ou 4-20 mA.

Avantages : l'intégration mécanique et électrique simplifiée.
Inconvénients : la bande passante est limitée, et l'électronique miniature, bonne, peut s'avérer plus limitée qu'une électronique externe haute précision, notamment sur les points de très faible charge.

Conditionnement du signal externe

Le capteur en S KD80s est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	9840	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB

Installation, dimensions

Le montage du capteur KD80s, et donc l'introduction des efforts, se fait par l'intermédiaire de deux filetages métriques au centre des surfaces supérieures et inférieures du capteur, de dimensions croissantes avec la charge (M8 à M42).

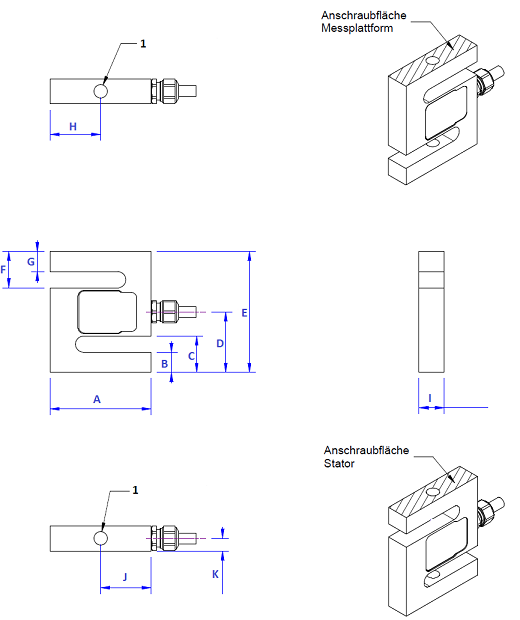

Dimensions

Dimension	100-500N-1kN	2kN	5kN-10kN	20kN-50kN	100 kN	200kN
A [mm]	50	50	50	80	120	150
B [mm]	10	10	12	20	30	40
C [mm]	18	18	20	32	45	60
D [mm]	30	30	30	50	75	100
E [mm]	60	60	60	100	150	200
F [mm]	18	18	20	32	45	60
G [mm]	10	10	12	20	30	40
H [mm]	25	25	25	40	60	75
I [mm]	12,5	20	20	30	45	60
J [mm]	25	25	25	40	60	75
K [mm]	6,25	10		15	22,5	30
1	M8x1.25 x 10V118°	M12x1.75 x 10V118 ˚	M12x1.75 x 12w118°	M20x1.5 x 20w118°	M30x2 x 30V118°	M42x3 x 40V118°

Applications

Mesure de résistance de câble
Bancs d'essais
Balances de pesage
Outils de levage
Essais statiques de laboratoire
Caractérisation de matériaux
Intégration en machines outils

Type de capteur: Capteurs en S
Etendue de mesure Fz: ±100N , ±200N , ±500N , ±1kN , ±2kN , ±5kN , ±10kN , ±20kN , ±50kN , ±100kN , ±200kN
Moment max: 5 Nm
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.02 %
Hystérésis: 0.02 % FS
Non-répétabilité: 0 % FS
Compensation en température: -10 à 70 °C
Température de fonctionnement: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Connectique: cable Unitronic FD CP Plus 4x0,14 ou 6-wire high temperature resistant cable E 2419 STK 6 6x0,25 PTFE
Direction de mesure: Traction + Comp.
Déflection Fz: 0.2 mm
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe de Protection: IP65
Poids: 0.15
Plage d'effort à mesurer: ⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application: Haute Précision, OEM, Haute température

Dimensions

Dimension	100-500N-1kN	2kN	5kN-10kN	20kN-50kN	100 kN	200kN
A [mm]	50	50	50	80	120	150
B [mm]	10	10	12	20	30	40
C [mm]	18	18	20	32	45	60
D [mm]	30	30	30	50	75	100
E [mm]	60	60	60	100	150	200
F [mm]	18	18	20	32	45	60
G [mm]	10	10	12	20	30	40
H [mm]	25	25	25	40	60	75
I [mm]	12,5	20	20	30	45	60
J [mm]	25	25	25	40	60	75
K [mm]	6,25	10		15	22,5	30
1	M8x1.25 x 10V118°	M12x1.75 x 10V118 ˚	M12x1.75 x 12w118°	M20x1.5 x 20w118°	M30x2 x 30V118°	M42x3 x 40V118°

Connectique

Standard

cable Unitronic FD CP Plus 4x0,14.

Borne	Description	Couleur du fil
+Us	Alimentation +	Marron
-Us	Alimentation -	Blanc
+Ud	Sortie +	Vert
-Ud	Sortie -	jaune

Haute température

6-wire high temperature resistant cable E 2419 STK 6 6x0,25 PTFE.

Borne	Description	Couleur du fil
+Us	Alimentation +	Marron
-Us	Alimentation -	Blanc
+Ud	Sortie +	Vert
-Ud	Sortie -	jaune
+Uf	Sense Lead +	Bleu
-Uf	Sense Lead -	Blanc

Options de configuration

Calibration en traction et/ou compression
Plage de température de fonctionnement
Longueur de câble
Connecteur spécifique
Compensation en température étendue
Calibration ISO 17025
anneau de fixation

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
