Ref: KD40s - IP65 - 2N à 5kN

Capteur de force en S - Miniature - Précision 0,1% - 2 N à 5 kN - IP65

  • Etendue de mesure: ±2N, ±5N, ±10N, ±20N, ±50N, ±100N , ±200N , ±500N, ±1kN, ±2kN, ±1kN, ±2kN, ±5kN
  • Calibration : compression, traction ou traction/compression
  • classe de précision: 0,1%
  • Signal de sortie: 2 à 100N: 0.5 mV/V, 200 à 5000N: 1 mV/V
  • Dimensions : 40 x 30 x 10 ou 40 x 34 x 10
  • Transmission de l'effort : 2 taraudages M5x0,8 ou M6x1
  • Température de fonctionnement : -10 à +85°C
  • Contruction : acier ou aluminium IP65
  • Fréquence de résonnance : 2 kHz
  • Sortie Câble 3m
  • Poids : 35 g

Télécharger la fiche produit

?

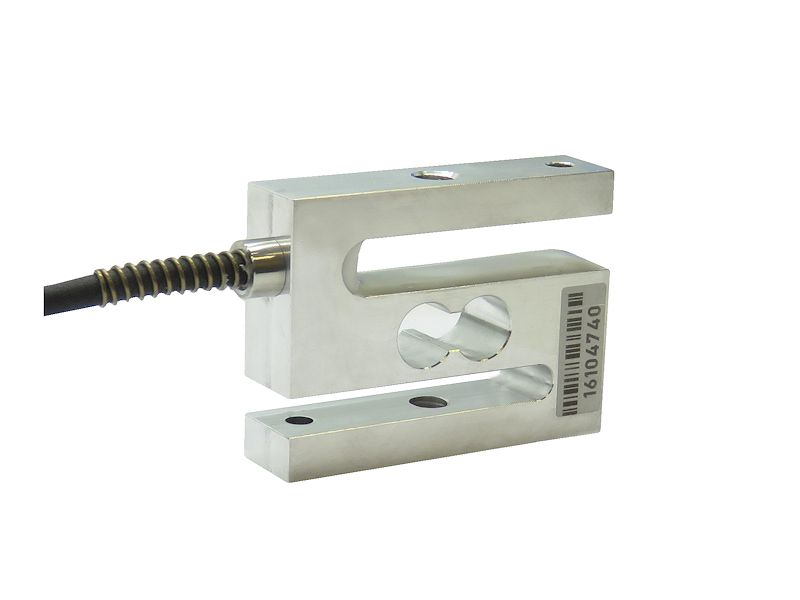

Présentation du capteur KD40s

Le capteur de force en S KD40S est idéal pour les applications recherchant une mesure précise, dans un faible encombrement, sur des étendues comprises entre 2N et 5kN en traction et compression. Disponible en 12 étendues de mesure comprises entre 2N et 5000N, la précision de mesure est de 0,1% de la pleine échelle pour une sensibilité de 0,5 mV/V jusqu'à 100N, et de 1 mV/V pour les versions au-delà.

Etendues de mesure: ±2 N / ±5 N / ±10 N / ±20 N / ±50 N / ±100 N / ±200 N / ±500 N / ±1 kN / ±2 kN / ±5 kN

L'application de l'effort est réalisée via 2 taraudages de part et d'autre du capteur. Le capteur KD40S est fourni avec un câble de 3m, et la plage de température de fonctionnement est de -10 à +85°C.

Conditionnement et acquisition

Le capteur en S KD40s est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications :

  • Contrôle matériau
  • Essai de résistance des matériaux
  • Contrôle qualité en production
  • Surveillance d'usinage
  • Instrumentation de machines outils
  • Pesage
Type de capteur
En S
Etendue de mesure Fz
±2N , ±5N , ±10N , ±20N , ±50N , ±100N , ±200N , ±500N , ±1kN , ±2kN
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.02 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.01 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 , 0.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
Câble 24-4 PUR 4 fils - longueur 3 m
Direction de mesure
Traction + Comp.
Déflection Fz
0.2 mm
Surcharge
400 %PE
Construction
Aluminium ou Acier inoxydable
Classe de Protection
IP65
Poids
0.035
Gamme de mesure
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, OEM

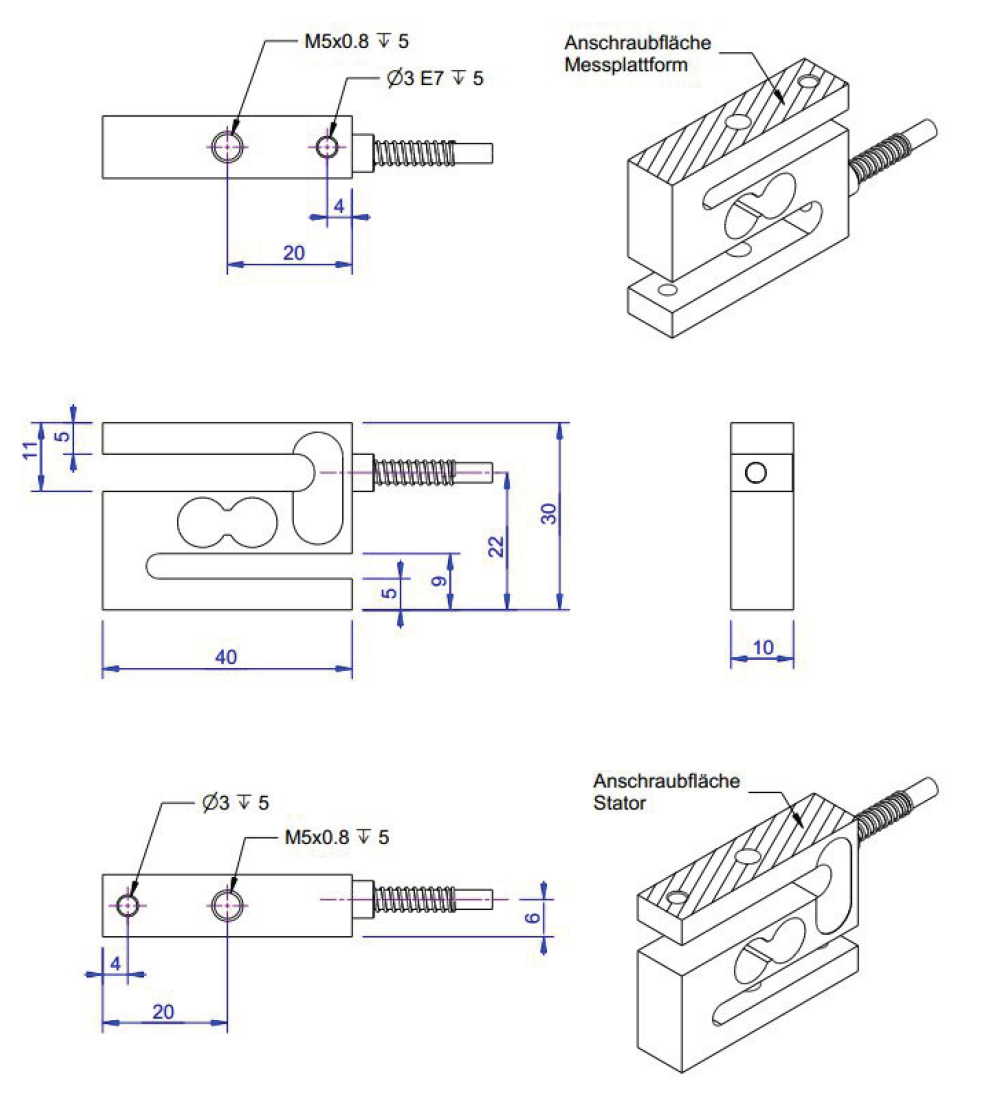

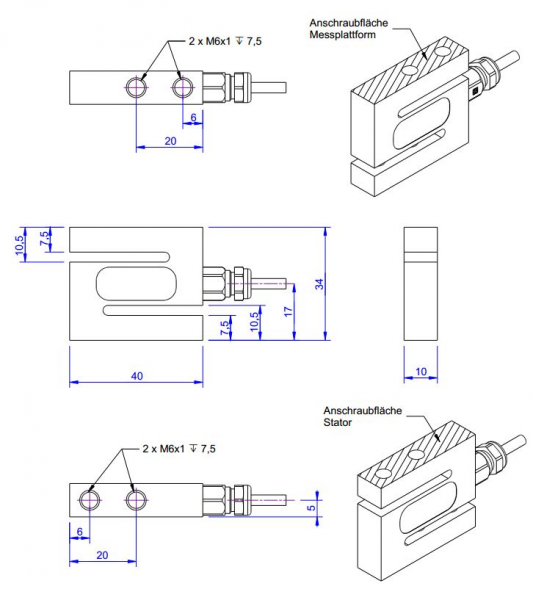

Dimensions

2 à 100 N 200 N à 5 kN

Connectique

Câble 24-4 PUR 4 fils - longueur 3 m

Borne Description Couleur du fil
+Us Alimentation + Marron
-Us Alimentation - Blanc
+Ud Sortie + Vert
-Ud Sortie - jaune

Options de configuration

  • Calibration en traction et/ou compression
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025
