Ref: GSV-2FSD-DI

Afficheur pour capteur à jauges - 24 bit - Sortie RS-232/485 - avec logiciel d'acquisition

  • Afficheur / Conditionneur encastrable
  • 1 entrée analogique pont de jauges (complet/ demi ou quart) ou 0-10 VDC
  • 1 Sortie analogique -5/+5 VDC, 0-10VDC ou 4-20 mA
  • Sensibilité: 2 ou 3,5 mV/V
  • Afficheur 16 digits - 9mm
  • Remise à zéro via touche en façade et entrée TOR
  • Echantillonnage : 250 Hz
  • Résolution: 24bits
  • Sortie RS-232 et 485 - CANopen en option
  • Alimentation 10-28 VDC
  • Visualisation / enregistrement via GSVmulti (fourni)
  • pilotes/dll Labview/Matlab inclus
  • Poids : 400 g

Télécharger la fiche produit

?

Présentation

Le GSV-2FSD-DI est un module de conditionnement pour une voie analogique tout-en-un:

  • Conditionnement du signal pour 1 voie analogique (Capteur de force, de couple, de pression à pont de jauges. Pont de jauges complet, demi ou quart à résistances 120/350/1000 Ohm, Capteur de déplacement potentiométrique, Tout capteur amplifié - sortie 0-10 V)
  • Affichage des valeurs de mesure
  • 1 Sortie analogique -5/+5 V
  • Acquisition sur PC / Automate via port série ou CAN

Enregistrement des données de mesure sur PC / Automate

L'acquisition des données de mesure du GSV-2FSD-DI est réalisée via une interface série (RS-232/485) ou CANopen (en option). Les données sont lues depuis le logiciel de visualisation / d'acquisition GSVmulti fourni avec le conditionneur. La fréquence d'acquisition est paramétrable jusqu'à 2000 Hz.

Le module GSV-2FSD-DI peut également être utilisé avec Matlab ou Labview (drivers fournis) ou un utilitaire programmé en C/C++ (dll disponibles).

Utilisation

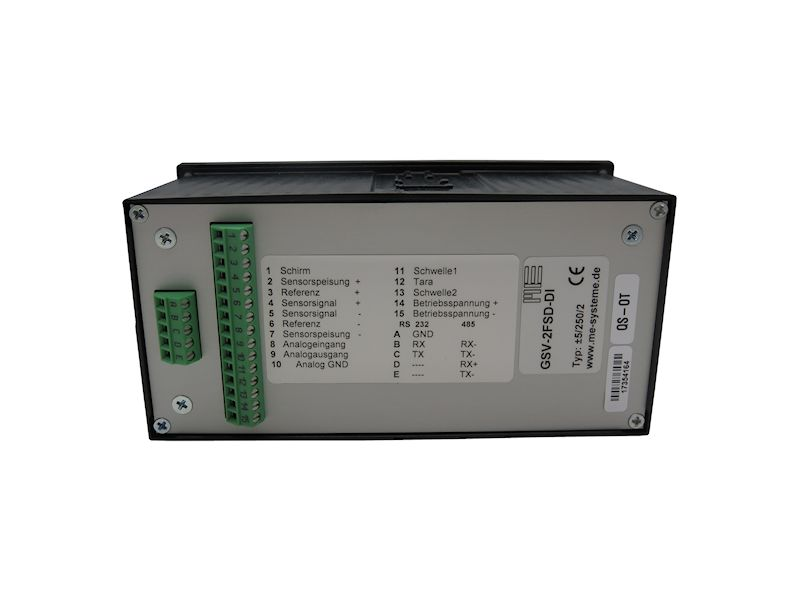

Le branchement des capteurs s'effectue via un bronier 12 pins. Le module peut être configuré via les touches en façade, ou le logiciel GSVmulti. Le module est alimenté via une alimentation externe 10-28 VDC.

Applications

  • Instrumentation de banc d'essai
  • Module de vérification
Type d'électronique
Afficheur, Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, tension (0-10V)
Sortie analogique
± 5 VDC
Interface
USB
Datalogger
non
Tension d'alimentation
12-29 VDC
Connecteur
bornier
Classe de Protection
IP40
Matériau
Aluminium
Remarque
Entrée analogique amplifiée également disponible

  • Interface CANopen
  • Câblage
