Mesure d'effort sur crochet d'attelage

Mesure d'effort sur crochet d'attelage

Client

Acteur ferroviaire et automobile concepteur ou intégrateur de crochets d'attelage.

Problématique

Un crochet d'attelage consiste en 2 anneaux perpendiculaires imbriqués l'un dans l'autre. Il est utilisé sur les véhicules et motrices pour le remorquage de charges lourdes dans des applications ferroviaires, on-road ou off-road. Pouvoir tester ce type d'attache dans les conditions d'usage les plus extrêmes est crucial pour garantir la fiabilité du système. Le client nous sollicite pour trouver l'instrumentation adaptée.

Solution PM Instrumentation

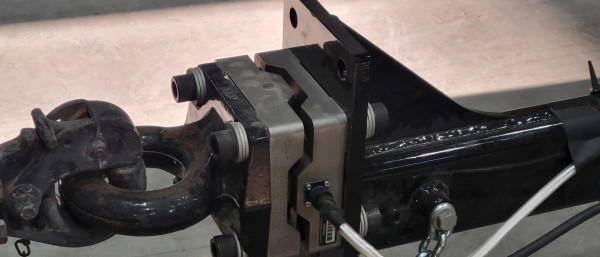

Intégration d'un capteur de force 3 axes durci dans l'attache. Le TR3D-C-40K est monté directement derrière le crochet, et mesure les efforts dans les 3 directions. Avec une capacité de 18 tonnes et un moment maximal de 10,8 kN.m par axe, l'instrumentation tient les charges les plus élevées.

Avantages client

  • faible encombrement, simple à intégrer
  • capteur de fatigue durci
  • mesure directe des efforts
  • instrumentation étanche, durcie, utilisable dans les conditions d'usage les plus sévères (charges, vibrations, pluie, froid, chaud, etc...)
  • Conception et fourniture des pièces d'adaptation pour une solution tout en un
