Jauges de contraintes en rotation

Jauges de contraintes en rotation

Client

Fabricant de machines spéciales.

Problématique

Surveiller la puissance à l'arbre. La solution doit être non intrusive. S'oriente vers la pose de jauges de contraintes en rosette, la déformation mesurée étant l'image du couple à l'arbre. La problématique est la collecte du signal de mesure.

Solutions PMI

Pour les faibles vitesses de rotation et/ou les arbres de diamètre > 80mm

Utilisation d'un module de conditionnement miniature avec interface bluetooth. Le GSV-6BT alimente les jauges de contraintes (6 voies disponibles), amplifie le signal de mesure, prend en compte la configuratin rosette, et le transmet sans fil au PC distant, sur lequel est installé le logiciel d'acquisition GSVmulti. Avec seulement 29 grammes, le balourd est minimal. Le signal

Pour les vitesses de rotation plus élevées et/ou les arbres jusqu'à 80mm de diamètre

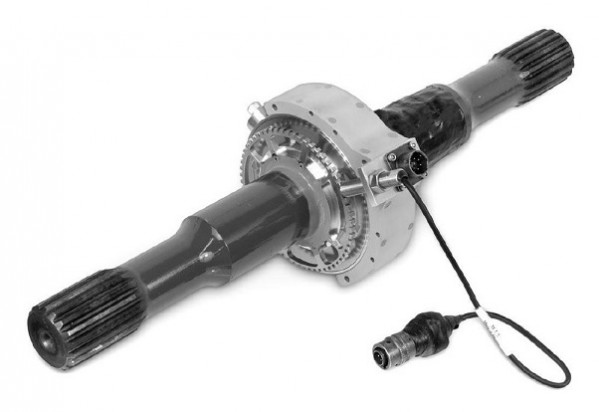

Utilisation d'un collecteur tournant à arbre creux. Le collecteur tournant est optimisé pour les signaux de mesure, et réalise la transmission jusqu'à 7000 rpm (jusqu'à 15000 rpm en option). Le collecteur peut être equipé d'un codeur angulaire pour ajouter l'information vitesse de rotation (60 ppr)

Avantages clients

Solution GSV-6BT

  • Solution tout-en-un: Conditionnement, Transmission sans fil et acquisition.
  • plus simple et économique que la télémesure
  • fonction enregistreur autonome sur carte SD
  • possibilité d'enregistrer des signaux actifs (accéléromètre, etc..)

Collecteur tournant

  • simple à installer
  • transmission du signal analogique, sans perte de bande passante
  • excellent rapport signal/bruit
  • jusqu'à 7000 rpm (15000 en option)
  • possibilité d'intégrer un codeur angulaire
  • compatible avec tout type de signal de mesure

Sélection de produits

collecteur tournant tubulaire

B7-T-1.24W

Collecteur tournant 7 pistes à arbre creux pour test automobile - diametre 31,5mm - etanche
collecteur tournant

B4-2, B6-2, B8-2

Collecteur tournant à arbre creux - 4 à 8 pistes - Rotor 50.8 mm - 7000 rpm
collecteur tournant bout d'arbre

B6-3.2W, B6-3.2W/E60

Collecteur tubulaire - 6 voies - Rotor 81.3mm - étanche
GSV-6BT - Système d'acquisition - 6 voies analogiques - datalogger - Bluetooth 4.0

GSV-6BT

Système d'acquisition - 6 voies analogiques - datalogger - Bluetooth 4.0
