Le levage

Le levage est l'action d'élever un objet à un niveau supérieur ou de déplacer un objet vers une position différente. La connaissance de la charge ainsi levée est indispensable pour le dimensionnement des actionneurs, le bon fonctionnement du process, mais également pour valider la durabilité du matériel, et ainsi assurer la protection des opérateurs et des équipements.

Il existe plusieurs méthodes pour la détermination de la charge levée :

  • l'utilisation d'un capteur de traction simple, comme un capteur en S, un capteur à tige filetée, une poutre de flexion voire un capteur de force 3 axes: solution économique et précise, pour des mesures de quelques kilogrammes jusqu'à 20 tonnes. Ces solutions appliquées dans les équipements médicaux, les emballages, la robotique, les drones, les machines outils.

  • Pour les environnements plus sévères, réclamant des capacités plus élevées, on appliquera plutôt un axe ou une manille instrumentés, ou un capteur de tension de chaîne. Ces solutions sont extrêmement robustes, étanches voire immergeables, et permettent d'atteindre des capacités de plusieurs milliers de tonnes.

Nacelles élévatrices

Un fabricant de nacelles élévatrices veut tester sa nacelle automotrice pour s'assurer qu'elle peut fonctionner à de fortes capacités lorsqu'elle est utilisée, et sous différents angles. Ces tests sont essentiels pour la sécurité et la protection des opérateurs ainsi que des personnes présentes sur le site où l'équipement est utilisé.

Les capteurs permettent d'éviter tout accident en cas de surcharge de levage. Le capteur de force 3 axes K3D160 pour capturer les données nécessaires à la surveillance en temps réel. Associé à l'indicateur de poids et au contrôleur programmable 920i, l'opérateur disposait d'informations précises lors de l'utilisation de l'équipement.

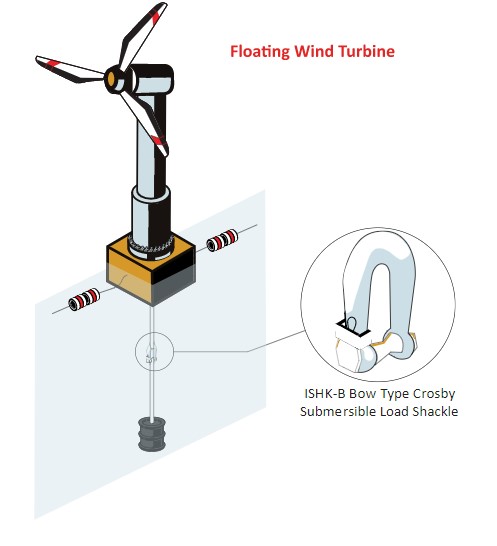

Surveillance de tension de lignes d'ancrage

Les équipements off-shore se multiplient, notamment dans le domaine de l'énergie, avec la multiplication de centrales électriques flottantes : éolien, photovoltaïque, centrales immergées récupérant les courants marins ou l'énergie des vagues. Les lignes d'ancrage relient ces équipements à la terre, et constituent l'unique dispositif maintenant l'équipement en position.

La mesure de la tension dans la ligne d'ancrage apporte une information cruciale en conception (Dimensionnement sur la base des efforts rééls) ainsi qu'en exploitation (la surveillance de la tension des lignes d'ancrage permet d'être informé immédiatement de la rupture)

Les axes instrumentés ALP, les manilles instrumentées et les capteurs de tension de chaîne couplés à des électroniques filaires ou sans fil apportent une réponse fiable, précise et abordable aux challenges techniques (immersion, charges élevées, difficultés d'accès) inhérents à ce type d'application.

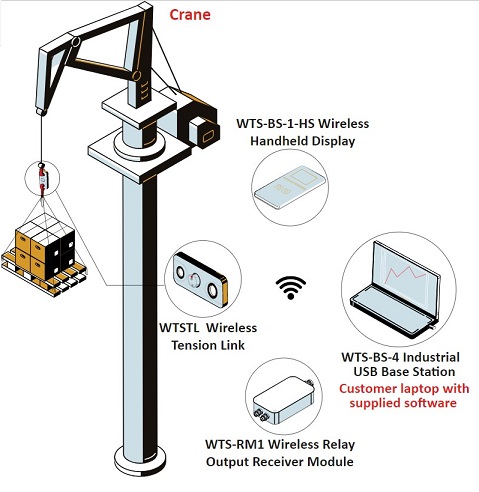

Contrôle en effort d'une grue

Un client souhaitait réguler le nombre maximum de charges lourdes à soulever afin que le temps de production soit à la fois sûr pour les travailleurs et efficace. Le client souhaitait également effectuer les tâches de levage plus rapidement et avec peu ou pas de frais. Une solution sans fil a été privilégiée, afin qu'il n'y ait pas d'interférences dues aux longs câbles pendant la production.

La broche de charge sans fil en acier inoxydable WTSLP d'Interface, qui peut être fabriquée sur mesure pour s'adapter à tous les types de grues, s'est avérée idéale pour le levage sur de courtes et de longues distances. Associée au système de télémétrie sans fil WTS, la force est mesurée et enregistrée. Le client a pu surveiller la force continue de la grue et recueillir des informations sur les charges soulevées. Les données ont été transmises et enregistrées sur l'ordinateur du client pour examen et analyse.

Pont de levage pour moteurs d'avion

Un constructeur aéronautique cherche à vérifier son installation pour le levage de moteurs. Le pont est utilisé pour l'installation / démontage des moteurs, son bon fonctionnement est crucial.

La chaîne de force déployée consiste en une paire de manilles instrumentées ISHK-D connecté à un module d'acquisition miniature sans fil GSV-6BT. Les résultats sont envoyés sur un PC équipé d'un logiciel d'acquisition Windows 10 GSVmulti.

Sélection de produits

Capteur de force en S 2 à 200 kN

KD80s - ±100N à ±200kN - 150°C

Capteur de force en S - Option 150°C - 100 N à 200 kN - IP65
Rondelle de charge

LW - 22N à 450 kN - 6 à 80 mm

Rondelle de charge de précision - 22N à 450 kN - IP65
KL-500 - Capteur de force de traction - 100 kN à 1MN - IP66

KL-500

Capteur de force de traction - 100 kN à 1MN - IP66
KM50z - ⌀50 - IP67 - Capteur traction miniature à embouts filetés - ±100kN - IP67

KM50z - ⌀50 - IP67

Capteur traction miniature à embouts filetés - ±100kN - IP67
Capteur de force sans fil

1200-WTS - Sans fil

Capteur de force de précision sans fil | 1,5 à 450 kN | Traction et Compression
Axe dynamométrique low cost

ALP

Axe dynamométrique Inox IP67 low cost 0-5 à 0-200kN
ITL - Dynamomètre de levage - 5 à 100 tonnes - P66

ITL

Dynamomètre de levage - 5 à 100 tonnes - P66
ISHK-D - Manille dynamométrique - 1 à 35 tonnes - IP67

ISHK-D

Manille dynamométrique - 1 à 35 tonnes - IP67
TTL - Capteur de tension de chaîne - 2 à 3 tonnes - IP67

TTL

Capteur de tension de chaîne - 2 à 3 tonnes - IP67
