Ref: 1200-WTS - Sans fil

Capteur de force de précision sans fil | 1,5 à 450 kN | Traction et Compression

  • Cellule de force plate haute résistance
  • Etendue de mesure : ±1,5 kN à ± 450 kN
  • Transmission sans fil par télémétrie
  • fréquence de transmission : 5ms à 1jour
  • Signal de sortie: 2 à 4 mV/V
  • Non-linéarité : ±0.04%
  • Répétabilité: ± 0.01%
  • Insensible aux efforts transverses
  • Faible déflection
  • Sensibilité à la température < 0.0015% / °C
  • Mesure en traction / compression ou compression seule
  • Protection à la surcharge: 150 %
  • Alimentation de la télémesure sur batterie
  • température de fonctionnement : -55 à 90°C
  • double ou triple ponts en option

Télécharger la fiche produit

?

Présentation

Capteur de force haute précision sans fil

Les capteurs de force de la série 1200-WTS ajoutent aux atouts de la série 1200 (précision, compensation des efforts transverses, robustesse) un module de télémétrie pour la transmission sans fil jusqu'à 600m, rendant ce capteur particulièrement adapté pour les applications, machines, vérins ou actionneurs où le câblage est complexe.

Les étendues de mesure sont comprises entre ±1,5 kN et ±450 kN, pour une précision < ± 0.05 % de la pleine échelle, une très grande répétabilité (< 0.01%) et stabilité dans le temps (précision statique : 0.04%). La construction est par ailleurs quasi insensible aux efforts excentrés (< 0,1% / cm) et transverses (< 0,25%), et très robuste, avec une protection à la surcharge de 150% La température de fonctionnement est de -20 à 55°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

  • Alimentation du pont : 3 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 150 %
Modèle etendues Mesure Non-linéarité Hystérésis flèche Sortie Poids Plan
1210-WTS ±1.5 / ±2.5 / ±5 / ±10 kN T&C ± 0.04% ± 0.03% 0.03 mm 2.0 mV/V 0.7 kg Plan
1210-WTS ±25 / ±50 kN T&C ± 0.04% ±0.04% 0.03 mm 4.0 mV/V 1.5 kg Plan
1220-WTS ±100 / ±250 kN T&C ±0.04% ±0.04% 0.05 mm 4.0 mV/V 4.3 kg Plan
1232-WTS ±450 kN T&C ±0.04% ±0.04% 0.080 mm 4.0 mV/V 11.8 kg Plan

Transmission du signal, conditionnement et acquisition

La capteur de force 1200-WTS est équipé d'un module de télémétrie fonctionnant sur piles, et permettant l'alimentation du capteur, ainsi que la transmission du signal non amplifié vers un récepteur compatible jusqu'à 600m. Le module est equipé d'un convertisseur 24 bits, est étanche IP67, et la fréquence de transmission est configurable de 5ms à 1jour.

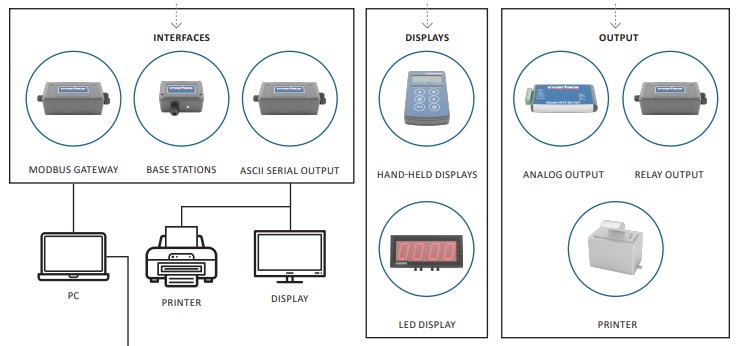

Plusieurs récepteurs sont disponibles, parmi lesquels des afficheurs, amplificateurs simples à sortie analogiques, et des modules d'acquisition avec sortie USB, Modbus pour PC. Une suite logicielle est incluse.

Installation

  • Alimentation du pont : 1-20 VDC

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Instrumentation de vérins hydrauliques
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Cellules plates
Etendue de mesure Fz
1500 , 2500 , 5000 , 10000 , 25000 , 50000 , 100000 , 250000 , 450000
Nombre de composantes
1 Axe
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur ou câble
Direction de mesure
Traction, Compression, Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
Haute Précision, OEM

Dimensions 1210, 1220, 1232

Connectique

Options

Pont de jauges redondant

double ou triple

TEDS

selon standard

Calibration

ISO 17025 ou E74 NIST

embase

1010 1010 1020 1032 1040 1044 1052 1060 1080 1090
B101(M) B102(M) B103(M) B112(M) B105(M) B116(M) B121(M) B122(M) B123(M) B125(M)

tige filetée de précision

rotules

Accessoires

  • Batterie
  • Chargeur
  • Répéteur
  • Récepteur
