Ref: BTS Bluetooth Telemetry System

Module d'acquisition sans fil pour capteur de force / couple - Bluetooth 4.0

  • Module d'acquisition sans fil miniature - 1 voie
  • Interface Bluetooth low Energy jusqu'à 90m

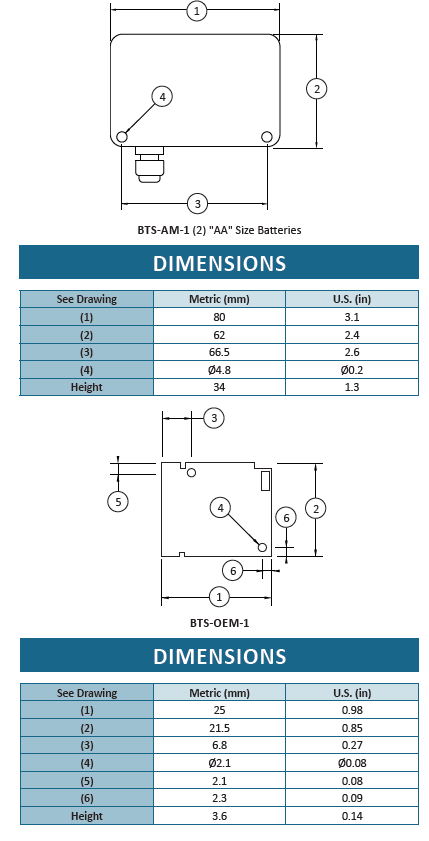

  • Dimensions 80 mm x 62 mm x 3 mm
  • Pour capteur à jauges pont complet, 1/2 pont, 1/4 de pont
  • Acquisition: de 10 Hz jusqu'à 500 Hz (6 voies) voire 3kHz pour 1 voie.
  • Résolution : 24 bits
  • Boîtier IP67
  • Alimentation: 2 batteries AA 1,5V
  • Version PCB en option

Télécharger la fiche produit

?

Presentation

Le module BTS-AM-1 est un conditionneur pour capteurs à jauges de contraintes avec interface Bluetooth Low Energy (BLE), qui permet d'accéder facilement aux mesures depuis un smartphone ou une tablette.

La transmission des données s'appuie sur le protocole Bluetooth Low Energy, très économe en énergie. Deux modes de communication sont supportées :

  • Broadcast : les données sont diffusées à tous les récepteurs présents dans la zone de diffusion
  • Pair à pair : connexion couplée faible puissance

Une application iOS et Android, gratuite et disponible sur les stores, permet la création de tableaux de bord en quelques clics: afficheurs numériques, jauges, réservoirs, etc...

Les données affichées peuvent être définies comme des expressions mathématiques sur la base de mesures provenant de plusieurs émetteurs, fonctions et constantes. L'application facilite également la configuration et l'étalonnage du module BTS.

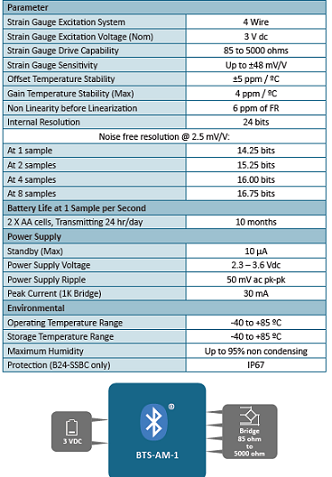

Spécifications

Tutorial (cliquer sur l'image pour démarrer)

Tutorial

Options

BTS-AM-1 Conditionneur pont de jauges 1 voie + émetteur Bluetooth Low Energy (BLE), boîtier IP67, alimentation par 2 piles AA, diffusion des mesures vers un smartphone ou une tablette.

BTS-OEM-1 Version PCB, pour intégration dans une application OEM

WTS/BTS-BC1 Chargeur de batterie.

Applications

  • Robotique
  • Centrale d'usinage
  • Biomécanique
  • Sport
  • médical
  • banc de test mobile
Type d'électronique
Système d'acquisition
Voies d'entrée
1
Signal d'entrée
Pont de jauges
Application
OEM, Miniature
Sortie analogique
0-10 VDC
Interface
RS-232, Bluetooth
Datalogger
non
Tension d'alimentation
10 Vcc
Classe de Protection
IP67
Matériau
Aluminium

  • Câblage
  • Récepteur Bluetooth USB
