Ref: GWMC - ±200N à ±50kN - low-cost

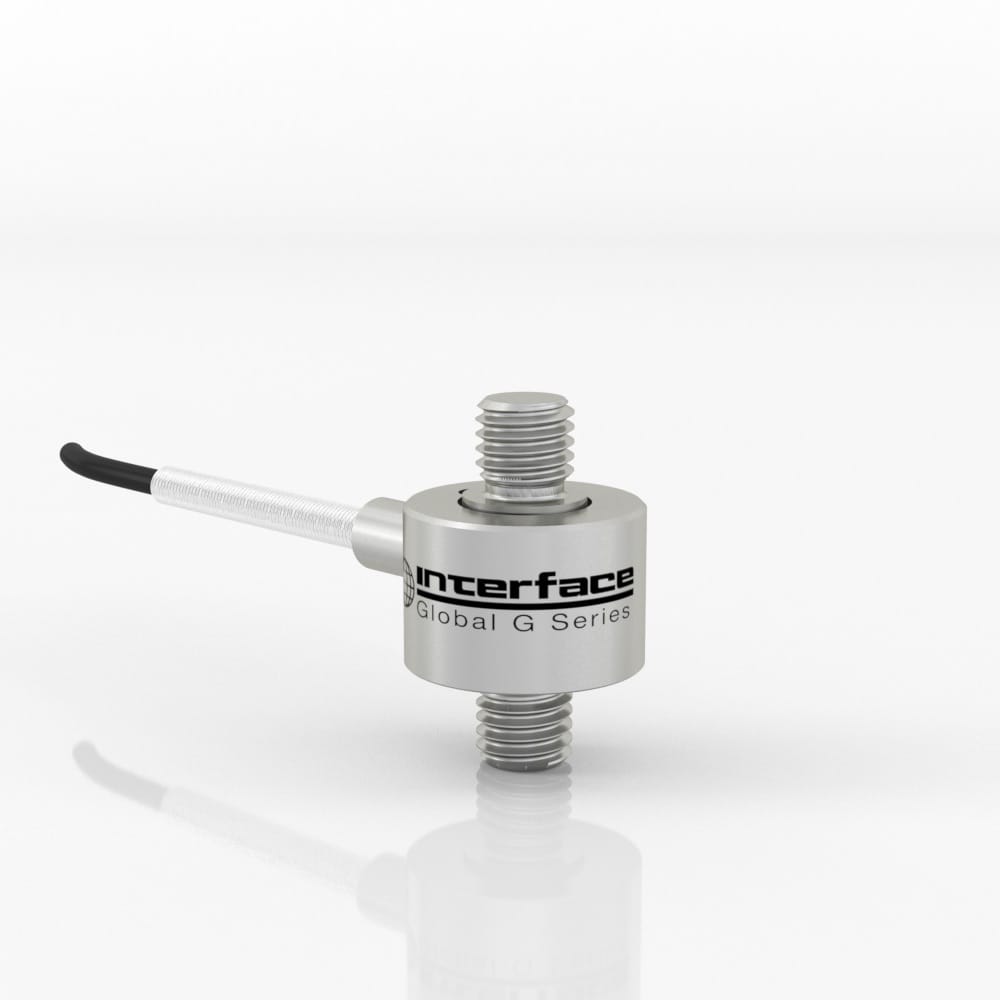

Capteur de force traction/compression | Inox - Miniature | ±200 N à ±50 kN | IP64

  • Etendue de mesure: ±200 N / ±500 N / ±1kN / ±2kN / ±5kN / ±10kN / ±20kN / ±50kN
  • Capteur compact
  • Calibration: Traction / Compression
  • Installation par 2 tiges filetées M6 à M16
  • Non-linéarité: ± 0.5 %
  • Signal de sortie: 2 mV / V
  • Protection en surcharge : 150 % de PE
  • Compensation en température : -15 à 70°C
  • Construction : inox

Télécharger la fiche produit

?

Présentation

Le capteur de force traction/compresion GWMC est un capteur compact, robuste et précis, disponible en 8 étendues de mesure comprises entre ± 200N et ± 50 kN, recommandé pour être intégré aux machines de test, bancs d'essai ou les automatismes industriels. Simple à installer grâce aux 2 tiges filetées. Non-linéarité < 0,5%, signal de sortie pleine échelle : 2 mV/V

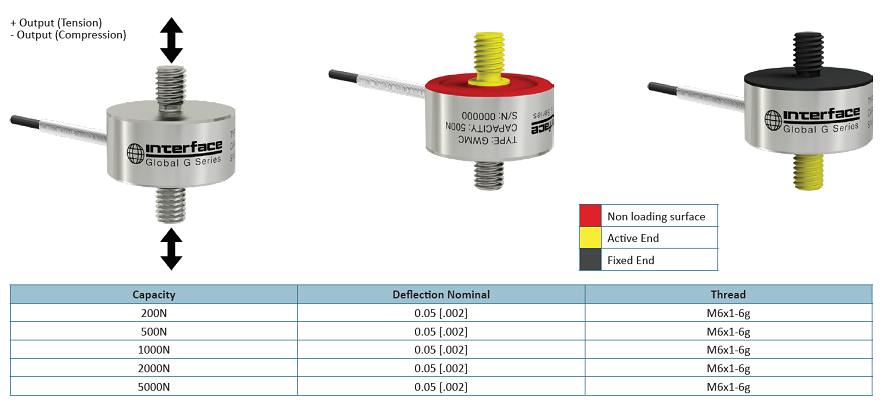

Principe

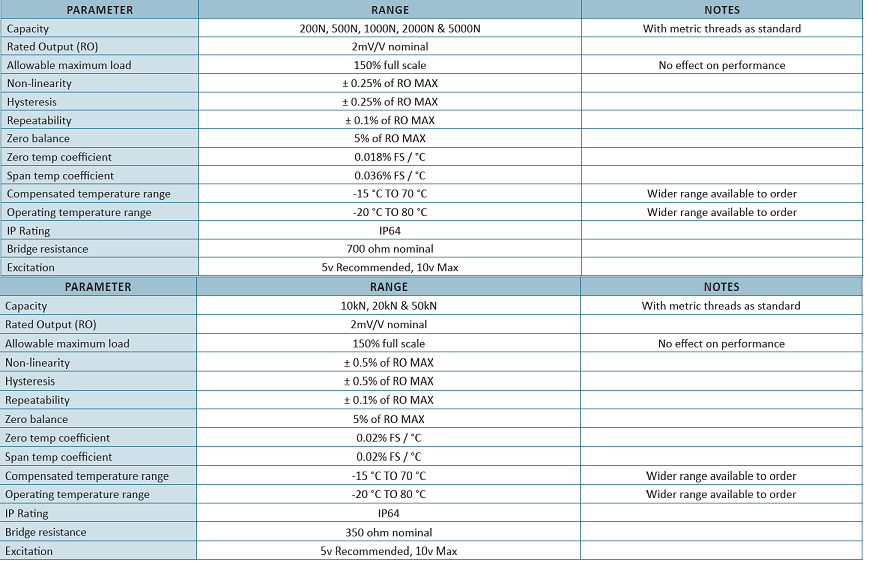

Spécifications

Conditionnement

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant au GWMC un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Bancs de test
  • Machines outils
  • Banc de traction
  • Tests matériaux
  • Machines spéciales
  • Controle qualité
Type de capteur
Embouts filetés
Etendue de mesure Fz
200N , 500N , 1000N , 2000N , 5000N , 10kN , 20kN , 50kN
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-15 à 70 °C
Température de fonctionnement
-20 à 80 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
5 Vcc
Connectique
Cable
Direction de mesure
Traction, Traction + Comp.
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP64
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
OEM, low cost, Miniature

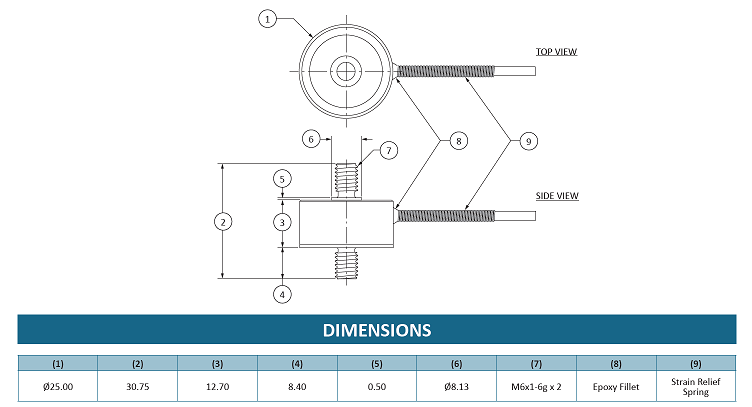

200 à 5kN

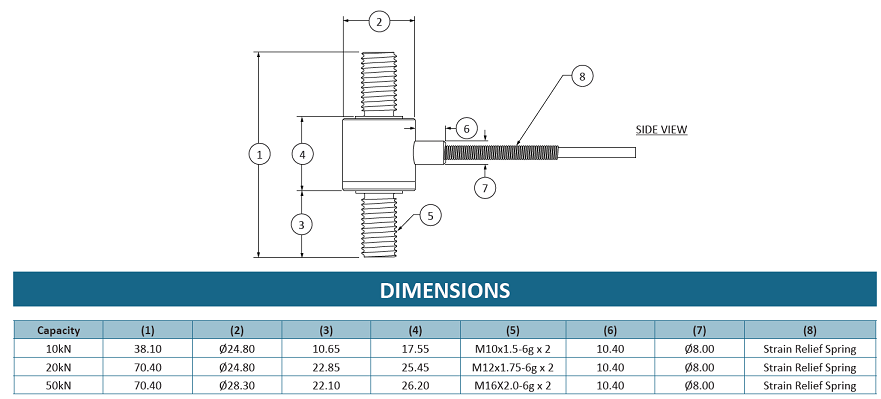

10 à 50kN

Pining

  • Conditionneur / système d'acquisition
  • Afficheur
  • Banc de calibration
  • TEDS – Transducer Electronic Datasheet
  • Connectique
  • Conditionneur / système d'acquisition
  • Afficheur
  • Banc de calibration
  • TEDS – Transducer Electronic Datasheet
  • Connectique
