Ref: GSV-2TSD-DI

Conditionneur analogique de table - afficheur - Sortie USB

  • Afficheur / Conditionneur de table
  • 1 entrée analogique pont de jauges (complet/ demi ou quart)
  • Sensibilité: 3,5 mV/V
  • Afficheur
  • Remise à zéro via touche
  • 1 Sortie analogique -5/+5 VDC, 0-10VDC ou 4-20 mA
  • Echantillonnage : jusqu'à 2kHz
  • Résolution: 24bits
  • 1 Sortie - port Série (USB).
  • Interface CANopen ou RS-232 en option
  • Alimentation 10-29 VDC
  • Visualisation / enregistrement via GSVmulti (fourni)
  • pilotes/dll Labview/Matlab inclus

Télécharger la fiche produit

?

Présentation

Le GSV-2TSD-DI est un module de conditionnement pour une voie analogique tout-en-un:

  • Conditionnement du signal pour 1 voie analogique (Capteur de force, de couple, de pression à pont de jauges. Pont de jauges complet, demi ou quart à résistances 120/350/1000 Ohm, Capteur de déplacement potentiométrique, Tout capteur amplifié - sortie 0-10 V)
  • Affichage des valeurs de mesure
  • 1 Sortie analogique -5/+5 V
  • Acquisition sur PC / Automate via interface USB

Enregistrement des données de mesure sur PC / Automate

L'acquisition des données de mesure du GSV-2TSD-DI est réalisée via une interface série (USB). Les données sont lues depuis le logiciel de visualisation / d'acquisition GSVmulti fourni avec le conditionneur. La fréquence d'acquisition est paramétrable jusqu'à 2000 Hz. Le module GSV-2TSD-DI peut également être utilisé avec Matlab ou Labview (drivers fournis) ou un utilitaire programmé en C/C++ (dll disponibles). En option, le conditionneur peut être livré avec une interface RS-232 ou CANopen.

Utilisation

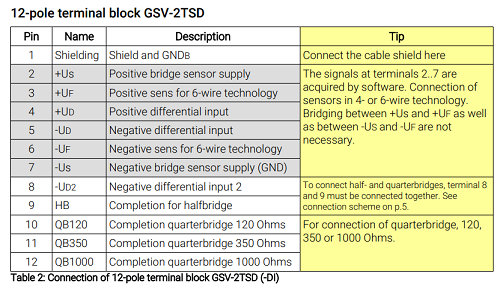

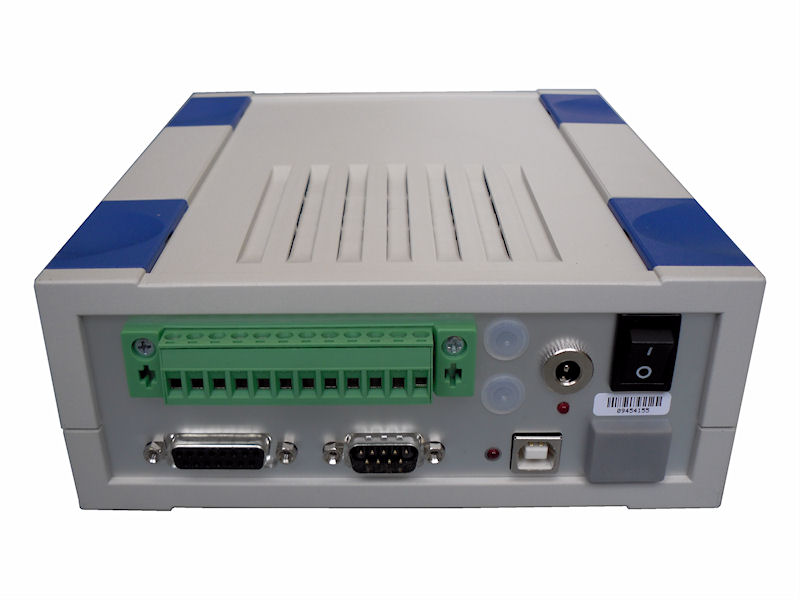

Le branchement des capteurs s'effectue via un bronier 12 pints. Le module peut être configurée via les touches en façade, ou le logiciel GSVmulti. Le module peut être alimenté via le port USB, ou via une alimentation externe 10-28 VDC.

Applications

  • Mesure de force sur banc de test ou en labo
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Afficheur, Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, tension (0-10V)
Précision (erreur totale)
≤ 0.1 %
Sortie analogique
± 5 VDC
Interface
USB
Datalogger
non
Tension d'alimentation
12-29 VDC
Connecteur
bornier
Classe de Protection
IP40
Matériau
Aluminium
Remarque
Entrée analogique amplifiée également disponible
  • Dimensions : 35 - 171 - 110 mm.
  • Interface CANopen ou RS-232

Carte SD
