Ref: SSM / SSM2 - ±200N à ±50kN

Capteur de force en S | Étanche - Précision | ±200N à ±50kN

  • Capteur de force en S traction/compression
  • Etendue de mesure : ±200N/±500N/±700N/±1kN/±2kN/±5kN/±10kN/±20kN/±25kN/±50 kN
  • étanche IP67
  • Non-linéarité : 0.05 % PE
  • Sensibilité en température : 0.0015 %/°C
  • Faible dérive : 0.025% (20 minutes)
  • Température de fonctionncement : -55 à 90°C
  • Sortie 3 mV/V
  • Filetage métrique
  • Sortie câble 3 m en standard
  • Conditionnement en option

Télécharger la fiche produit

?

Capteur en S haute précision étanche

Les capteurs en S SSM et SSM2 sont des capteurs de force haute précision de faibles dimensions pour la mesure d'efforts de traction. La non linéarité est de 0,05%, la non-répétabilité de 0,02% et la sensibilité du zero < ±0.0015%/°C.

10 étendues de mesure sont disponibles : 0 à 200N, 0 à 500N, 0 à 700N, 0 à 1kN, 0 à 2kN, 0 à 5kN, 0 à 10kN, 0 à 20kN, 0 à 25kN et 0 à 50 kN. La capacité à la surcharge est de 150%.

Les fréquences propres sont comprises entre 1,5 et 3kHz selon les modèles, le fléchissement est inférieur à 150µm.

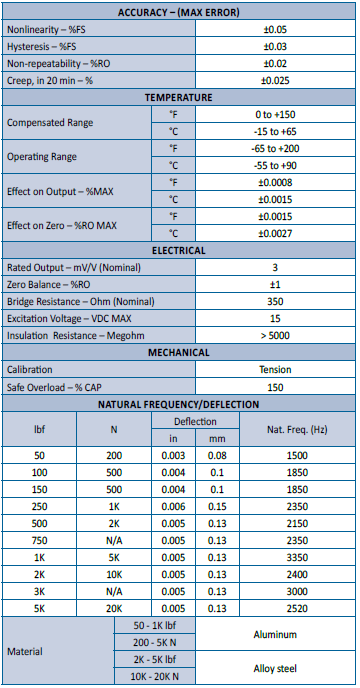

Spécifications

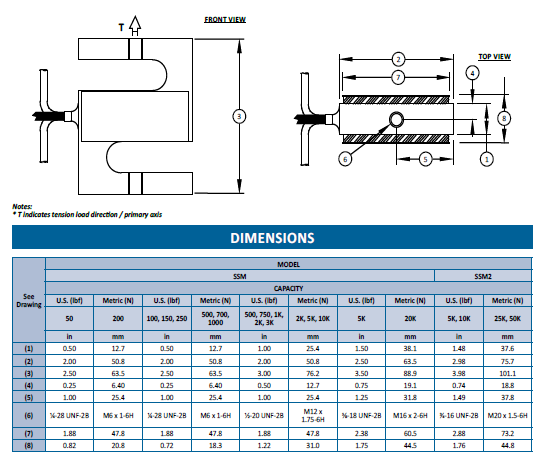

Installation

L'application de l'effort est réalisée via 2 taraudages M6 ou M12 de part et d'autre du capteur. Les capteurs SSM et SSM2 sont fournis avec un câble de 3m, et la plage de température de fonctionnement est de -55 à +90°C. Le corps du capteur, en aluminium ou inox selon les étendues de mesure, est étanche IP67.

Conditionnement et acquisition

Le capteur en S SSM / SSM2 est alimenté en 5 à 15 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA.

Applications de mesure de force :

  • Mesures de force sur des machines de test
  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Test sur maquettes
Type de capteur
En S
Etendue de mesure Fz
±200N , ±500N , ±700N , ±1kN , ±2kN , ±5kN , ±10kN , ±20kN , ±25kN , ±50kN
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Compensation en température
-15 à 65 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0027 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
3 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble 3m
Direction de mesure
Traction + Comp.
Déflection Fz
0.08 / 0.12 / 0.15 mm
Surcharge
150 %PE
Matériau
Aluminium
Construction
Aluminium ou Acier inoxydable
Classe de Protection
IP66
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM, Miniature

Options et accessoires

  • Connecteur PC04E-10-6P sur chassis (à partir du modèle 2 kN et +)
  • Plage de température custom
  • Longueur de câble
  • TEDS
  • Connecteur sur câble
  • Bouton de charge
  • Conditionneur
  • Pièces de montage

Options et accessoires

  • Bouton de charge
  • Conditionneur
  • afficheur
  • Pièces de montage
