Ref: SMA - ±60N à ±900N - miniature

Capteur de force en S miniature - Haute précision - ±60N à ±900N

  • Etendue de mesure : ±60, ±500, ±600, ±900 N
  • Non-linéarité : 0.05 % PE
  • Sensibilité en température : 0.0015 %/°C
  • Protection aux surcharges : 150 % x EM
  • Dérive sous charge : 0.025% (20 minutes)
  • Dimensions : 35 x 35 x 14.2 mm
  • Sortie câble en standard

Télécharger la fiche produit

?

Présentation capteur en S

Le modèle SMA est un capteur de force miniature de type S, permettant la mesure de charges en compression ou traction jusqu'à 900 N dans un encombrement minimal (35 x 35 x 14.2 mm). Disponible en 4 étendues de mesure (±60N, ±500N, ±600N, ±900N), la précision de mesure est de 0,05 % de la pleine échelle pour une sensibilité de 2,5 mV/V.

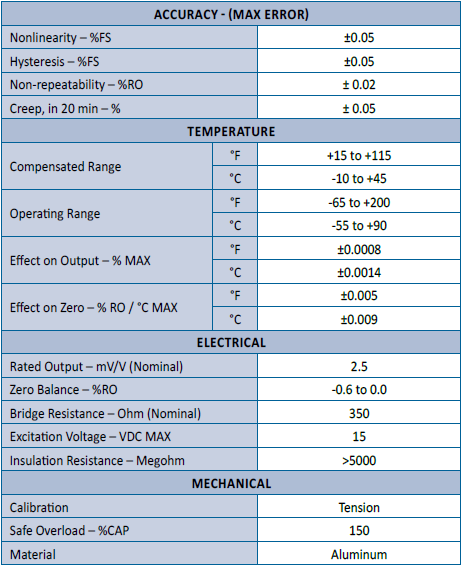

Spécifications

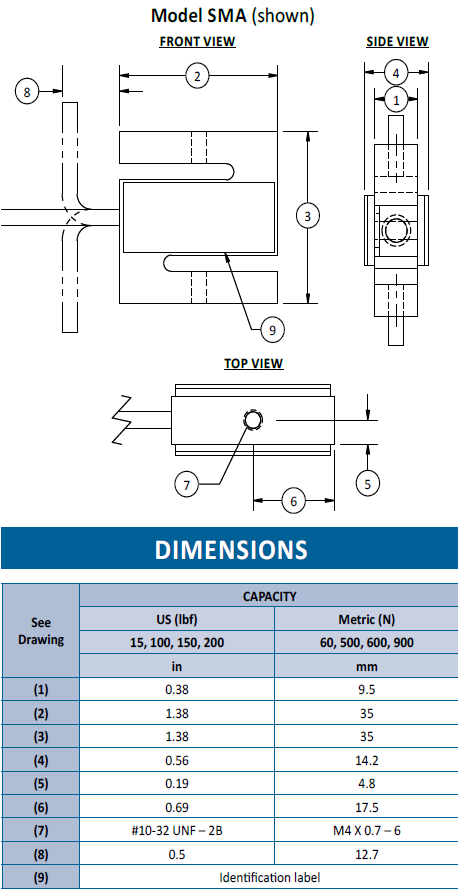

Installation

L'application de l'effort est réalisée via 2 taraudages M4 de part et d'autre du capteur. Le capteur SMA est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -55°C à 90°C .

Conditionnement et acquisition

Le capteur en S SMA est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications :

  • Contrôle qualité en production
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Test sur maquettes et échantillon
  • Pesage
  • Instrumentation de machines outils, bancs de test
  • Soufflerie
Type de capteur
En S
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.05 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.009 %PE/°C
Sensibilité du gain
0.0014 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Matériau
Aluminium
Classe de Protection
IP40
Gamme de mesure
⩽ 250 N
Application
Haute Précision, OEM, Miniature

  • Sorties standardisée
  • Module TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
