Ref: GSV-1H

Conditionneur pour capteur de force - 1 voie - Rail-DIN

  • Conditionneur 1 voie pont de jauges (1/4, 1/2 ou complet)
  • Pour capteur de force, capteur de couple, ou tout capteur 5 ou 10V
  • sortie: +/-10v ou 4-20 mA (Configuration faite en usine)
  • Connectique bornier à vis

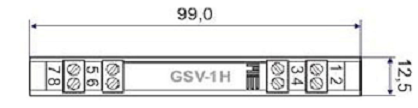

  • dimensions: 99mm x 12,5mm - Montage sur Rail-Din
  • Sensibilité: 2, 3.5 ou 10 mV/V
  • Fréquence d'échantillonnage: 250 Hz, 2,5 kHz ou 10 kHz
  • Connectique : bornier à vis
  • Alimentation: 11 à 29 vdc

Télécharger la fiche produit

?

Le conditionneur GSV-1H est compatible avec tout capteur à jauges de contrainte (force, couple, pression, etc...) alimenté en 5VDC. Le type de signal de sortie (tension ± 10V ou courant 4 ... 20mA), ainsi que la position du 0 (4mA ou 12mA) sont configurés en usine. Le conditionneur inclut un filtre passe-bas. La fréquence de coupure de 250Hz peut être fixé à 2500 ou 10 kHz.

Le conditionneur est conçu pour une installation dans une armoire électrique. Montage sur Rail-DIN, connectique de type bornier à vis, plage de température étendue (-40/+85°C). Les bornes 1 à 4 sont réservées au capteur de force / couple. L'alimentation (11-29 volts) est branchée sur les pins 5 et 8.

La Remise à zéro s'effecture en reliant la borne 6 à l'alimentation ou tout autre signal 5 à 24 VDC. La valeur est stockée dans l'EEPROM du conditionneur.

Le réglage de la sensibilité se fait par cavalier. Si le signal d'entrée devient négatif, la sortie suit jusqu'à 0 mA.

Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, tension (0-10V)
Précision (erreur totale)
≤ 0.1 %
Sortie analogique
4-20 mA, ± 10 VDC
Interface
aucune
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
SUB-D15
Classe de Protection
IP40
Matériau
Plastique
Remarque
Filtre: 250Hz, 2,5kHz ou 10kHz - RAZ via câble

  • Câblage
  • Accessoire de montage
