Système d'acquisition - 8 voies analogiques - Conditionneur pont de jauges
- Module d'acquisition universel 8 voies analogiques
- Pour capteur à jauges pont complet, 1/2 pont, 1/4 de pont, Pt100, Pt1000, IEPE, ou tout capteur actif ± 10V
- Prise en charge raccordement des jauges en 6-fils, excitation du pont configurable (2.5V, 5.0V, 8.75V)
- Acquisition des 8 voies configurable individuellement (type de signal, mise à l'échelle)
- Échantillonnage de 1Hz jusqu'à 48000 Hz par voie (un convertisseur par voie)
- Résolution : 24 bits - < 20nV/V
- Connectique capteurs: SUBD15HD (x8) ou SUBD44HD(x4)
- 8 Sorties analogiques configurables: +/-10 Vcc, 4-20mA
- 16 entrées/sortie TOR configurables
- Interface: UART et USB 2.0, en option: CAN, CANopen, WiFi, 3G, LAN et EtherCat
- Logiciel d'acquisition et de visualisation GSV multi inclus (Windows 10, 11)
- SDK: Dll Windows et Fichier VI pour Labview
- Filtres numériques implémentés (IIR, FIR), ordre 4 : passe-bas, passe-haut, coupe-bande, passe-bande
- Prise en charge des matrices de sensibilités pour capteurs multiaxes
- Alimentation : 12-28 VDC
Présentation
Le GSV-8DS est un système de conditionnement haute performance pour ponts de jauges ou capteurs analogiques à interface numérique permettant l'acquisition de signaux de mesure à haute résolution (24-bit) et haute fréquence (jusqu'à 48ks/voie). Les 8 voies analogiques sont paramétrables individuellement: capteur de force / jauge de contrainte (pont complet, demi ou quart de pont, sensibilité: 2, 3,5 ou 7 mV/V), capteur de position, capteur actif (tension -10/+10VDC), Pt1000 Les signaux de mesure peuvent également être acquis sous forme analogiques (-10/+10VDC ou 4-20 mA). Le système d'acquisition inclut des filtres numériques IIR/FIR du 4ème ordre configurables: passe-bas, passe-haut, passe-bande, coupe-bande.
Visualisation et acquisition sur PC
logiciel GSV-multi
La configuration, la visualisation et l'acquisition des mesures se fait intégralement via le logiciel GSVmulti. La configuration inclut : le paramétrage des voies d'acquisition analogiques et TOR, les fréquences d'échantillonnage, les conditions de lancement et d'arrêt des enregistrements, ou encore la définition des alarmes. Le fichier d'acquisition peut ensuite être exporté au format txt ou csv pour un post-traitement sous Excel ou Matlab.
Pour plus d'information ou pour télécharger GSV-multi: ici
LabView, C, C++, C#
Il est également possible d'intégrer le GSV-8DS dans un environnement LabView ou une application C, C++ ou C# via les drivers et dll fournis. La communication avec le GSV-8DS se fait via USB ou RS-232.
Plus d'information sur la programmation:
- Quick-start programmation
- Manuel-utilisateur dll
- Protocole de Communication Série
- Telécharger la dll MEGSV86dll (version 1.27)
- Fichier EDS pour intégration à un maître CAN
Interfaces: USB, Ethernet, WiFi, 3G, CAN, CANopen, EtherCAT

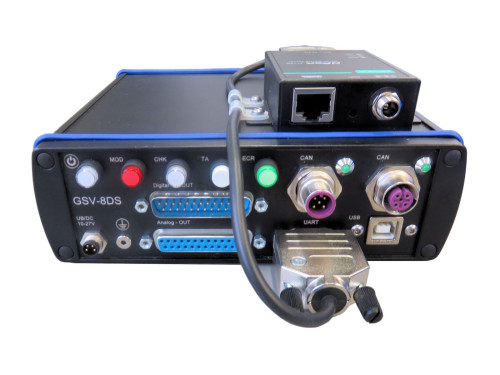

La transmission des données vers le PC se fait via USB 2.0 ou UART. Pour les applications d'asservissement, une sortie CAN, CANopen ou EtherCAT est disponible en option. Le port UART présent en standard sur chaque GSV-8DS peut également être utilisé pour brancher un convertisseur Ethernet / WiFi ou 3G, et disposer d'un bus alternatif à l'USB pour la transmission des données de mesure.
Le convertisseur permet l'établissement d'un port série virtuel (Virtual COM Port), et d'accéder via le réseau interne de l'entreprise (LAN ou WiFI), voire même via Internet, aux données de mesure. L'utilisation du logiciel d'acquisition et de visualisation GSVmulti reste par conséquent inchangée.
Interface | Convertisseur (Moxa) |
---|---|
Ethernet | 5110A |
WiFI | W2150A |
3G | Oncell G3151 |
à noter que pour les versions CAN et EtherCAT, GSVmulti n'est pas encore supporté.
Applications
- Bancs et machines de test
- robotique
- Surveillance de process
- monitoring d'infrastructures
- collecte de données sur terrain
- Type d'électronique
- Conditionneur, Système d'acquisition
- Voies d'entrée
- 8
- Signal d'entrée
- Pont de jauges, tension (0-10V), fréquence
- Application
- DAQ universel
- Sortie analogique
- 4-20 mA, ± 10 VDC
- Interface
- RS-485, Ethernet, USB, LTE/3G, WiFi
- Datalogger
- non
- Tension d'alimentation
- 12-29 VDC
- Connecteur
- SUBD15 ou SUBD44
- Classe de Protection
- IP64
- Matériau
- Aluminium
-
