Ref: GSV-multi

Logiciel de visualisation et d'acquisition de données pour conditionneurs GSV

  • Logiciel d'acquisition pour GSV-2, GSV-3, GSV-4, GSV-6 et GSV-8.
  • Permet: la configuration du module, la visualisation, l'enregistrement des données, l'export de fichiers pour analyse sous Windows ou Matlab
  • Compatible avec Windows Server 2003 and plus, Windows 7, Windows Vista, Windows 10
  • Entièrement gratuit
  • pour modules GSV à interface USB, RS-232, WiFi, Ethernet et CAN
?

Présentation

Le logiciel GSVmulti est une solution performante pour la visualisation, l'enregistrement et l'analyse de données de mesure acquises par un module d'acquisition GSV. Les voies de mesure peuvent être visualisées et enregistrées en fonction du temps, ou en fonction d'une autre voie (X/Y) Le logiciel est compatible avec tous les modules de conditionnement GSV à interface série, USB ou Bluetooth. Le module GSV-6CAN est également supporté depuis peu. Le format du fichier de mesure "TDMS" peut être réexporté au format .csv ou .txt à l'aide de l'utilitaire "File Monitor"

GSV-multi professional

Nouvelle version GSV multi professional:

Modèles compatibles

Téléchargement et installation

Installation:

  1. Désinstaller les versions précédentes de GSV multi et le logiciel associé "National Instruments Software"
  2. Décompresser le fichier d'installation .zip, et lancer le fichier setup.exe depuis le répertoire. Les drivers NI-DAQmx 15.0.1 seront installés en même temps que GSVmulti.

Si vous souhaitez conserver une ancienne versionde NI-DAQ-mx (par exemple version 12), Installer GSVmulti "sans NI-DAQmx": GSVmulti-1-39_noDAQmx_noSSE2.zip

Fonctions de GSV multi

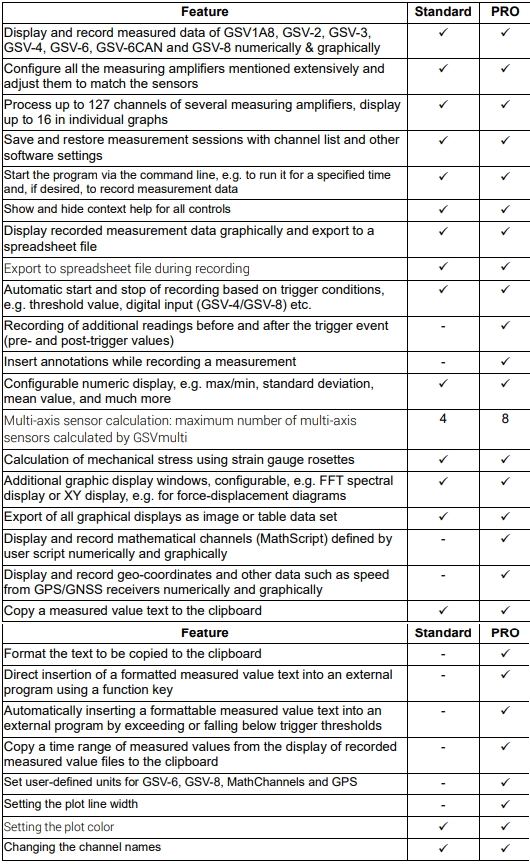

Ci-dessous, une liste non-exhaustive des fonctionnalités de GSV multi. A consulter également la notice d'utilisation.

Configuration / Paramétrage

  • Configuration des entrées analogiques
  • Intégration des matrices de calibration pour capteurs 3 axes (K3R) et 6-axes (K6D, F6D)
  • Configuration des entrées/sorties TOR (GSV-4, GSV-6, GSV-8)
  • Configuration des sorties analogiques (pour le GSV-8)
  • Paramétrage de la fréquence d'acquisition
  • Analyse de contraintes avec strain gages rosettes
  • Filtre numérique
  • Utilisation de TEDS avec GSV-8
  • Configuration du bus CAN (GSV-6 / GSV-8),
  • Configuration of Dataformat
  • Sauvegarde et chargement de fichiers de paramétrages (sessions) dans GSV multi
  • Sauvegarde et chargement de fichiers de paramétrages dans le conditionneur GSV

Visualisation et enregistrement

Visualisation temps réel des données (graphique ou numérique)

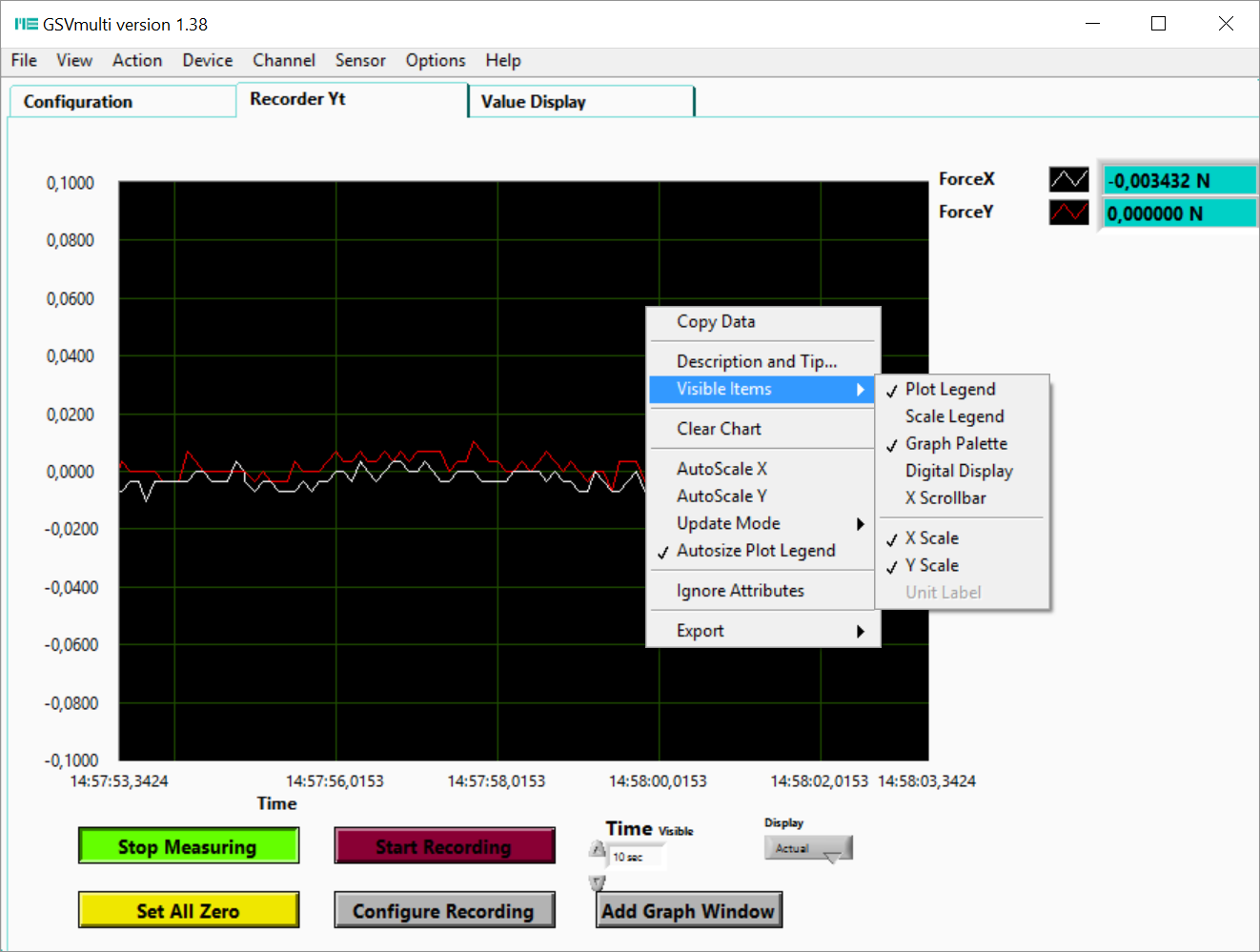

La visualisation en temps réel des mesures se fait depuis l'onglet "Y-t". Un clic droit permet d'ouvrir un menu de fonctions applicables sur la fenêtre graphique (Autoscale (Mise à l'échelle automatique"))

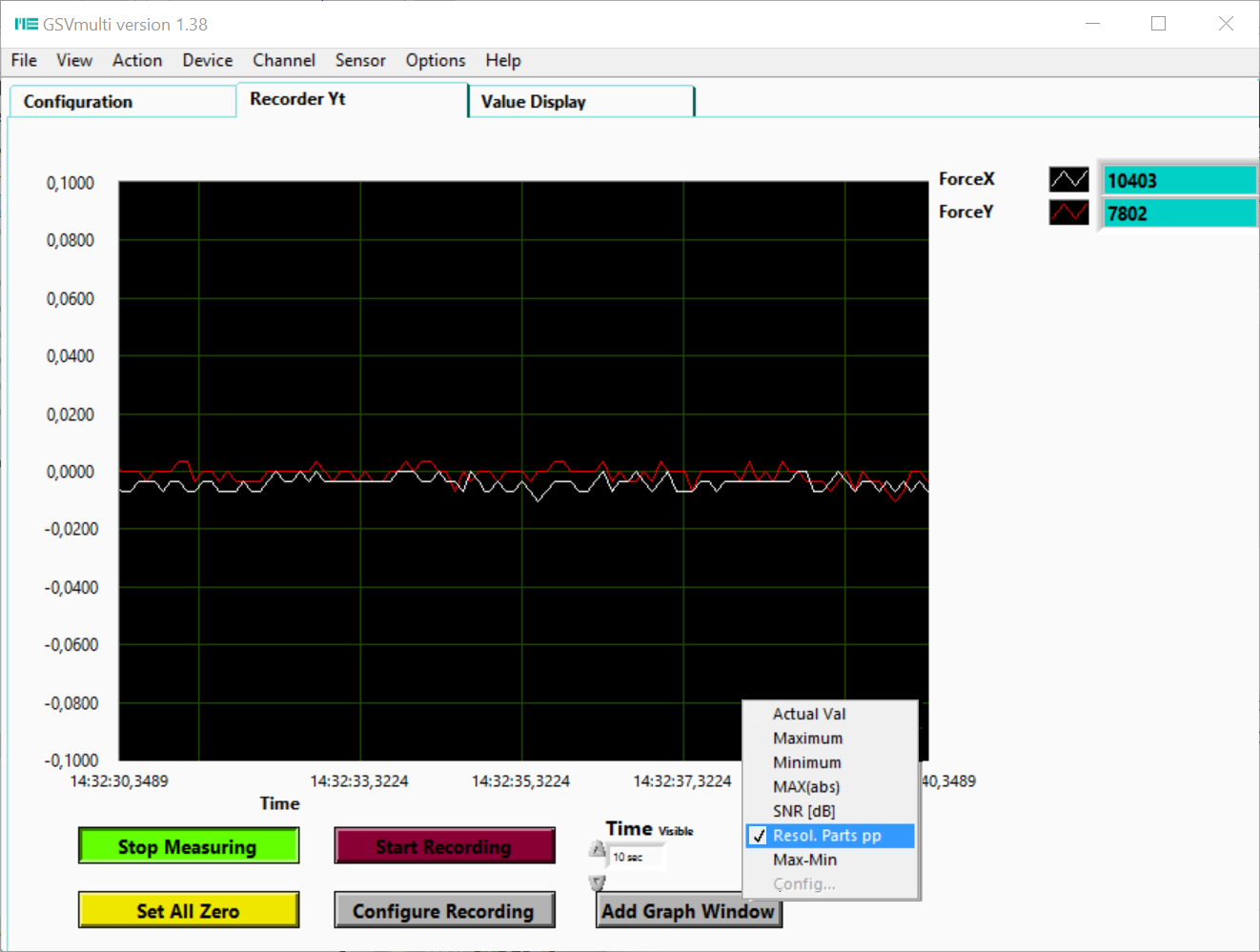

Affichage de la valeur instantanée, des valeurs pic, ou du bruit.
In the case of error-free cabling with regard to shielding, grounding and using a qualitatively perfect power supply, approximately 10000 display steps are resolved at a data frequency (bandwidth) of 10 Hz. By increasing the bandwidth by a factor of 10, the noise amplitude increases by a factor of about 3 (root (10)).

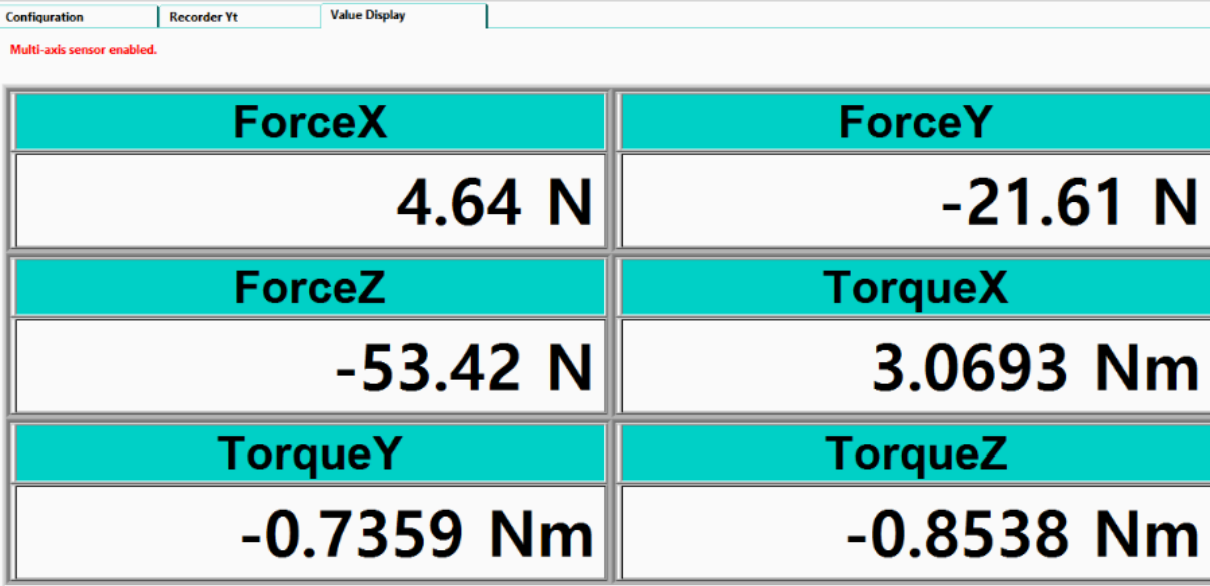

Affichage numérique: Cliquer sur l'onglet "Value Display" pour un affichage plein écran des voies de mesure
opening multiple graphical life displays
  • Live display of the spectral power density (frequency analysis),
  • Setting the axis scaling "autoscale" or fixed,
  • Déclenchement de l'enregistrement

Post-traitement

Lecture et export des données d'enregistrement

))

Chargement (Excel, CSV) des fichiers d'enregistrement (File-Monitor)

Les fichiers de mesure peuvent être aisément chargés via le "File Monitor": Le File monitor inclut des fonctions pour la visualisation comme "Zoom", "Autoscale X et Y", ajustement des échelles, etc...

Programmation

call parameters for inclusion in scripts, Batch Files or Windows Task Scheduler,

Administration

Lock (write protection against unauthorized configuration), Operating hours counter, error memory

Useful keyboard "shortcuts", like F12, Ctrl-Z, Ctrl-A,

Voies d'entrée
1 , 2 , 4 , 6 , 8
Signal d'entrée
Pont de jauges, tension (0-10V)
Application
DAQ universel
Datalogger
non
  • Module GSV
