Ref: GSV-6LTE

Système d'acquisition - 6 entrées analogiques - datalogger - LTE

Conditionneur 6 voies jauges de contraintes avec interface LTE / GPRS
Transmission des données de mesure via GSM
Entrées configurables: demi-pont, quart de pont, pont complet, tension ou température
Mesure continue ou périodique
Échantillonnage de 1Hz jusqu'à 300 Hz
Pour capteur à jauges pont complet, 1/2 pont, 1/4 de pont, PT1000, entrée 0-5V ou 0-10V
Sorties analogiques configurables: +/-10 Vcc, 4-20mA
16 entrées/sorties TOR configurables
Résolution : 16 bits
Boîtier IP66
Alimentation: 7-26VDC, possibilité d'utilisation de batteries Li-Ion

Présentation

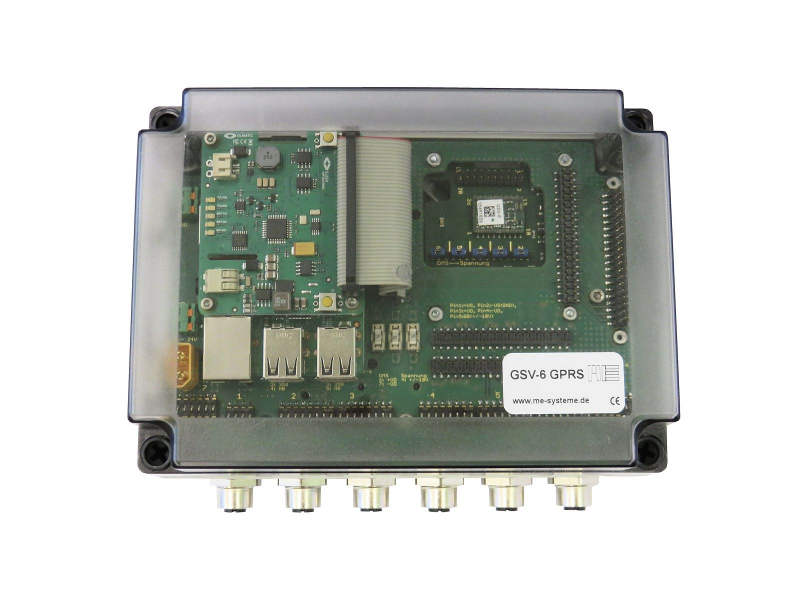

Le système d'acquisition GSV-6LTE est un système 3-en-1 dédié aux applications de mesure et de surveillance à distance. Le GSV-6-LTE intègre:

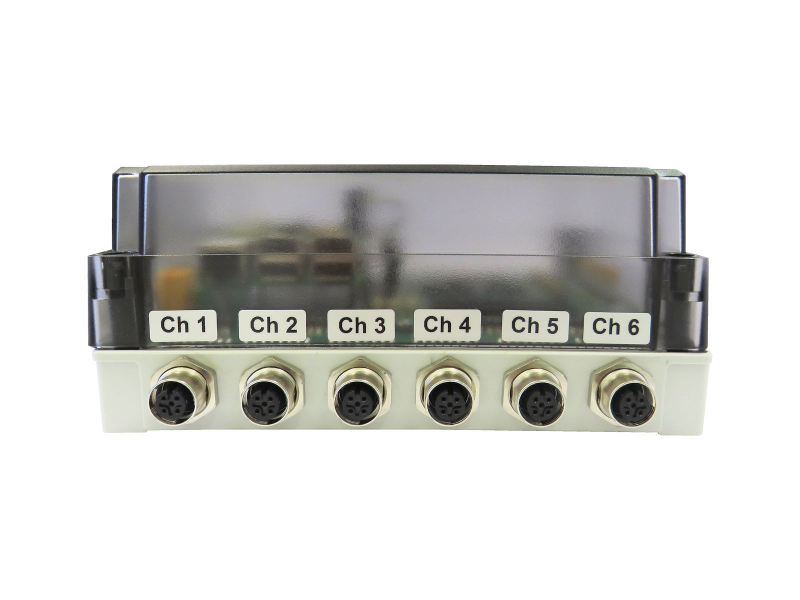

Un étage de conditionnement pour 6 entrées analogiques de type jauges de contraintes (capteur de force, couple, pression, etc...), Pt1000, tension 0-5V ou 0-10V ou courant 4-20 mA (via ajout d'une résistance externe)
un datalogger permettant l'enregistrement des voies de mesure, jusqu'à 300 Hz, sur une carte micro-SD de 16 Go, avec une résolution de 16-Bit Les intervalles de mesure sont configurables. Les valeurs mesurées sont enregistrées simultanément pour les 6 canaux.
Un modem 3G permettant la transmission périodique (par exemple envoi quotidien) des fichiers d'enregistrement au format csv via le réseau GSM par email, ou à destination d'un service Cloud type DropBox ou Google Drive.

La configuration, l'enregistrement, l'analyse et la gestion des fichiers de données sont réalisés via le logiciel fourni "GSV-6GPRS-Manager". Par ailleurs, le système permet de configurer des alarmes envoyant des notifications par e-mail ou par téléphone portable. Des entrées TOR sont également disponibles. Les composants électroniques sont intégrés à un boîtier robuste IP66. Le boîtier est alimenté en 7-28 VDC, pour un courant consommé de 50 à 250 mA. De plus, 4x batteries Li-Ion Trustfire réfractaires d'une capacité de 10 Ah sont intégrées dans le GSV-6LTE.
