Mesure de puissance et rendement de pompe

Mesure de puissance et rendement de pompe

Client

Fabricant de pompe

Problématique

Pouvoir mesurer la puissance instantanée consommée par une pompe à faible et à haute vitesse, à vide et à pleine charge, pour la comparer à la puissance hydraulique délivrée, et en optimiser la conception, ou en vérifier la conformité en production et après-vente.

Solution PMI

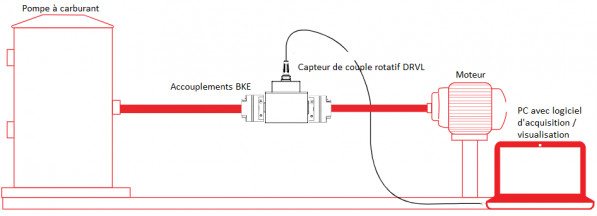

Installation d'un couplemètre rotatif haute vitesse DRVL directement sur l'arbre d'entraînement de la pompe à l'aide de deux accouplements BKE :

  • mesure simultanée du couple et du régime de rotation
  • Précision en couple : 0,1%
  • Résolution angulaire : 0,25°
  • Signal de sortie : tension, fréquence ou courant
  • Protection à la surcharge de 100% pour les transitoires

Acquisition / Visualisation via module GSV-3USB sur PC.

Avantages Client

La comparaison de la puissance consommée à la puissance hydraulique délivrée par la pompe (débit x pression) détermine le rendement.

Grâce à cette solution de mesure, le client a pu caractériser la pompe sur un très grand nombre de points de fonctionnement, et optimiser les points de fonctionnement les plus critiques. La prise en main de la chaîne de mesure a pris très peu de temps.
