Ref: DRDL - 2 measuring ranges

Couplemètre rotatif - 0.5 à 5000 Nm - double étendue de mesure

  • Couplemètre rotatif - 2 étendues de mesure en simultané
  • 1ère étendue de mesure : 0.5 à 5000 Nm
  • 2nde plage de mesure: 10 à 50% de la 1ère
  • Précision : 0.1%
  • Signal de sortie : ±10 V
  • Sortie angle ou vitesse en option
  • Transmission du signal de mesure rotor/stator sans contact
  • Sortie connecteur ( Connecteur fourni)
  • Protection à la surcharge : 100%
  • Sortie arbre à section cylindrique
  • Tension d'alimentation: 12 V DC ± 10 %
  • Câble, Accouplements en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les couplemètres rotatifs DRDL haute précision (0,1%) offrent deux étendues de mesure en simultané pour les applications recherchant une précision élevée aussi bien à pleine charge qu'à charge partielle. 18 étendues de mesure comprises entre 0,5Nm et 5000 Nm sont disponibles. L'étendue de mesure secondaire est spécifiable entre 10 et 50% de l'étendue principale.

L'intérêt majeur de ces couplemètres à double étendue de mesure est de pouvoir bénéficier d'une précision optimale à faible et forte charge, sans avoir à démonter le couplemètre. Exemple: test de puissance d'un moteur électrique, suivi d'un test de couple de frottement.

La transmission du signal est sans contact entre le stator et l'axe de mesure. Cette technologie garantit une grande durée de vie du couplemètre et permet un fonctionnement du couplemètre sans entretien particulier, aussi bien pour des mesures de couple en statique qu'en dynamique .

Le couplemètre inclut une électronique d'amplification, permettant l'acquisition du signal de mesure avec une simple carte analogique (± 10 Vcc). Le connecteur 12 pins inclut les pins d'alimentation (12 V DC ± 10 %) et les différentes sorties analogiques.

Spécifications

Communes à la gamme

Signal de sortie Précision Bande passante [Hz] Surcharge maxi Température de fonctionnement Etanchéité Alimentation
±10V ±0,1% 0-200Hz 100% 5-60°C IP40 12 V DC ± 10 %

Versions disponibles

Modèle DRDL-I DRDL-II DRDL-III DRDL-IV DRDL-V
Etendue de mesure n°1 0,5 1 2 Nm 5-10-20-50 Nm 50-100-200-300 Nm 500-1000-1500 Nm 2000-3000-4000-5000 Nm
Etendue de mesure n°2 10 à 50% 10 à 50% 10 à 50% 10 à 50% 10 à 50%
Vitesse de rotation 36000 tr/min 19000 tr/min 13500 tr/min 7900 tr/min 7900 tr/min
Bande passante [Hz] 0-200Hz 0-200Hz 0-200Hz 0-200Hz 0-200Hz
Modele 3D step step step step step

Installation

Les interfaces du DRDL consistent en deux arbres lisses. Le montage se fait généralement via la sélection de deux accouplements et/ou de clavettes. Pour les faibles couples, le couplemètre peut être monté suspendu. Pour les couples plus élevés, il est conseillé de le poser sur pied. Le DRDL est alimenté en 12 V DC ± 10 %.

Les options et accessoires pour l'installation incluent

  • un câble électrique blindé, longueur 2,5, 5 ou 10m
  • arbres avec clavette
  • accouplements (Voir rubrique "Accessoires")
  • afficheurs et systèmes d'acquisition peuvent être également fournis en option.

Options et accessoires

  • Etendue de mesure principale
  • Etendue de mesure secondaire (10 à 50% de la principale)
  • Câble
  • Accouplements
  • L'intégration d'un filtre passe-bas

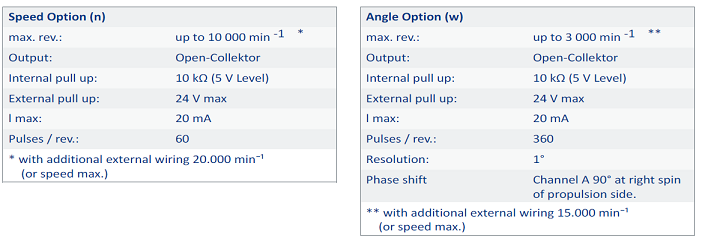

  • Sortie vitesse ou angle

Applications

Le DRDL est destiné aux mesures de caractérisation et de vérification sur des bancs d'essais :

  • banc de puissance
  • mesure de rendement de génératrice électrique
  • caractérisation de moteur électrique
  • mesure de couple sur transmission
  • surveillance de couple
Type de capteur
rotatif
Etendue de mesure couple
0.5 / 5000 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
36000 rpm
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.1 % FS
Signal de sortie
± 10 VDC
Sortie régime
Oui
Tension d'alimentation
12 V DC ± 10 %
Température de fonctionnement
0 à 60 °C
Connecteur
12pin-connector
Classe de Protection
IP40
Connectique
Connecteur 12 pin, Câble en option

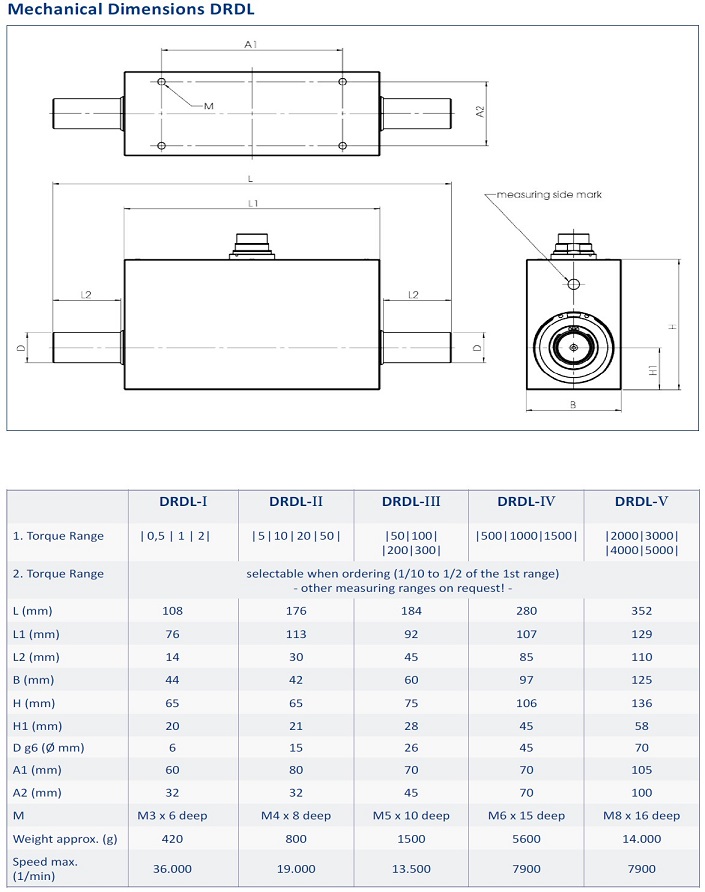

Dimensions

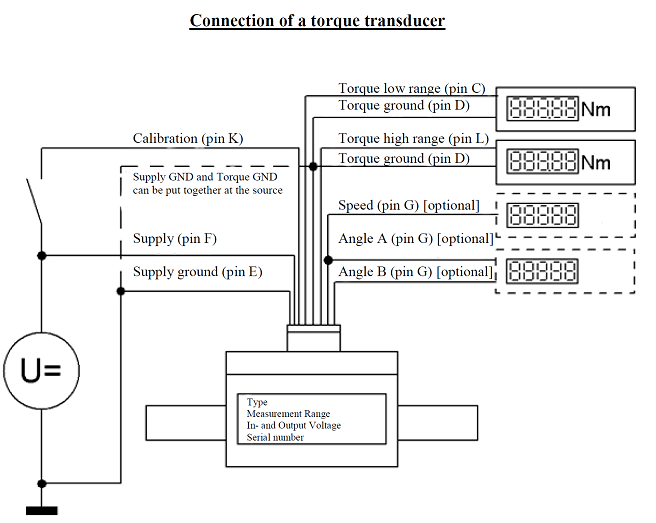

Connectique

  • Etendue de mesure principale
  • Etendue de mesure complémentaire
  • Sortie angle
  • Sortie vitesse

Câbles

  • Modèle AK12.3F : 12 fils, blindé, longueur: 2,5m, 5m ou 10m, open-end
  • Modèle AK12.3DF: 12 fils, double blindage, longueur: 2,5m, 5m ou 10m, open-end
  • Modèle AK12.3 : 12 fils, blindé, longueur: 2,5m, 5m ou 10m, connecteur
  • Modèle AK12.3D: 12 fils, double blindage, longueur: 2,5m, 5m ou 10m, connecteur

Accouplements

Modèle Description Couple maxi manuel
BK2 Accouplement simple 15 à 1500 Nm manuel
BKH Simple, compact 15 à 1500 Nm manuel
BKE simple, low-cost, compact 20, 200, 1000 Nm manuel
BK3 Soufflet métallique, force de serrage élevée 15 à 10.000 Nm manuel
BK5 manuel
BKL simple, économique 2 à 500 Nm manuel
ROBA-DS 190 à 24.000 Nm manuel
SK2 limiteur de couple 1.5 à 1500 Nm manuel
SK3 limiteur de couple 5 à 2800 Nm manuel
SK5 0.1 à 850 Nm manuel
EK1 élastomère, low-cost, clavette, 0.5 à 1100 Nm manuel
EK2 concentricité, montage facile, absorption des vibrations 6 à 1100 Nm manuel
EKH / EKH Montage radial 4 à 12500 Nm manuel
ES2 limiteur de couple, débrayable 2 à 900 Nm manuel
EKL Compact, absorption des vibrations, simple 0.5 à 1100 Nm manuel
EK6 Compact, absorption des vibrations, simple 1950 à 12500 Nm manuel
