Surveillance de l'affaissement d'un pont routier

Surveillance de l'affaissement d'un pont routier

Client

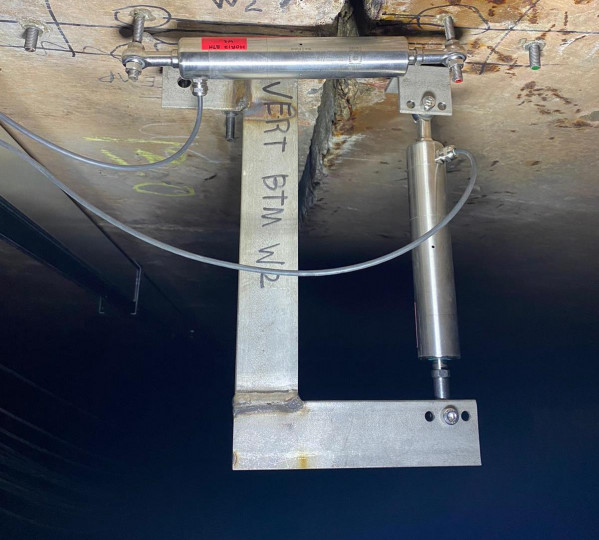

Une société de surveillance structurelle, pour une commande, afin d'installer sous un pont autoroutier des capteurs linéaires pour surveiller l'intégralité de la structure du pont avec un court délai, période pendant laquelle le pont autoroutier serait fermé pour des raisons de maintenance.

Les conditions de commandes sont les suivantes :

  • capteur doit être étanche et résistant à la corrosion saline
  • capteur doit avoir une étendue de température pouvant aller de -20°C à 35°C
  • capteur doit être d'une haute précision
  • délai de livraison : court

Problématique

Dans le cadre de nouvelles exigences sécuritaires sur l'exploitation des ponts routiers, piétons et ferroviaires, le client recherche pour ses clients, exploitants de ponts, une solution de mesure complète permettant la détection à distance et au plus tôt d'éventuelles faiblesses sur le pont.

La demande :

  • Capteur résistant à la corrosion et au sel de déneigement
  • Haute précision sur 5mm
  • Bruit et variation de température minime
  • Livraison rapide et fiable

Solution et produit PM Instrumentation

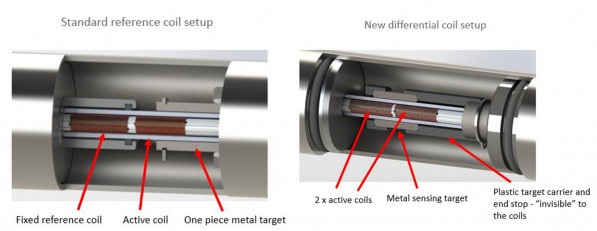

Une technologie unique est offert par la société Positek. Il s'agit d'une bobine différentielle qui offre au capteur une haute précision avec une stabilité de température remarquable. Les pièces extérieures au boîtier sont faites en acier inoxydable 316, avec une étanchéité IP68 de 10 bars et une compensation électronique de la température pour à la fois le décalage des composants électroniques et l'expansion mécanique due à la chaleur.

Le produit proposé par PM Instrumentation : LIPS S119 - immergeable - ⌀ 19

Avantages client

  • Une amélioration d'environ 10 fois de la stabilité de la température par rapport à un modèle standard
  • Bruit réduit de 2 à 3 fois
  • Le gain est augmenté de 2 à 3 fois et pourrait être plus important en passant un fil de bobinage de 0.1mm
  • Possibilité de construire des capteurs d'une course de 1 mm seulement

Sélection de produits

LIPS S119 - immergeable - ⌀ 19 - Capteur de déplacement immergeable 100m - 0 à 800mm - IP68 - slim line

LIPS S119 - immergeable - ⌀ 19

Capteur de déplacement immergeable 100m - 0 à 800mm - IP68 - slim line
