Ref: LIPS S119 - immergeable - ⌀ 19

Capteur de déplacement immergeable 100m - 0 à 800mm - IP68 - slim line

  • Capteur de déplacement linéaire inductif immergable 100m
  • étanchéité: IP68 10 bar
  • gamme de mesure : de 0-5mm à 0-800 mm
  • Matériau : Acier inoxydable
  • Montage : tige filetée ou rotule
  • Signal de sortie : analogique (tension ou 4-20 mA)
  • Connectique : sortie cable IP68
  • Température d'utilisation : de -40 °C à 125 °C
  • Réponse en fréquence : 10 kHz (300 Hz en sortie 4-20 mA)
  • Diamètre du corps : 19mm
  • MTBF > 350.000 h

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de déplacement linéaire inductif S119 est la version faible encombrement du S115. Tout comme le S115, Il permet de mesurer des déplacements jusqu'à 800mm, et jusqu'à 100 m de profondeur, avec une précision meilleure que 0,5%, une bande passante de 10kHz et une résolution quasi-infinie. L'étendue de mesure est personnalisable entre 0-5 mm et 0-800 mm par incréments de 1 mm. Le signal de sortie est parfaitement linéaire avec le déplacement.

Le capteur se distingue par une excellente robustesse et stabilité, obtenue grâce à la construction en acier inoxydable 316 durcie, et au principe de mesure par induction, qui ne génère aucun contact entre la partie fixe (le corps) et l'élément en déplacement. Cette conception permet d'obtenir une mesure extrêmement stable et répétable y compris en environnement industriel sévère en température (plage de température : jusqu'à -40 à + 125°C), vibrations, EMC, corrosif, poussiéreux ou humide.

Installation

La partie fixe (corps) du capteur S119, d'un diamètre 19mm, est fixée à l'aide d'une rotule M5 ou de pinces de fixation. La partie mobile, correspondant à la mesure de déplacement peut être soit liée par une rotule soit par une tige filetée M8. Une version palpeur est possible jusqu'à 300mm de course. La connectique électrique est un câble étanche IP68, en position axiale ou radiale.

Le capteur est alimenté par une tension continue, et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou courant compatible avec tout système d'acquisition analogique.

2 potentiomètres permettent l'ajustement fin du zéro et du gain.

Applications

Le capteur LIPS S119 est recommandé pour :

  • Mesures de déplacement en eau de mer
  • Mesure de vibration
  • Instrumentation de bateaux
  • Plateformes off-shore
  • éoliennes en mer
  • Surveillance de position
Technologie
linéaire inductif
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 Hz
Signal de sortie
0-5 VDC, 0-10VDC, ± 5 VDC, ± 10 VDC, 4-20 mA
Sortie analogique
0-5 VDC
Classe de Protection
IP68
Tension d'alimentation
5 Vcc
Matériau
Acier

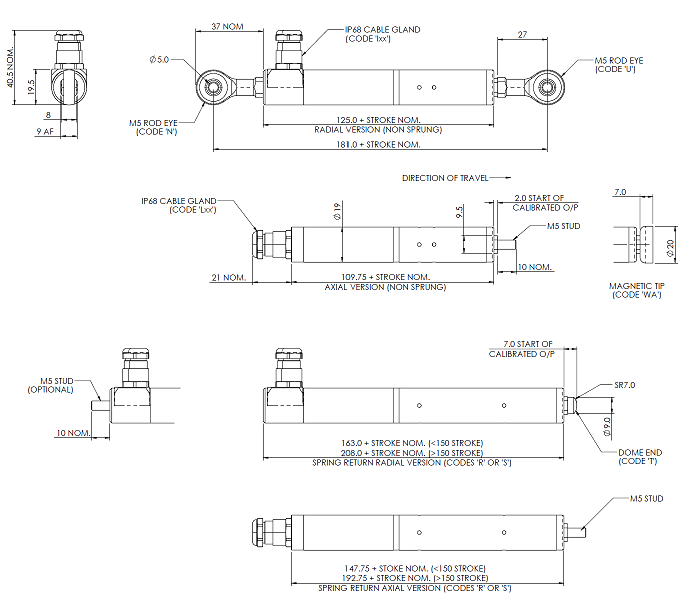

Dimensions

  • Rotule
  • Brides de fixation
  • Extension à câble
  • Connecteur
