Ref: LIPS S125 - immergeable 350 bar

Capteur de déplacement linéaire 350 bar EM : 0 à 800 mm

  • Type : capteur de déplacement linéaire durci à tige libre
  • Etendue de mesure : de 5 à 810 mm
  • Immergeable 350 bar
  • Construction : Acier
  • Protection : IP 68
  • Température d'utilisation : de -40 °C à 125 °C
  • Réponse en fréquence : 10 kHz
  • Diamètre du corps : 40 mm
  • Signal de sortie : tension ou courant 4-20 mA

Télécharger la fiche produit

?

Présentation

Le S125 est une version étanche immergeable haute pression, avec un diamètre de corps de 40 mm. Le S125 est adapté aux applications dans des conditions d'immersion profonde. Il est conçu pour des environnements vibratoires et de température extrêmes . Les capteurs S125 permet de réaliser des mesures de déplacement précises et complexes. La bande passant est de 10 kHz. L'étendue de mesure varie de 5 mm à 810 mm. L'intégration électrique est facilitée par de nombreuses options analogique par exemple 0.5 à 4.5 Vcc, ± 5Vcc ou 4-20mA. Le capteur peut être alimenté en 5 vcc, 24 Vcc ou avec une alimentation bipolaire en ± 5Vcc ou ± 15Vcc. Le P114 est disponible en version marine

Montage et principe mesure

La mesure est faite sans contact entre la partie fixe et l'élément en déplacement, par induction, permettant l'atteinte d'un nombre de cycles très élevé, MTBF > 350 000 heures. La partie fixe (corps) du capteur est fixée à l'aide d'une rotule ou d'une bride de fixation. La partie mobile, correspondant à la mesure de déplacement peut être soit liée par une rotule soit par le taraudage se trouvant à l'extrémité de la tige. Le signal électrique est directement proportionnel aux déplacements

Applications

Le capteur LIPS S125 est recommandé pour :

  • Mesures de déplacement en eau de mer
  • Mesure de vibration grande profondeur
  • Asservissement du déplacement et de la régulation.
  • Surveillance de position à 350 bar
  • Actionneurs pour robot sous-marin
  • Mesures en laboratoire offshore

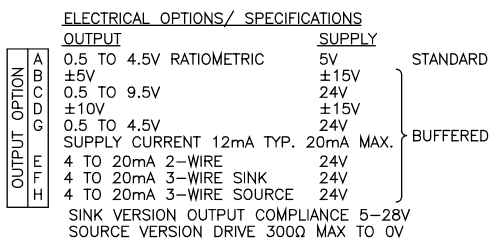

Le tableau ci-dessous présente les options possible du P111

signal Alimentation Charge
0.5-4.5 Vcc Ratiomètrique + 5Vcc ± 0.5 Vcc, 10 mA 5kΩ min
0.5-4.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
± 5 Vcc ± 15 Vcc ou ± 9-28 Vcc - 10 mA 5kΩ min
0.5-9.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
± 10 Vcc ± 15 Vcc ou ± 13.5-28 Vcc 5kΩ min
4-20 mA (2 files) +24Vcc ou + 18-28Vcc -10 mA 300Ω min
4-20 mA (3 files) +24Vcc ou + 18-28Vcc -10 mA 950Ω min
Technologie
Déplacement linéaire
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Bande passante (-3 dB)
10 Hz
Sortie analogique
0-5 VDC
Normes / Certifications
ATEX
Classe de Protection
IP68
Tension d'alimentation
10 Vcc
Matériau
Acier
Application
Immergeable

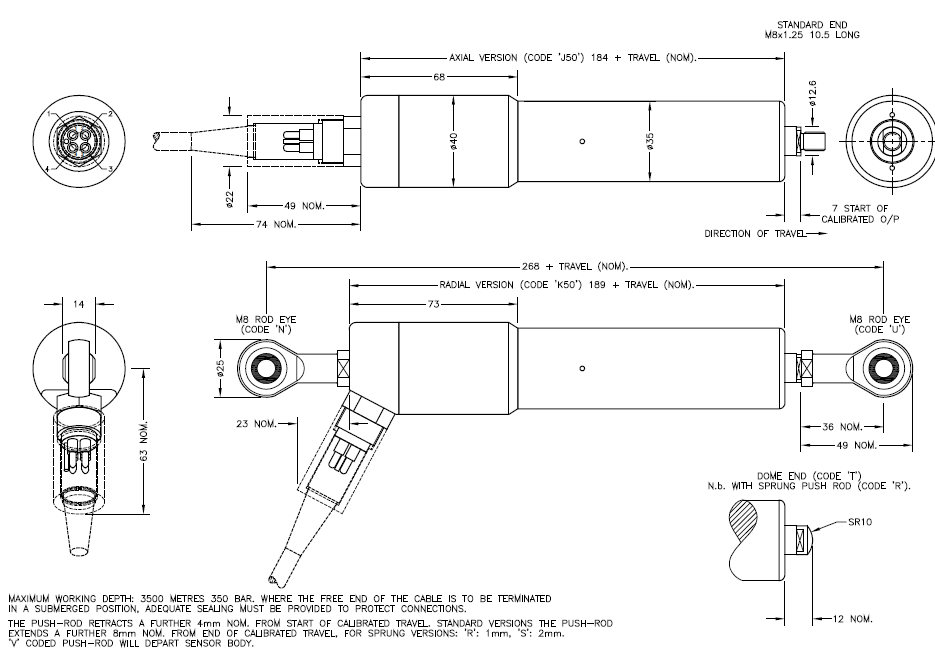

Dimensions
Body diameter 40 mm electronics & 35 mm
Body length (Axial version) calibrated travel + 184 mm
Body length (Radial version) calibrated travel + 189 mm
Push rod extension calibrated travel + 7 mm, OD 12.6 mm
Independent Linearity ≤ ± 0.25% FSO @ 20°C
  • Rotule
  • Bride en fixation
CONNECTOR Wet mate 4 pin MC BH-4-M (axial or radial)
Supplied with a connector and 0.5 m, 4x0.5mm2
cable assembly as standard.
Mating connector with longer lengths available.
Push rod extension calibrated travel + 7 mm, OD 12.6 mm
  • Extension à Câble
  • Connecteur
