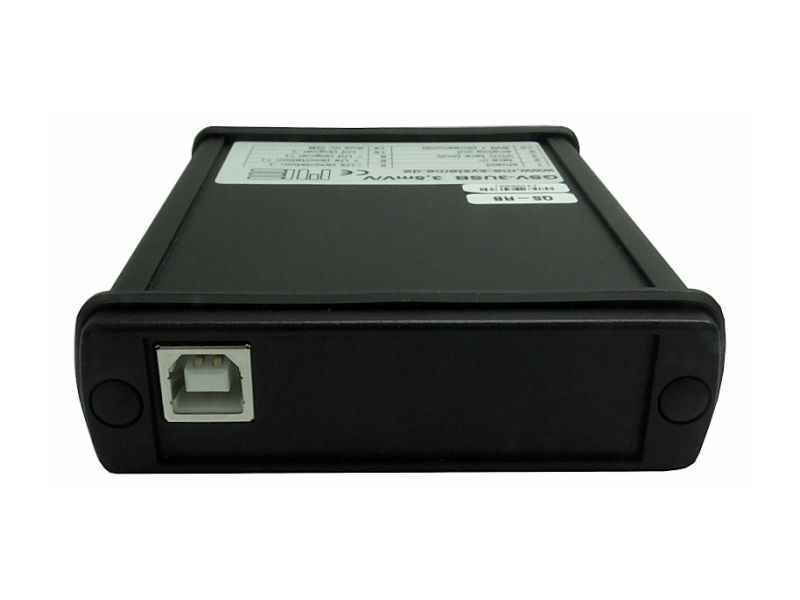

Ref: GSV-3USBx2

Module d'acquisition - 2 entrées analogiques - Port USB

  • Module d'acquisition 2 voies analogiques avec port USB
  • Type d'entrée: Jauge, LVDT, potentiométrique, Codeur, Fréquence, 0-10VDC et 4-20 mA (Configuration faite en usine)
  • Connectique: 2 connecteurs M12 5 pins
  • dimensions: 126 mm x 85 mm x 25 mm;
  • Amplification entrée jauge: 2 / 3,5 / 10 mV/V;
  • Interface: 1x USB port
  • Frequence d'échantillonnage maxi: 1250 Hz;
  • Alimentation: 4,5 V...5.5 V DC ou USB
  • resolution: 16 Bit
  • Poids: 204 g
  • Boîtier: Aluminium IP40;
  • Communication: ASCII (protocole propriétaire)
  • Logiciel d'acquisition et Dll Windows fournie

Télécharger la fiche produit

?

Présentation

Le GSV-3USBx2 est un module d'acquisition avec port USB pour deux voies analogiques tout-en-un:

  • Conditionnement du signal pour 2 voies analogiques combinables:
    • Capteur de force, de couple, de pression à pont de jauges.
    • Pont de jauges complet ou demi à résistances 120/350/1000 Ohm
    • Capteur de déplacement
    • Capteur LVDT
    • SIgnal fréquence (régime, codeur angulaire, compteur)
    • ou tout capteur amplifié - sortie 0-10 V ou 4-20 mA
  • 1 Sortie analogique -5/+5 V ou sur port CAN
  • Protocole: ASCII (documentation fournie) Le module GSV-3USBx2 est equipé d'un convertisseur anologique/digital de 16 bits. La fréqence d'échantillonnage peut aller jusqu'à 10 kHz.

Installation

Grâce à ses dimensions compactes (126 mm x 85 mm x 25 mm), le GSV-3USBx2 trouve rapidement sa place dans l'environnement. Le branchement du capteur s'effectue via 2 connecteurs M12. Le boitier en aluminium est IP40, autorise un fonctionnement en environnement humide et poussiéreux. La plage de température de fonctionnement est étendue - 10/+65°C. Le module est alimenté en 5 VDC.

Environnement logiciel

Le logiciel GSV-multi est inclus avec le module. Il permet la configuration du module, la visualisation et l'acquisition des signaux de module. Le post-traitement des fichiers de mesure est réalisé avec ce logiciel, ou sous Excel.

Il est possible de déveloper une application sous C, Python, VB, etc... La communication est réalisée à l'aide du protocole ASCII (documentation fournie). Une DLL WIndows est fournie.

Applications

  • Mesure de force sur banc de test, en labo ou sur véhicule
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Conditionneur, Système d'acquisition
Voies d'entrée
2
Signal d'entrée
Pont de jauges, LVDT, tension (0-10V), fréquence, Courant (4-20 mA)
Application
Miniature, DAQ universel
Sortie analogique
± 5 VDC
Interface
USB
Datalogger
non
Tension d'alimentation
5 Vcc
Connecteur
screw terminal
Classe de Protection
IP40
Remarque
Entrée analogique amplifiée également disponible
Matériau
Aluminium
  • dimensions: 126 mm x 85 mm x 25 mm;
  • Cablage d'un capteur
  • Logiciel d'acquisition
