Ref: GSV-4USB

Conditionneur 4 voies pont de jauges - USB

  • Conditionneur 4 voies pont de jauges (1/4, 1/2 ou complet)
  • Pour capteur de force 1 ou 3 axes, capteur de couple, ou tout capteur 0-5V ou 0-10V
  • 8 entrées/sorties TOR
  • Connectique: 1 x SUB-D37 ou 4 x M12

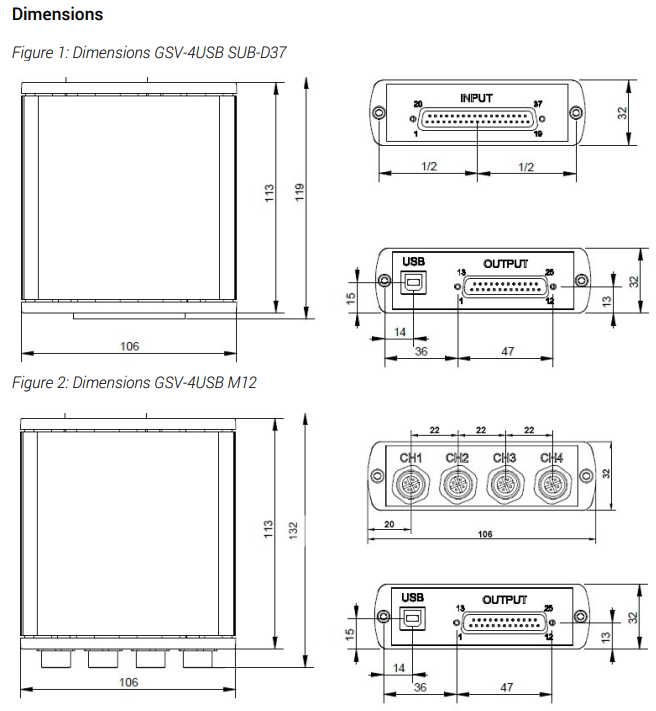

  • dimensions: 120mm x 109mm x 35mm
  • interface: USB
  • Sensibilité: 2 mV/V ou 10 mV/V
  • Fréquence d'échantillonnage: 500 Hz
  • Alimentation: 4,5 V..5,5 V DC ou via USB
  • resolution: 16 Bit;
  • Trigger interne ou externe
  • Boîtier aluminium IP40
  • Logiciel: GSVmulti et dll + fichiers VI inclus
  • Connecteur SUBD15 inclus - M12 en option

Télécharger la fiche produit

?

Présentation

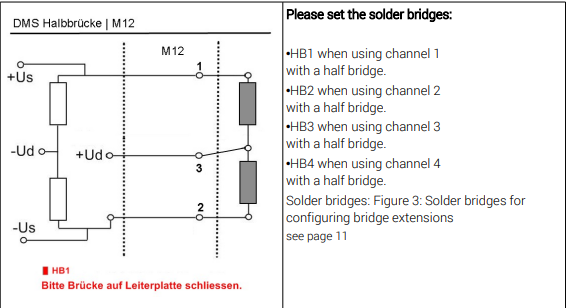

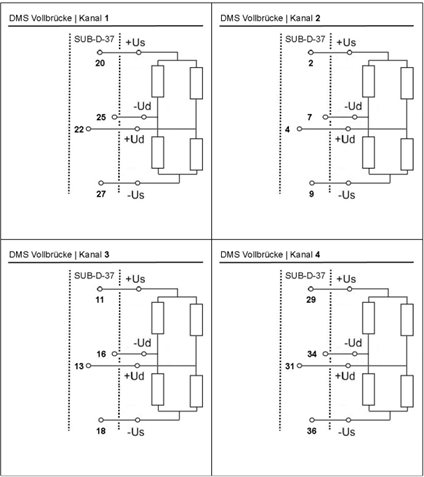

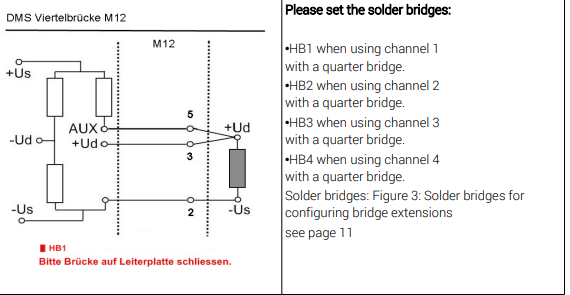

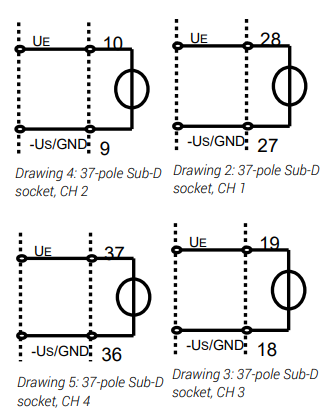

Le GSV-4USB est un système de conditionnement compact pour ponts de jauges à interface USB permettant l'acquisition de signaux de mesure 16-bit jusqu'à 500Hz. Les 4 voies analogiques sont paramétrables individuellement: capteur de force ou de couple à jauge de contrainte (pont complet, demi ou quart de pont, sensibilité: 2 ou 10 mV/V), capteur de position, capteur actif (tension 0-5V ou 0-10VDC), Pt1000

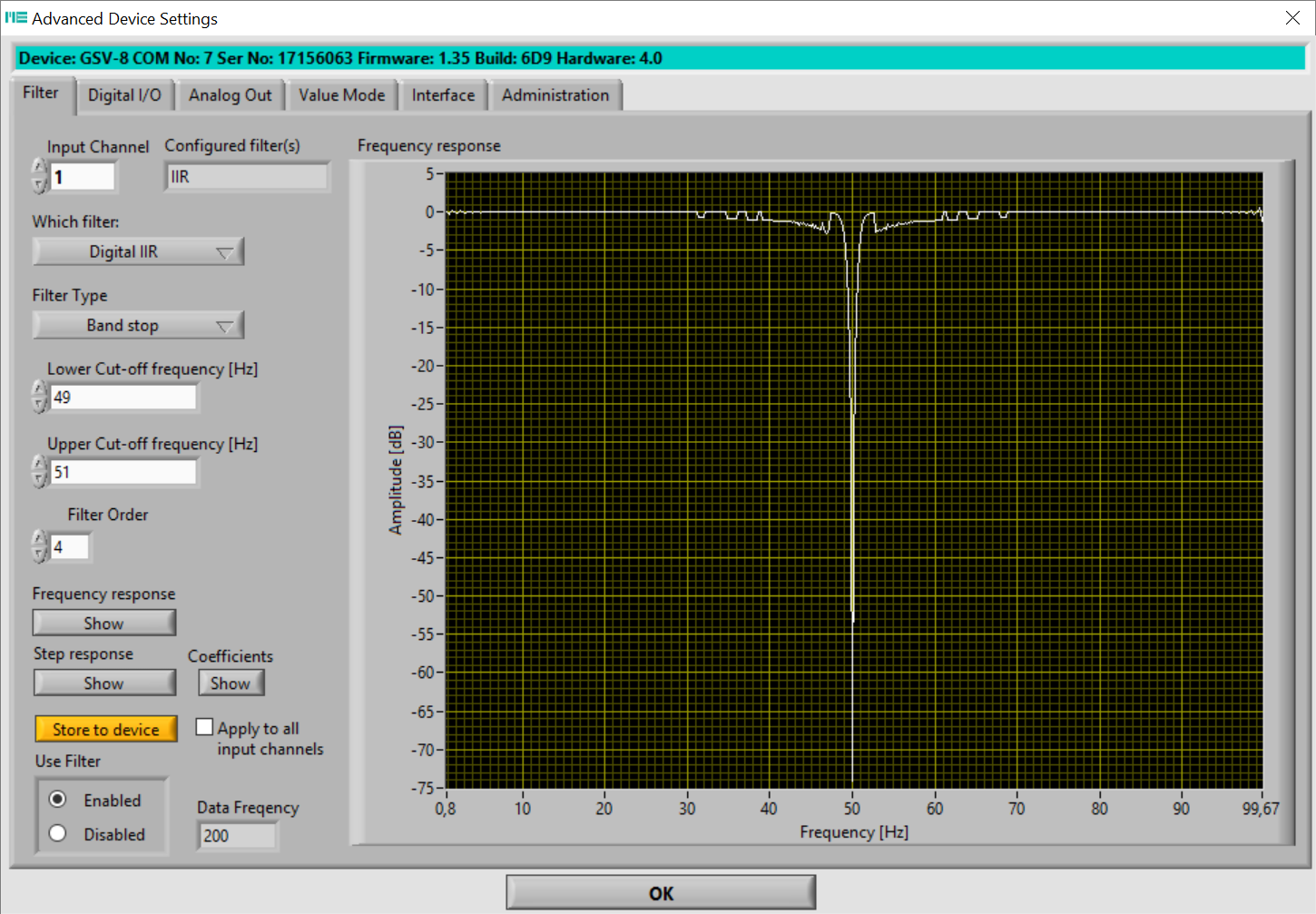

Le système d'acquisition inclut un filtre analogique passe-bas.

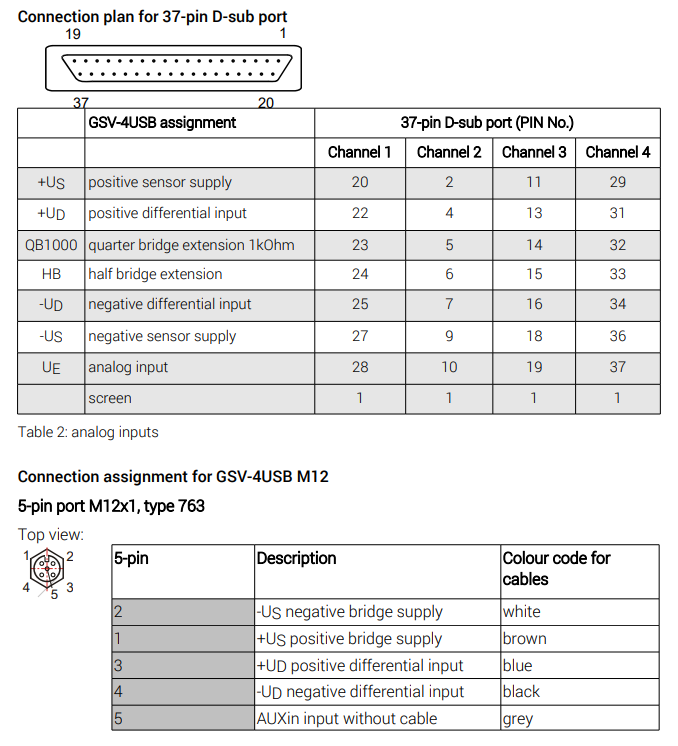

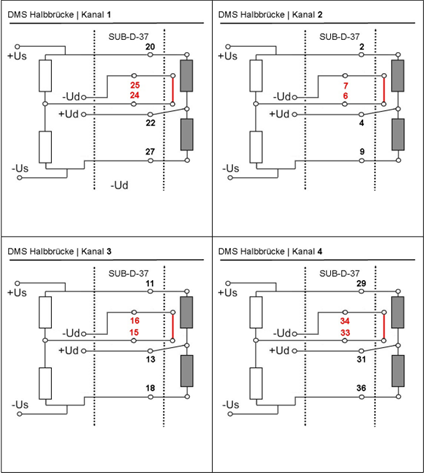

Les capteurs sont connectés au GSV-4USB au choix via 4 connecteurs M12 5 pins (Option GSV-4USB-M12) ou un connecteur SUB-D37 (Option GSV-4USB-SUB-D37). Un connecteur SUB-D25 est dédié aux 8 entrées/sorties TOR. Le module est alimenté en 5VDC, ou directement via USB

Visualisation et acquisition sur PC avec le logiciel GSV-multi

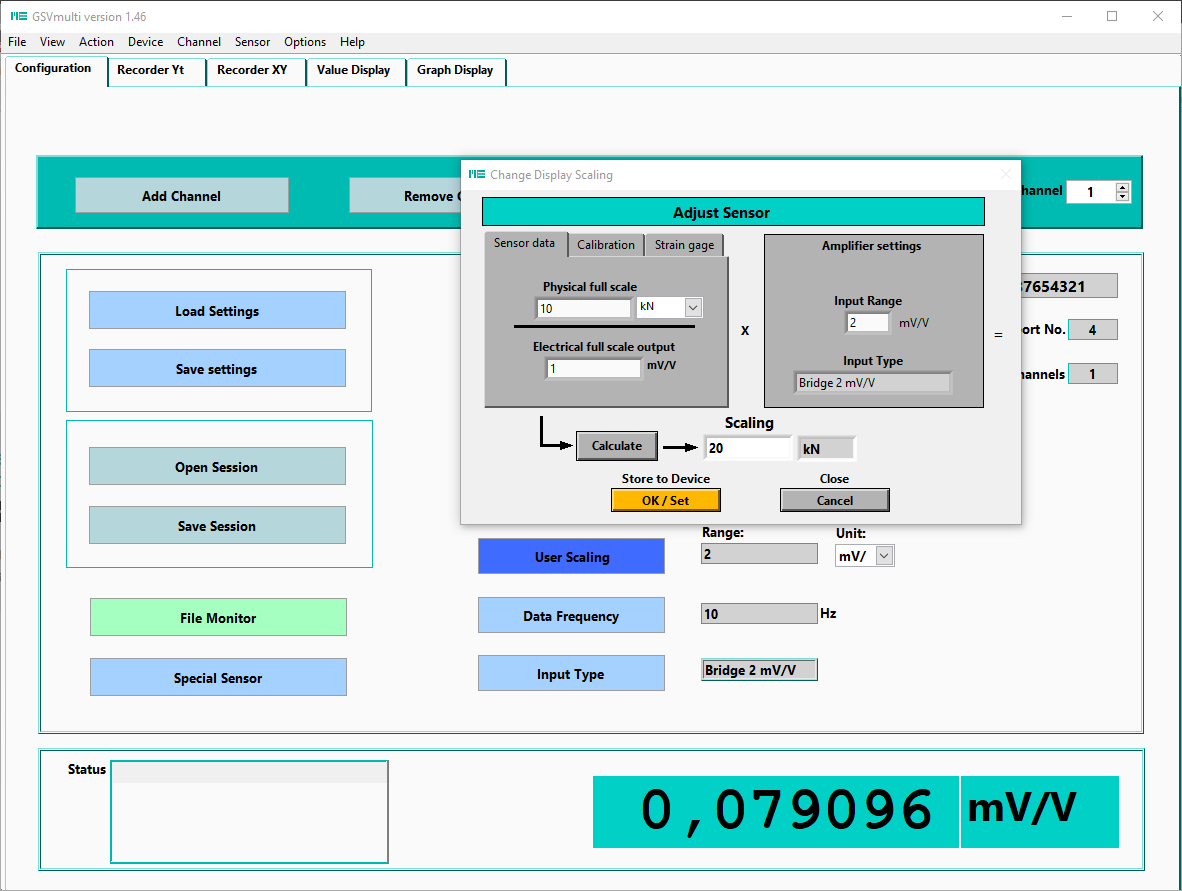

La configuration, la visualisation et l'acquisition des mesures se font intégralement via le logiciel GSVmulti. La configuration inclut : le paramétrage des voies d'acquisition analogiques et TOR, les fréquences d'échantillonnage, les conditions de lancement et d'arrêt des enregistrements, ou encore la définition des alarmes. Le fichier d'acquisition peut ensuite être exporté pour un post-traitement sous Excel ou Matlab.

Pour plus d'information ou pour télécharger GSV-multi: ici

SDK (LabView, C, C++, C#)

Il est également possible d'intégrer le GSV-4USB dans un environnement LabView ou une application C, C++ ou C# via les drivers et dll fournis. La communication avec le GSV-4USB se fait via USB.

Plus d'information sur la programmation:

Communication en USB ou Bluetooth

La transmission des données vers le PC se fait via USB 2.0. Le GSV-4USB est également disponible en version Bluetooth (GSV-4BT-M12)

Type d'électronique
Conditionneur, Système d'acquisition
Voies d'entrée
4
Signal d'entrée
Pont de jauges, tension (0-10V)
Application
DAQ universel
Interface
USB
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
SUB-D15 ou M12 5 pins
Classe de Protection
IP40
Matériau
Aluminium

  • Connectique M12
  • Interface Bluetooth
  • Interface CAN
  • Accessoire de montage
