Ref: GSV-1A4

Amplificateur pour capteur de force - 4 voies

  • Conditionneur 4 voies pont de jauges (1/4, 1/2 ou complet)
  • Pour capteur de force 1 ou 3 axes, capteur de couple, ou tout capteur 5 ou 10V
  • sortie: +/-10v ou 4-20 mA
  • 8 entrées/sorties TOR
  • Connectique: entrée: 1 x SUB-D37, sortie: SUB-D15

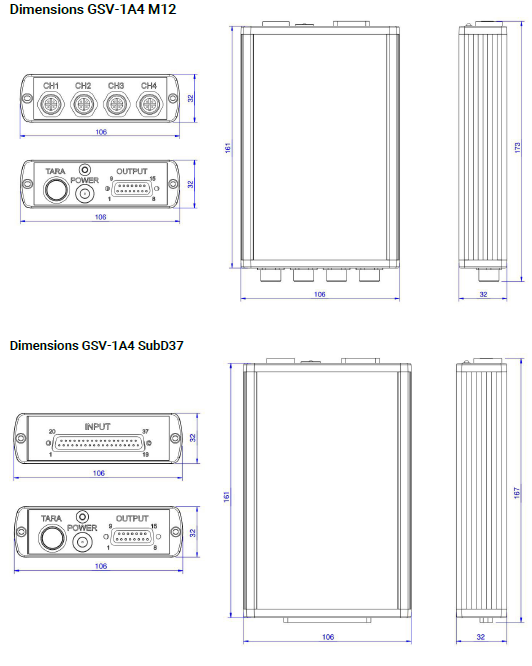

  • dimensions: 170mm x 106mm x 35mm
  • Sensibilité: 0.5, 1, 2 ou 4 mV/V configurable par voie
  • Fréquence d'échantillonnage: 250 Hz ou 2,5kHz
  • Alimentation: 11 à 30 vdc

Télécharger la fiche produit

?

Conditionneur analogique 4 voies

Le GSV-1A4 est un système de conditionnement compact pour ponts de jauges permettant l'amplification de signaux de mesure. Les signaux de sortie analogiques (tension +/-10 vdc ou 4-20 mA) peuvent ensuite être transmis sur de longues distances sans perte d'information, et l'acquisition se fait via une simple carte pour entrées analogiques.

Les 4 voies analogiques sont paramétrables individuellement: capteur de force ou de couple à jauge de contrainte (pont complet, demi ou quart de pont, sensibilité: 0.5, 1, 2 ou 4 mV/V), capteur de position, capteur actif (tension -10/+10VDC), Pt1000

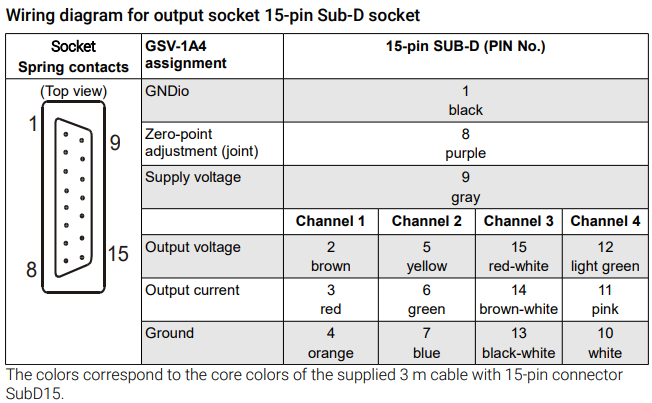

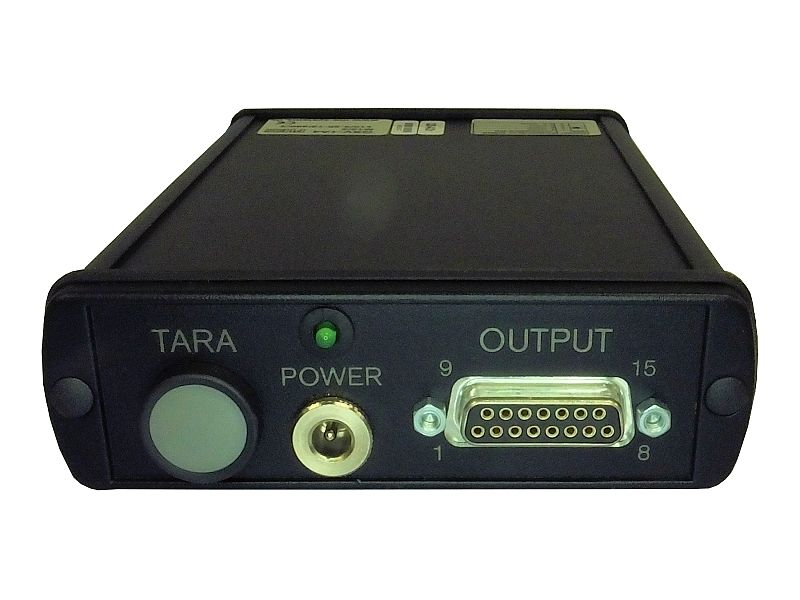

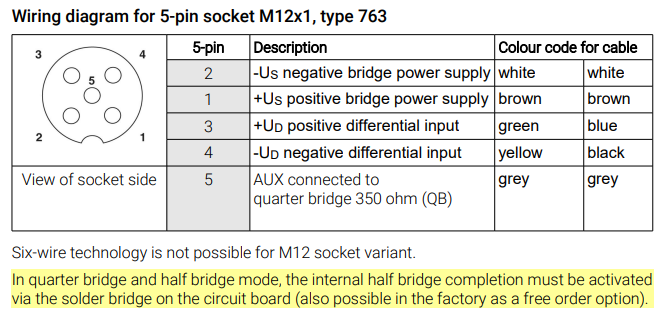

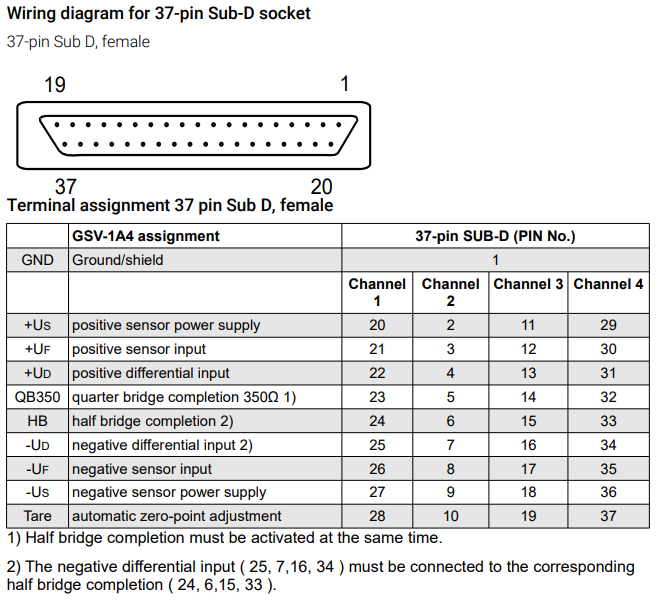

Les capteurs sont connectés au GSV-1A4 via un connecteur SUB-D37, la connectique de sortie sur un connecteur SUB-D15. Le module est alimenté en 11-30VDC. Une version avec 4 connecteurs rond 5 pin M12 à la place du SUB-D37 est également disponible (GSV-1A4-M12)

Versions USB ou Bluetooth

Le modèles GSV-1A4 est également disponible avec une interface USB 2.0 (GSV-4USB) et en version Bluetooth (GSV-4BT-M12)

Type d'électronique
Conditionneur
Voies d'entrée
4
Signal d'entrée
Pont de jauges, tension (0-10V)
Sortie analogique
4-20 mA, ± 10 VDC
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
SUB-D15
Classe de Protection
IP40
Matériau
Aluminium

  • Connectique SUB-D37 ou M12
  • Câblage
  • Interface USB / Bluetooth / CAN
  • Accessoire de montage
