Ref: TR3D-B - 3 axes - miniature - 1,1 à 72 kN

capteur de force triaxe miniature durci - 1 à 72 kN par axe

  • Etendue de mesure : Fxyz : 100N / 1,1 kN / 4,4 kN / 17,8 kN / 20kN / 71 kN
  • Non linéarité : < +/- 0.5 % PE
  • Dimensions : 25,3 x 25,3 x 12,6 à 101,5 x 101,5 x 46,7 selon étendues
  • Certifié Fatigue pour env. 60% de la pleine charge
  • Signal de sortie : 4 mV/V
  • Construction: Acier inoxydable IP65
  • Température d'utilisation : de -40°C à +149°C
  • Sortie câble de 3 à 6m
  • Certificat de calibration NIST

Télécharger la fiche produit

?

TR3D-B - Capteur de force triaxe miniature haute résistance

Les capteurs de force de la série TR3D-B de Michigan Scientific mesurent les efforts simultanément dans 3 directions perpendiculaires FX, Fy, Fz jusqu'à 71kN. Ces capteurs à jauges de contrainte se distinguent par une conception robuste (Qualifiés pour le passage de millions de cycles, boîtier aluminium ou acier inox résistant aux projections d'eau, température d'utilisation: -40 à 150°C), un encombrement réduit, une excellente stabilité de la mesure, une sensibilité à la température limitée, et une précision élevée pour les étendues de mesure (< 1%).

7 versions sont disponibles:

Modèles TR3D-B-100N TR3D-B-250 TR3D-B-1K TR3D-B-4K TR3D-B-4500 TR3D-B-5/5/10K TR3D-B-16K
Etendue de mesure Fxyz : 100 N Fxyz : 1,1 kN Fxyz : 4,4 kN Fxyz : 17,8 kN Fxyz : 20 kN Fxy : 22 kN, Fz: 44 kN Fxyz : 71 kN
Moment max (par axe) - Nm 16 65 220 220 520 1700
Signal de sortie mV/V 3,5 mV/V 4,5 mV/V 4,5 mV/V XY: 3,0 mV/V, Z: 4,0 mV/V XY: 2,0 mV/V, Z: 4,0 mV/V 4,5 mV/V

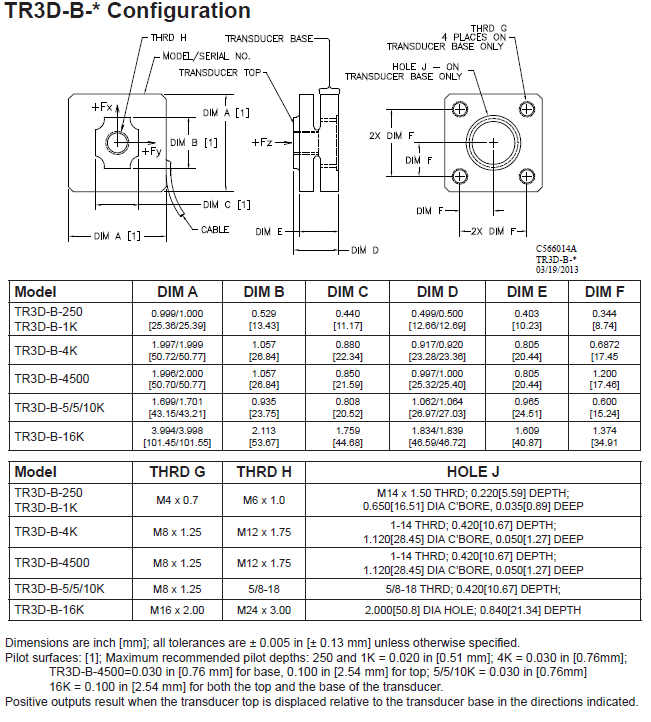

Dimensions [mm] 25,3 x 25,3 x 12,6 25,3 x 25,3 x 12,6 25,3 x 25,3 x 12,6 50,7 x 50,7 x 23,3 50,7 x 50,7 x 25,4 43,2 x 43,2 x 27 101,5 x 101,5 x 46,7
Longeur du câble [m] 3,05m, blindé 3,05m, blindé 3,05m, blindé 3,05m, blindé 6,1m, blindé 3,05m, blindé 3,05m, blindé

Installation

L'introduction de l'effort se fait via 1 filetage central M6 à M24 selon les modèles sur la surface supérieure du capteur. Sur la face inférieure, l'installation se fait via 4 petites vis excentrées. Les dimensions compactes facilitent l'intégration par modification des pièces existantes ou la conception de brides de montage spécifiques.

Le capteur TR3D-B est alimenté en tension 2,5 à 10VDC, le signal de sortie est de 4mV/V pour les 3 axes. Le capteur est livré avec un câble de 3,05m de longeur et un certificat d'étalonnage NIST. Des modules de conditionnement et d'acquisition sont disponibles en option.

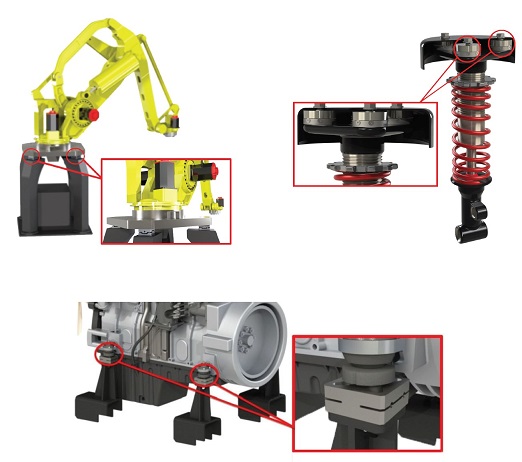

Applications

  • Endurances banc
  • essais véhicules
  • machines spéciales
  • robotique
Type de capteur
3 axes
Etendue de mesure Fx, Fy
100 / 1000 / 4000 / 17000 / 20000 / 71000 N
Etendue de mesure Fz
100N , 1000 , 4000 , 17000 , 71000 , 20000
Nombre de composantes
3 Axes
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Température de fonctionnement
-49 à 150 °C
Sensibilité au Zéro
0.2 %PE/°C
Signal de sortie
3.5 , 4.5 mV/V
Tension d'alimentation
10 Vcc
Connectique
Cable 3m
Direction de mesure
Traction + Comp.
Matériau
Acier
Classe de Protection
IP65
Gamme de mesure
250 N - 5 kN, 5kN - 250 kN
Application
Fatigue, Miniature

  • Les connecteurs et la longueur de câble peuvent être spécifiés
  • Electronique d'acquisition
  • Conditionneur pour capteur de force
  • Afficheurs numérique
