Mesure d'inclinaison

Mesure d'inclinaison

La mesure d'inclinaison prend pour référence l'horizontale

Mesurer l'inclinaison d'un objet, d'un mur, d'une structure, revient à mesurer l'angle qu'il fait avec la ligne horizontale. La mesure se fait par rapport à la gravité au moyen d'inclinomètres ou de capteurs d'inclinaison. Un avantage principal de la mesure d'inclinaison est qu'elle peut se faire en tout point de la surface de référence. Le capteur n'a pas besoin d'être monté sur l'axe de rotation, contrairement à un capteur d'angle. Trois types de capteurs permettent de mesurer une inclinaison:

  • le niveau : permet d'identifier l'horizontale.
  • l'inclinomètre: fournit en plus une mesure de l'angle que fait la surface de référence par rapport à cet horizontale
  • le tiltmètre : est utilisé pour détecter les variations les plus infimes d'inclinaison.

Les secteurs d'application

  • Bâtiment et travaux publics: ponts, bâtiments, tunnels, engins de chantier, etc...
  • Industrie: mise à niveau de machines outils, de plateformes
  • Militaire : guidage, etc...
  • Télécommunications: satellites, antennes
  • Navigation : maritime, Aéronautique, Aérospatial

Les critères de sélection d'un capteur d'inclinaison ou inclinomètre

  • l'étendue de mesure: Il s'agit de la plage d'angles d'inclinaison sur laquelle le capteur renvoie un signal. Le gain correspond au rapport de l'étendue de mesure / l'unité du signal de sortie (V ou mA). La tolérance sur le gain, habituellement de ± 1,0%, peut être réduite à ± 0,10% sur demande.
  • la sensibilité à la température du gain
  • la résolution:
  • ** le signal de sortie**
  • la plage de température de fonctionnement
  • la sensibilité à la température
  • la résistance aux chocs / vibrations
  • l'indice d'étanchéité

Les technologies de capteur pour la mesure d'inclinaison:

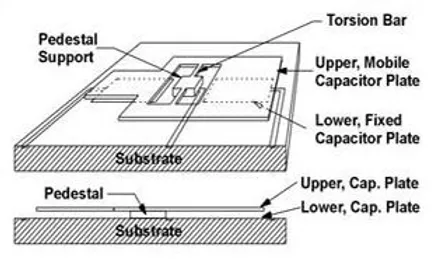

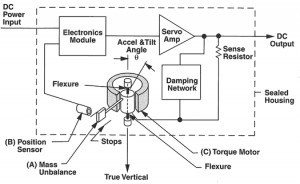

Technologie Inclinomètre à pendule asservi Inclinomètres MEMS ou Silicium Tiltmètres électrolytiques
Principe Il contient un balancier sensible à la gravité, et dont la position est asservie. L'angle d'inclinaison est déduit de la sortie de l'asservissement. Il contient un balancier sensible à la gravité, et dont la position est asservie. L'angle d'inclinaison est déduit de la sortie de l'asservissement. Il contient un balancier sensible à la gravité, et dont la position est asservie. L'angle d'inclinaison est déduit de la sortie de l'asservissement.
Avantages Robustesse, Précision Coût et compacité résolution et stabilité
Etendue de mesure ±1° à° ± 90° ±5° à° ± 90° ±0,02° à° ± 50°
Résolution [µrad] Analogique : 6 à 100 µ° 1milli° à 0.05° 0,03 µ° à 0.02°
Coût €€ à €€€€ € à €€€ €€ à €€€€€
Applications Industrie, Ferroviaire, Aéronautique, Télécommunication Engins de chantier, Industrie, Ferroviaire, Automobile Géotechnique, Bâtiment, Travaux Publics

La gamme PM Instrumentation

  • La gamme la plus large en performance et coût
  • Sortie analogique ou numérique
  • 1 ou 2 axes
  • Utilisation en environnement industriel standard ou extrême (température, vibrations, chocs, pression, immersion ou vide)
Série Spécificités
Inclinomètres haute précision Robustesse, précision
Tiltmètres Sensibilité, stabilité
Inclinomètres OEM/low-cost économique, petite et moyenne série
Inclinomètres étanches et immergeables jusqu'à 2500 m
Inclinomètres à afficheurs Niveau électronique avec affichage de l'angle haute résolution

Accédez en ligne à notre Catalogue, et sélectionnez le capteur répondant à vos exigences en utilisant les filtres.

Vous pouvez également utiliser cette présentation (document)

Vous préférez être conseillé par un expert ? aucun souci, envoyez nous votre besoin, nous vous recontactons au plus vite.

Sélection de produits

inclinomètre de précision

DXI-100 - DXI-200

Inclinomètre 1 ou 2 axes haute précision | 1° à 60° | haute résistance | Sortie RS-485
inclinomètre de précision

LSOX

Servo Inclinomètre durci 1 axe - 1 à 90° - haute précision - IP66 - sortie analogique
inclinomètre de précision

LSO

Inclinomètre asservi durci haute précision - 1 à 90° - sortie analogique
inclinomètres industriels mems

JMI-100 | JMI-200

Inclinomètre MEMS durci 1 ou 2 axes | ±14.5 à 90° | sortie analogique
inclinomètres industriels mems TS91

TS 91V1 | TS 92V1

Inclinomètre capacitif uni- ou biaxial | ±15 à ±90° | Sortie ±2VDC | Boîtier Alu IP67
inclinomètres industriels asservis

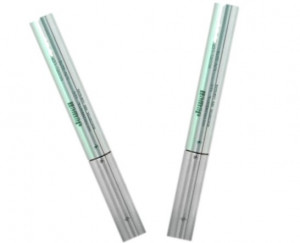

LCF-196

Servo Inclinomètre de précision 2 axes - 3 à 90° - haute résistance
Série 500 - LILY - Inclinomètre bi-axial très haute précision - forage et sismologie

Série 500 - LILY

Inclinomètre bi-axial très haute précision - forage et sismologie
Inclinomètre MEMS géotechnique

Mini Tuff Tilt - A875 & D875

Inclinomètre MEMS géotechnique miniature IP67 analogique / numérique- 5 à 30°
