Ref: Inclinomètre de forage - MIPI

Inclinomètre In-place MEMS pour puits de forage – ±15° (Vertical/Horizontal) – Haute précision – 12 VDC

Inclinomètre bi-axe In-Place (MEMS) pour puits de forage
étendues de mesure: ±15° (Vertical) / ±15° (Horizontal)
Résolution : < 10 arc secondes
Précision : ±0,1 % F.S
Boîtier : tube plastique ABS
Technologie MEMS
Filtre passe-bas interne – suivi de déplacements lents
Signal de sortie: RS-485, protocole Modbus RTU (numérique)
Bus : chaînage multi-capteurs (adressage RS-485)
Bande passante typique : 0-10hz
Dimensions: Φ32 mm x 215 mm
tension d'alimentation: 12 VDC
Température d'utilisation : -20 °C to 80 °C

Livrable habituellement sous 2-3 mois

Présentation

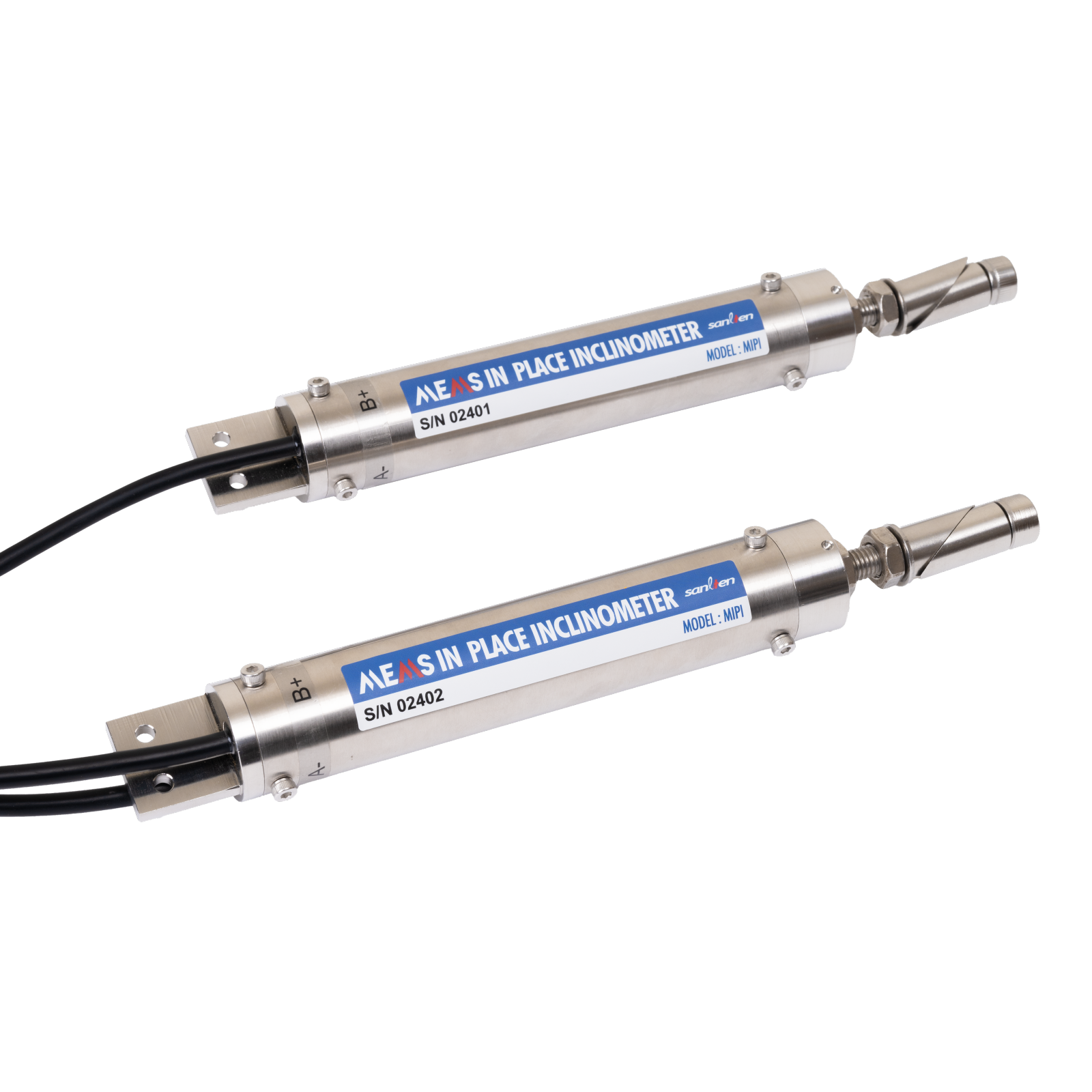

Le modèle MIPI est un inclinomètre uni ou bi-axe (selon le besoin) numérique de haute précision, conçu pour la surveillance des sols, des glissements de terrain, des ouvrages de soutènement, des remblais ou des structures profondes. Basé sur une technologie MEMS robuste et stable, il assure un suivi continu des déformations avec une résolution angulaire < 10 arc secondes sur une plage de mesure ±15°. Le signal de mesure est transmis en numérique via RS-485 (protocole Modbus RTU), permettant la connexion en chaîne de plusieurs capteurs le long d’un même forage pour un suivi précis et automatisé.

Spécifications

étendue de mesure	±15°
Résolution	< 10 arc secondes
Précision	±0,1 % F.S
Temps de réponse	0,15 sec
Alimentation	12 VDC
Environnemental	-20 °C to 80 °C
Matériau	Acier inoxydable
Connectique	Sortie câble 3m 6 fils

Installation

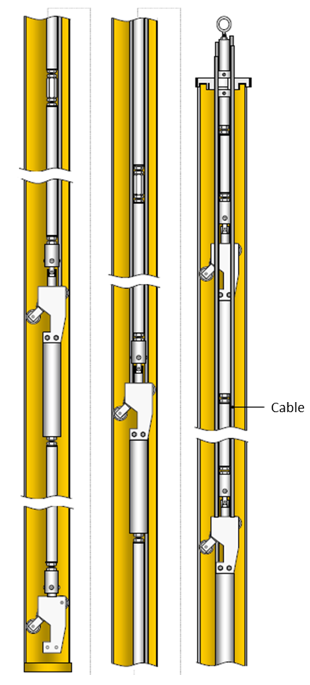

L’inclinomètre de forage IPI-MEMS MIPI est conçu pour être installé en série dans des tubes inclinometriques afin de constituer une chaîne de mesure continue le long d’un forage vertical ou incliné.

Le système permet de composer une instrumentation multi-niveaux pour la surveillance de glissements de terrain, remblais, ouvrages de soutènement ou structures profondes, avec un nombre de capteurs ajustable selon la profondeur du puits. Tous les accessoires requis (tiges, connecteurs, câbles, boîtiers de jonction, coffrets d’acquisition, etc.) sont disponibles sur demande.

L’alimentation typique est de 12 VDC, et la communication se fait via RS-485 (Modbus RTU). Une solution complète de surveillance à distance peut être proposée, intégrant acquisition, enregistrement et visualisation des données sur plateforme web.
