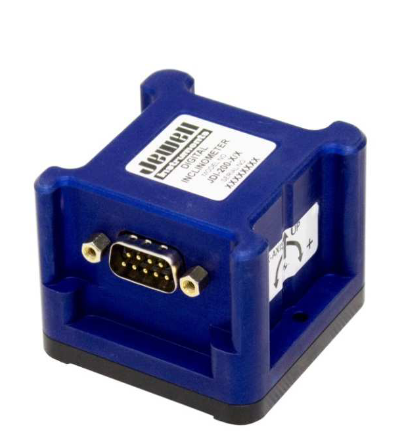

Ref: JDI-100 | JDI-200

inclinomètre MEMS 1 ou 2 axes industriel - 1 à 60° - IP67 - Sortie RS-485

  • Capteur d'inclinaison MEMS industriel
  • Version mono axe ou 2 axes
  • 5 Etendues de mesure : ± 1°, ± 3°, ± 14.5°, ± 30°, ± 60°
  • Signal de sortie : RS-485
  • Précision < 0.05% de la PE
  • Résolution max : 0.004°
  • Température d'utilisation : -55 à +85°C
  • alimentation: 12-30 VDC
  • Boîtier IP67
  • Capteur de température intégré
  • Poids 160g

Télécharger la fiche produit

?

Présentation

Les inclinomètres de la série JDI constituent une option intéressante pour les applications industrielles recherchant une mesure d'angle d'inclinaison faible dynamique précise, une interface numérique, résistante pour un coût raisonnable. Le principe de mesure repose sur l'utilisation de composants MEMS capacitifs. La précision obtenue est de 0.05% de la pleine échelle pour une bande passante pouvant atteindre selon la fréquence d'acquisition 30Hz.

2 versions sont disponibles : le JDI-100 (version monoaxe) et le JDI-200 (Version 2 axes X, Y). Pour chacun de ces modèles, l'étendue de mesure peut être sélectionnée parmi 5 choix: : ± 1°, ± 3°, ±14.5°, ± 30° ou ± 90.0°. L'interface de sortie est de type série (RS-485), permettant de connecter aisément plusieurs de ces modules au port USB ou Ethernet d'un PC ou enregistreur via un convertisseur USB ou Ethernet proposé en option.

Les inclinomètres JDI-100 et JDI-200 sont conçus pour une utilisation continue en environnement industriel: large plage de température de fonctionnement (-40 à +85°C), résistances aux vibrations et chocs élevée (limite de choc: 100g), boitier IP67.

Installation

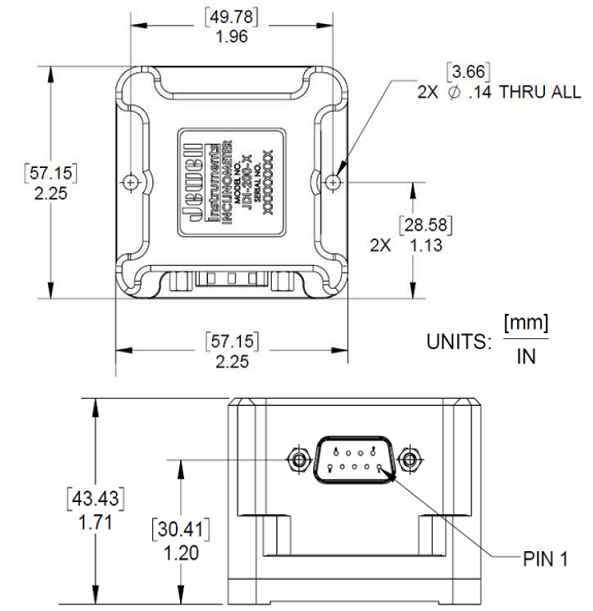

Le montage des l'inclinomètres JDI-100 et JDI-200 sur l'application est réalisé par l'intermédiaire de 2 vis M3. L'alimentation de l'inclinomètre se fait en 12-30 VDC. Le connecteur est de type DB9 mâle.

Applications

  • Automatisation industrielle
  • Surveillance de panneaux photovoltaiques
  • grues mobiles
  • Surveillance de rails
  • Niveau de plateforme
Technologie
MEMS Capacitif
Nombre de composantes
1 Axes, 2 Axes
Etendue de mesure
1 / 3 / 14.5 / 30 / 60 °
Résolution angulaire
0.001° - 0.01°
Application
OEM
Non linéarité (% PE)
± 0.01 %
Non-répétabilité
0.01 % FS
Signal de sortie
RS-232/422/485
Interface
RS-485
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 85 °C
Connecteur
DB9-mâle
Classe de Protection
IP67
Matériau
Acier
Poids
0.16

Modèles disponibles

  • JDI-100-1: ±1.0°
  • JDI-100-3: ±3.0°
  • JDI-100-14.5: ±14.5°
  • JDI-100-30: ±30.0°
  • JDI-100-90: ±90.0°

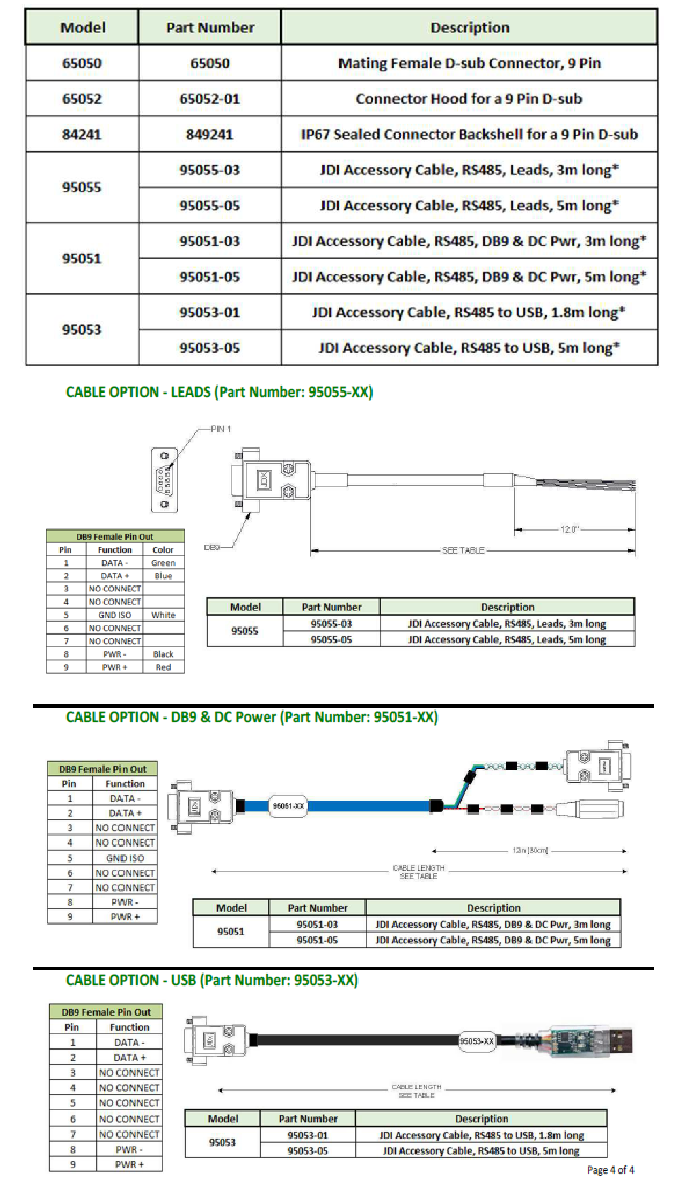

options

  • Sortie température
  • afficheurs
  • Systèmes d'acquisition de données
