InclinoTrack : solution de monitoring d’inclinaison pour infrastructures et ouvrages d’art

InclinoTrack est une solution complète de surveillance inclinométrique automatisée dédiée au suivi en temps réel de l’inclinaison des infrastructures de génie civil, ouvrages d’art, plateformes industrielles, structures ferroviaires, ponts, bâtiments, barrages, grues, mâts et équipements sensibles.

La solution associe des capteurs inclinométriques de précision, un coffret durci d’acquisition terrain, une colonne lumineuse de signalisation locale et une plateforme web de supervision appelée PMI-CloudView.

Elle permet de mesurer, visualiser, historiser et analyser les variations d’inclinaison afin de détecter rapidement toute dérive ou anomalie structurelle.

Surveillance d’inclinaison automatisée pour infrastructures critiques

Les infrastructures sont soumises à de nombreuses sollicitations pouvant entraîner des déformations ou des mouvements angulaires :

charges mécaniques, trafic ferroviaire ou routier, efforts d’exploitation, vent, température, sismicité, vibrations, tassements différentiels, vieillissement des matériaux, travaux à proximité ou encore variations hydrauliques.

Ces phénomènes peuvent provoquer des variations d’inclinaison, parfois faibles au départ, mais significatives dans le temps. Une évolution angulaire anormale peut être le signe précurseur de désordres structurels plus importants : fissuration, flambement, déplacement d’appui, instabilité d’une plateforme, déformation d’un ouvrage ou dégradation d’un élément porteur.

InclinoTrack permet de détecter ces variations automatiquement, sans intervention humaine régulière sur site.

Objectifs de la solution InclinoTrack

La solution InclinoTrack répond aux enjeux du monitoring structurel et de la maintenance préventive :

• Détecter les variations d’inclinaison sur un ou deux axes
• Surveiller les ouvrages en continu, localement et à distance
• Prévenir les incidents grâce à des seuils d’alerte configurables
• Identifier les dérives progressives avant qu’elles ne deviennent critiques
• Réduire les interventions terrain grâce à une supervision web
• Alerter rapidement les opérateurs en cas de dépassement de seuil
• Télécharger et exploiter les données pour analyse ou reporting
• Prolonger la durée de vie des infrastructures grâce à un suivi continu

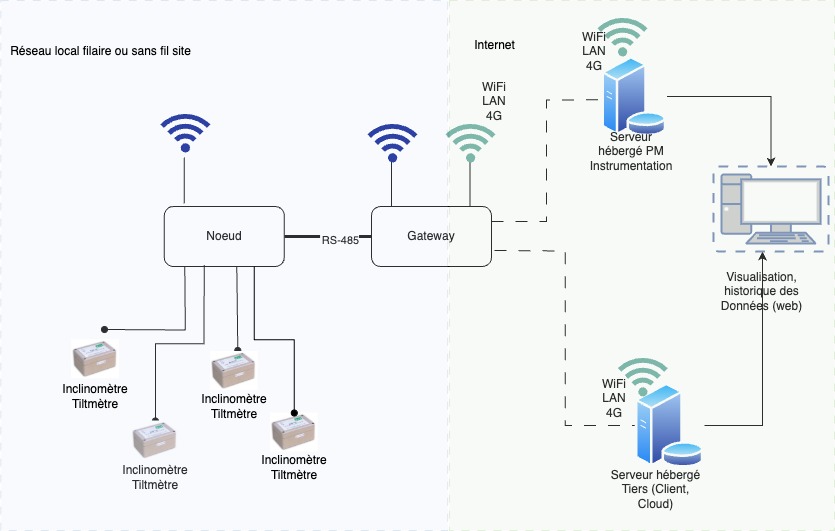

Principe de fonctionnement

InclinoTrack repose sur une architecture simple et robuste :

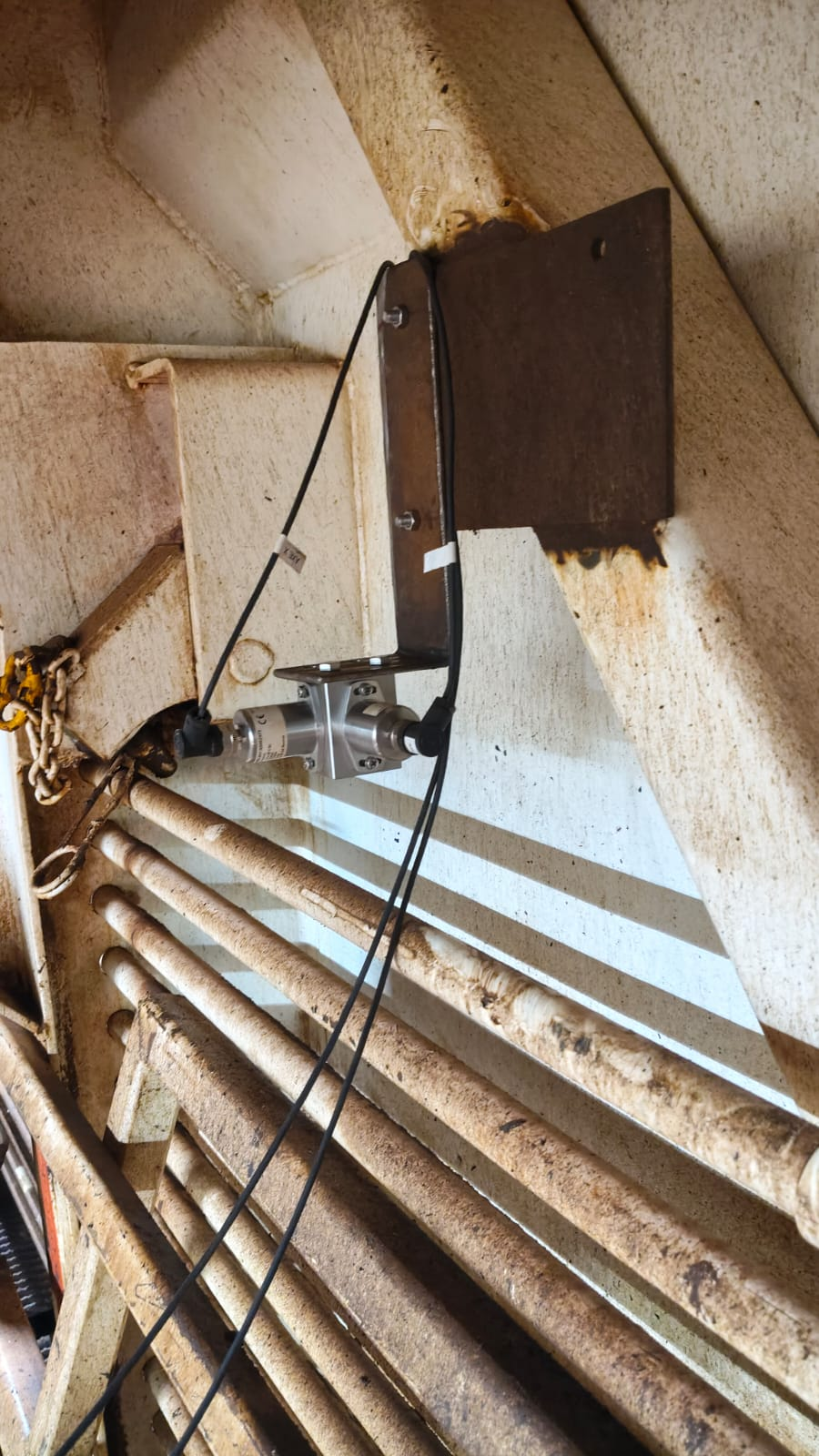

1. Les inclinomètres mesurent l’inclinaison de la structure sur l’axe X, l’axe Y ou les deux axes.
2. Les signaux capteurs sont transmis au coffret durci InclinoTrack.
3. Le coffret assure l’acquisition, le traitement et la transmission des données.
4. Les mesures sont envoyées vers la plateforme web PMI-CloudView.
5. L’utilisateur consulte les mesures, historiques, courbes et alertes depuis un navigateur web.
6. Une colonne lumineuse locale indique directement l’état du système sur site.

Selon la configuration projet, les mesures peuvent être réalisées automatiquement à intervalle régulier, par exemple toutes les minutes, avec une unité de mesure en degrés.

Les plages de mesure peuvent être adaptées selon l’application : ±3°, ±5°, ±10°, ±30°, ±60°, ±90° ou autres plages disponibles selon le capteur sélectionné.

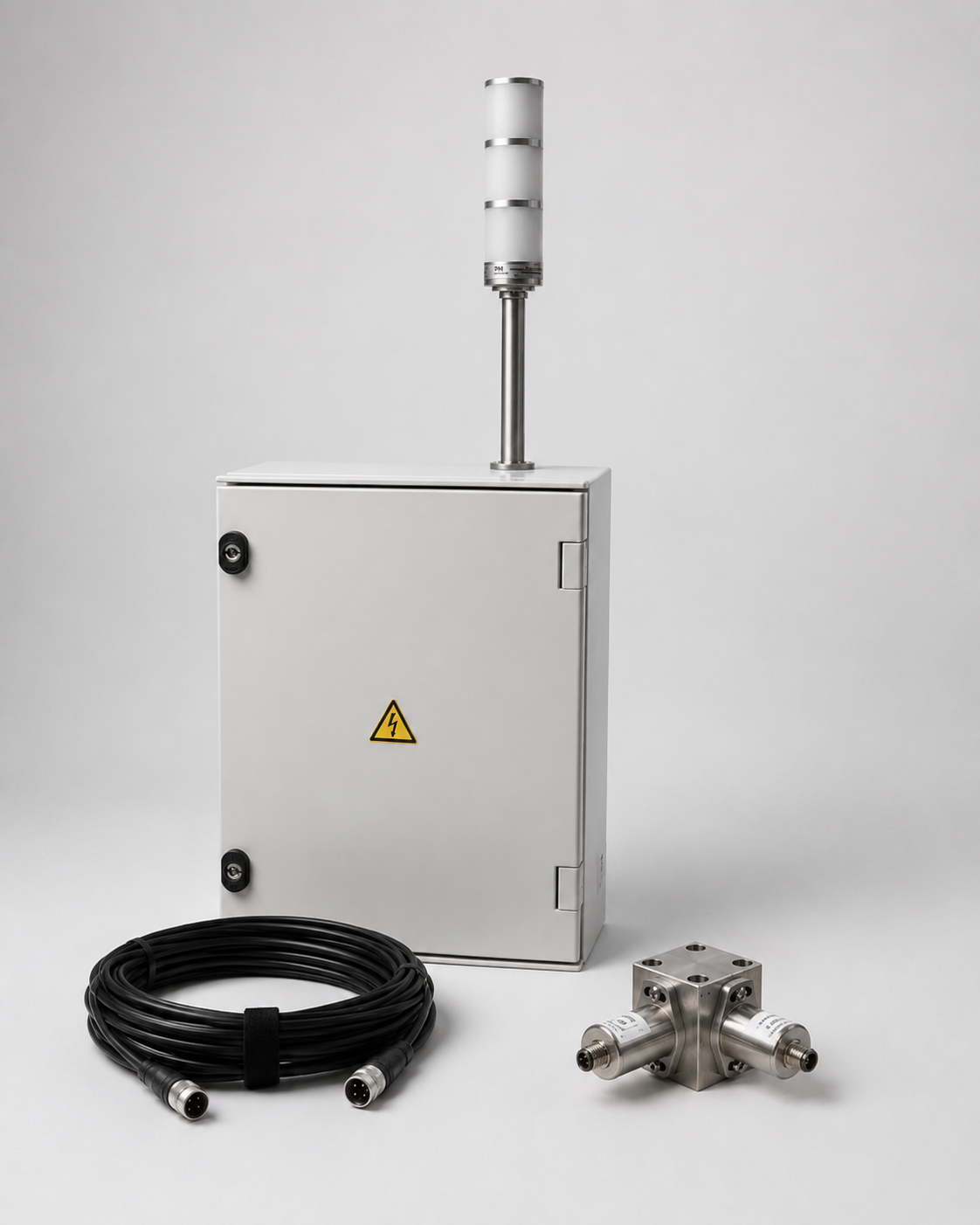

Coffret durci InclinoTrack

Le coffret durci InclinoTrack est l’unité terrain de la solution. Il intègre l’électronique nécessaire à l’acquisition, à la communication et à la gestion des alertes.

Il peut être installé en environnement industriel, sur chantier, sur ouvrage d’art ou à proximité d’une infrastructure à surveiller.

Le coffret peut intégrer :

• des entrées capteurs analogiques ou numériques
• une alimentation 24 Vdc ou 230 Vac selon configuration
• une connexion réseau Ethernet
• une transmission vers la plateforme PMI-CloudView
• une gestion locale des états d’alerte
• une colonne lumineuse de signalisation
• une possibilité de diagnostic à distance lorsque le système est connecté à Internet

Le coffret est configuré avant livraison selon les besoins du projet afin de faciliter la mise en service sur site.

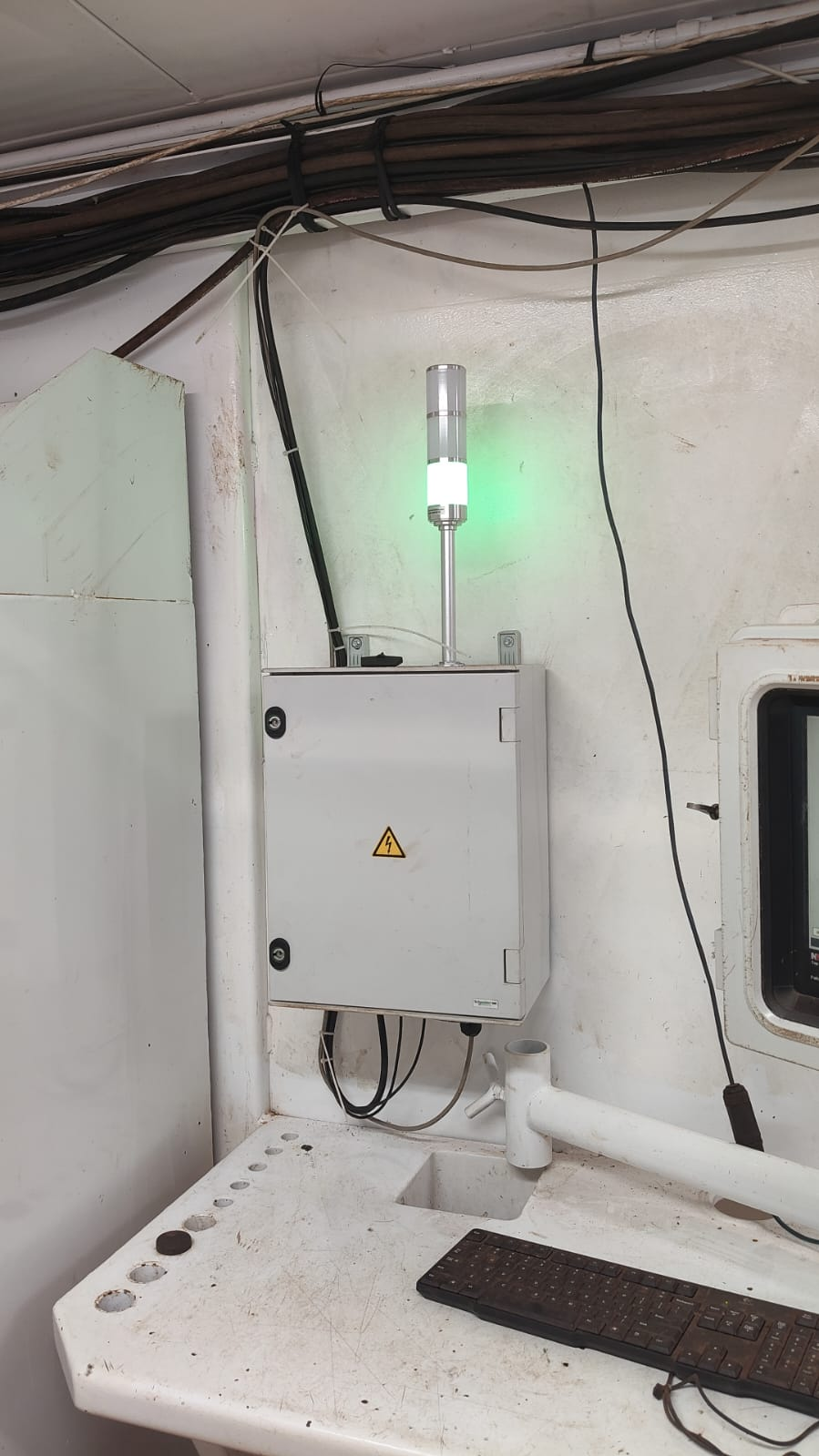

Colonne lumineuse de signalisation

La colonne lumineuse permet une lecture immédiate de l’état du système directement sur site.

Elle complète la supervision web en donnant aux opérateurs une indication visuelle rapide de l’état des mesures et du système.

L’état de la colonne lumineuse peut être rafraîchi automatiquement selon la fréquence d’acquisition définie pour le projet.

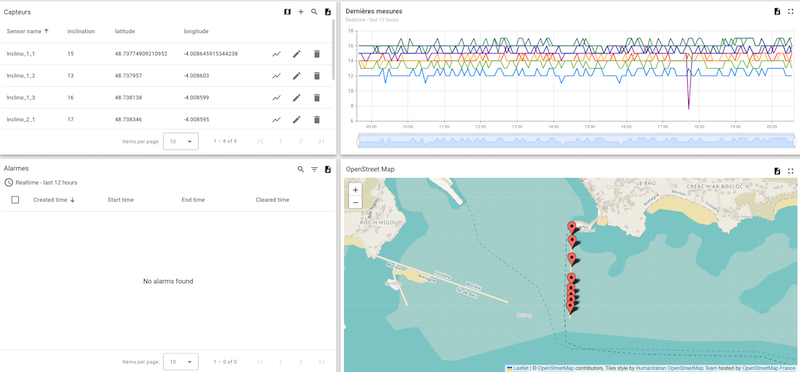

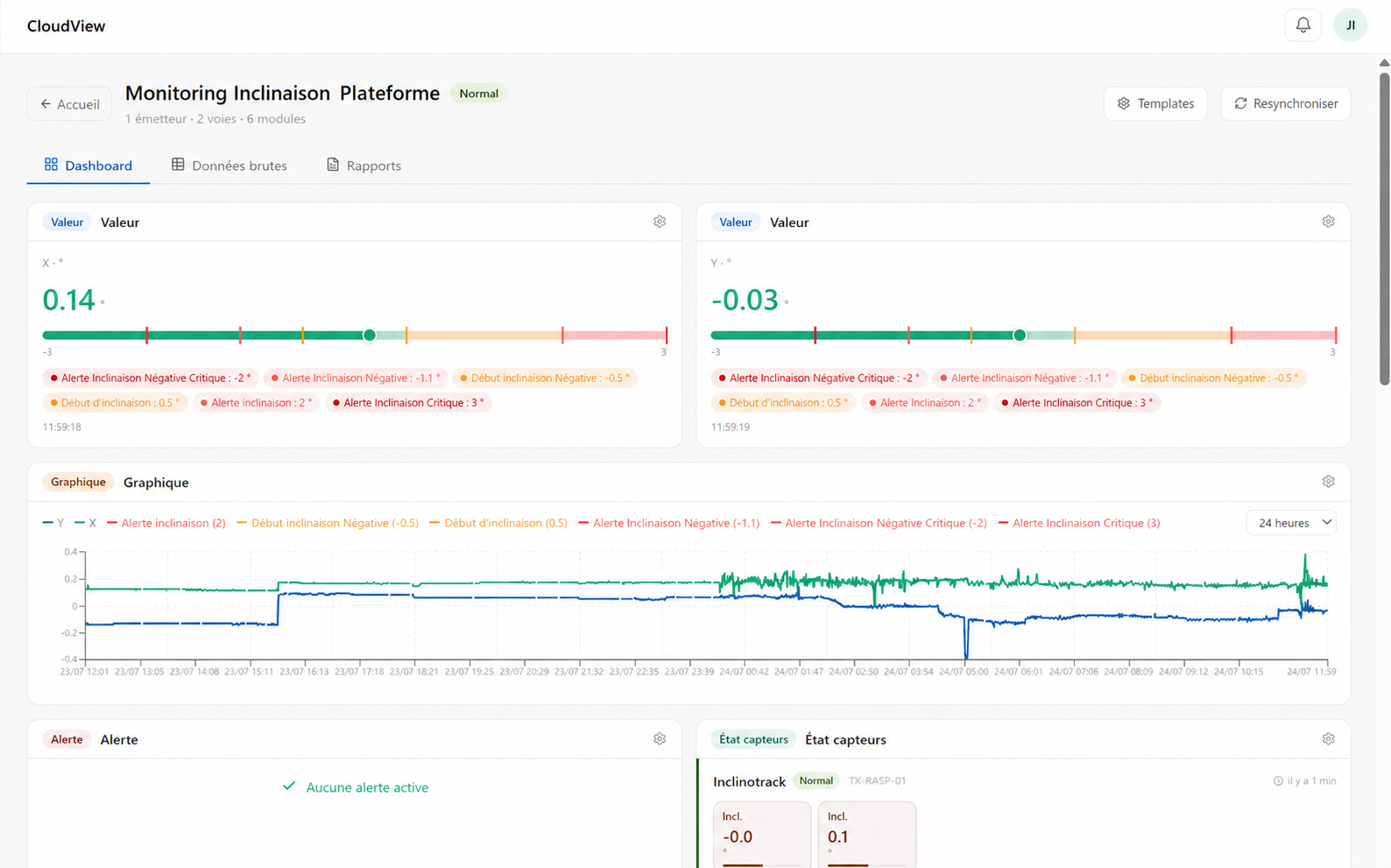

Plateforme de supervision PMI-CloudView

Les données mesurées par InclinoTrack sont accessibles depuis la plateforme web PMI-CloudView.

Cette interface permet de centraliser les données, consulter les historiques, visualiser les tendances et gérer les alertes.

PMI-CloudView permet notamment :

• la visualisation des mesures en temps réel
• l’affichage des données sous forme numérique et graphique
• la consultation de l’historique des mesures
• la configuration des seuils d’alerte
• le téléchargement des données au format CSV
• la génération de rapports
• l’automatisation des rapports selon un intervalle défini
• la gestion des utilisateurs et des droits d’accès
• l’accès distant depuis PC, tablette ou smartphone

Seuils d’alerte configurables

InclinoTrack permet de configurer des seuils adaptés aux contraintes de chaque ouvrage ou équipement surveillé.

Les seuils peuvent être définis selon :

• l’axe de mesure : X, Y ou les deux
• le sens de variation : positif ou négatif
• le niveau d’alerte : warning ou critique
• les limites admissibles de l’ouvrage surveillé

La plateforme permet par exemple de définir des seuils de préalerte et des seuils critiques afin de distinguer une simple dérive à surveiller d’un dépassement nécessitant une action immédiate.

Les seuils peuvent être modifiés depuis PMI-CloudView par un utilisateur disposant des droits nécessaires.

Gestion des accès utilisateurs

PMI-CloudView permet de gérer plusieurs niveaux d’accès selon le rôle de l’utilisateur.

Accès Client Admin

Le profil Client Admin permet généralement :

• la visualisation des données
• la consultation des historiques
• la modification des seuils
• le téléchargement des données
• la génération de rapports
• la configuration de rapports automatiques
• l’accès aux paramètres disponibles pour le projet

Accès Client Utilisateur ou Viewer

Le profil Client Utilisateur ou Viewer permet principalement :

• la consultation du dashboard
• la visualisation des mesures principales
• la lecture des courbes et historiques
• l’accès aux informations de suivi sans modification des paramètres critiques

Cette gestion des droits permet de sécuriser l’exploitation du système tout en donnant aux équipes terrain, maintenance ou exploitation un accès simple aux informations importantes.

Archivage, export et rapports

InclinoTrack facilite l’exploitation des données de monitoring grâce à des fonctions d’archivage, d’export et de reporting.

Les données peuvent être :

• archivées sur la plateforme PMI-CloudView
• consultées depuis un navigateur web
• téléchargées au format CSV
• analysées localement dans un tableur ou un logiciel métier
• intégrées dans des rapports de suivi
• utilisées pour documenter l’évolution de l’ouvrage dans le temps

La génération de rapports peut être réalisée manuellement ou automatisée selon une fréquence définie : quotidienne, hebdomadaire, mensuelle ou selon les besoins du projet.

Spécifications techniques générales

Inclinomètres compatibles

InclinoTrack peut être associé à différentes familles d’inclinomètres selon la précision attendue, la plage de mesure, l’environnement d’installation et le type de sortie souhaité.

Le choix du capteur dépend de plusieurs critères :

• plage de mesure attendue
• résolution nécessaire
• précision recherchée
• environnement d’installation
• type de sortie souhaité
• distance entre les capteurs et le coffret
• durée de la campagne de monitoring
• besoin de supervision locale ou cloud

Applications typiques

La solution InclinoTrack convient aux projets nécessitant un suivi fiable de l’inclinaison ou de la rotation d’une structure.

Applications courantes :

• monitoring de ponts et ouvrages d’art
• surveillance de voies ferroviaires
• suivi d’inclinaison de plateformes industrielles
• contrôle de stabilité de bâtiments
• surveillance de barrages et ouvrages hydrauliques
• instrumentation de tunnels et galeries
• suivi de mâts, pylônes et antennes
• surveillance de grues, portiques et équipements de levage
• monitoring de structures offshore
• contrôle de mouvements liés aux travaux de génie civil
• surveillance de structures sensibles en exploitation

Plateformes offshore	Voies ferroviaires	Ponts et ouvrages d’art	Génie civil	Antennes et pylônes	Barrages hydrauliques

Avantages de la solution InclinoTrack

Surveillance automatisée

InclinoTrack assure une acquisition automatique des mesures d’inclinaison, sans intervention manuelle régulière sur site.

Supervision à distance

Les données sont accessibles depuis PMI-CloudView, ce qui permet de suivre un ou plusieurs ouvrages à distance.

Alertes configurables

Les seuils warning et critiques permettent d’être informé rapidement en cas de dérive ou de dépassement.

Signalisation locale

La colonne lumineuse fournit une indication visuelle immédiate pour les équipes présentes sur site.

Adaptabilité terrain

La solution peut être adaptée aux contraintes du projet : nombre d’axes, plage de mesure, alimentation, type de capteur, réseau, fréquence d’acquisition et mode de supervision.

Réduction des coûts de suivi

Le monitoring à distance limite les déplacements sur site et permet une maintenance plus ciblée.

Exploitation simple des données

Les mesures peuvent être visualisées, exportées et intégrées dans des rapports de suivi.

Pourquoi mettre en place une surveillance inclinométrique ?

La mesure d’inclinaison est un indicateur clé dans de nombreuses applications de surveillance structurelle.

Elle permet de détecter :

• un mouvement progressif d’un ouvrage
• une rotation anormale d’une plateforme
• un tassement différentiel
• une déformation sous charge
• une dérive liée à la température ou à l’environnement
• un comportement inhabituel avant apparition de dommages visibles

En intégrant une solution comme InclinoTrack, les exploitants disposent d’un outil d’aide à la décision pour anticiper les risques, prioriser les interventions et documenter l’évolution de l’ouvrage dans le temps.

Solution clé en main pour le monitoring d’inclinaison

InclinoTrack est une solution clé en main, configurable selon les besoins du projet.

PM Instrumentation peut accompagner le client dans :

• le choix des capteurs inclinométriques
• la définition des plages de mesure
• la configuration des seuils d’alerte
• la fourniture du coffret durci
• l’intégration de la colonne lumineuse
• la mise en service de la plateforme PMI-CloudView
• la création du dashboard de supervision
• la configuration des accès utilisateurs
• l’assistance au démarrage
• le diagnostic à distance lorsque le système est connecté

InclinoTrack permet ainsi de mettre en place rapidement un système de monitoring d’inclinaison fiable, évolutif et exploitable à distance, adapté aux contraintes des infrastructures modernes.

Mots-clés associés

Monitoring inclinaison, surveillance inclinométrique, inclinomètre connecté, monitoring structurel, suivi d’inclinaison, surveillance ouvrage d’art, monitoring pont, monitoring ferroviaire, capteur inclinométrique, coffret d’acquisition terrain, plateforme de supervision cloud, PMI-CloudView, surveillance structurelle, génie civil, instrumentation d’ouvrage, alerte dépassement seuil, maintenance préventive infrastructure.

Noeud

Passerelle

• Inclinomètres
• étendues de mesure
• versions étanches
• Nombre de lecture par jour
• connectivité (LAN, WiFi ou 4G)
• Programmation des alarmes, notifications
• analyse de dérive
• achat ou location

• câblage
• accessoires de montage
