Ref: TIPS P603 / X603

Tiltmètre industriel monoaxe - +/-8 à +/-80 deg - IP67 - Option ATEX

  • Inclinomètre monaxe inductif
  • Etendue de mesure: ± 7.5 à ± 80°
  • Signal de sortie : tension ou courant
  • Précision : < 0,25%
  • Bande passante : 0 - 4 Hz
  • Protection: IP67
  • Diamètre: 35 mm
  • Sortie connecteur
  • Temperature d'utilisation: -40 °C à 125 °C
  • Version ATEX disponible

Télécharger la fiche produit

?

Présentation

Le TIPS P603 est un capteur d'inclinaison inductif précis et robuste répondant aux besoins de la plupart des applications scientifiques et industrielles. Les plages de mesure sont spécifiables au degré sur des gammes comprises entre +/- 7.5° et +/- 80°. Le capteur est alimenté par une tension continue, et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou 4-20mA compatible avec tout système d'acquisition analogique.

La technologie inductive, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures). Autre atout : une résolution infinie, et une excellente réponse fréquentielle (> 10 kHz), pour la réalisation d'asservissement haute dynamique, ou de l'étude vibratoire.

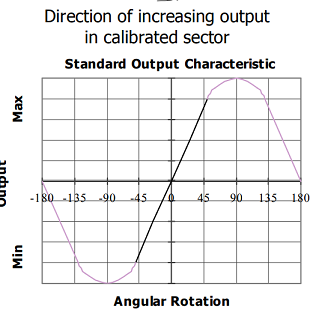

Le signal de sortie analogique est linéaire avec l'angle d'inclinaison (non-linarité: < ± 0,25° pour 100° d'inclinaison)

Installation

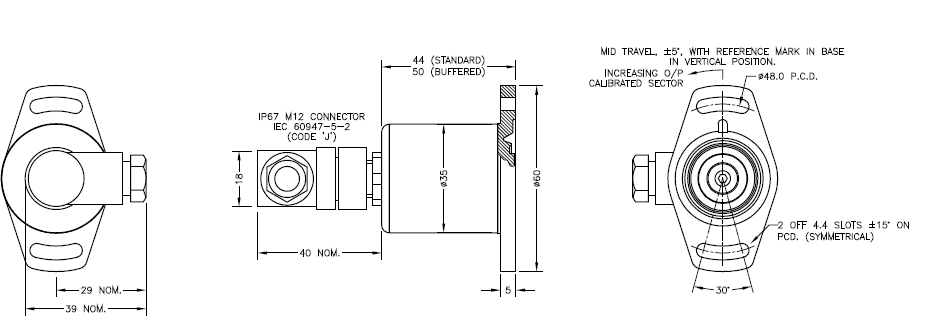

Le corps du capteur est en acier inoxydable. La partie fixe (corps) du capteur TIPS P603 est fixée à l'aide d'une bride de fixation avec 2 ouvertures de 30° et 4.5mm de hauteur impérativement à une surface verticale. La connectique électrique est un connecteur M12 4-pins. Plusieurs types de signaux de sortie sont proposés.

Version ATEX

Le capteur de position inductif d'inclinaison X603 TIPS® incorpore un système électronique EX07 certifié ATEX / IECEx pour une utilisation dans des atmosphères de gaz / vapeurs potentiellement explosives. Le X603 est conçu pour les applications de rétroaction industrielles et scientifiques.

Il est idéal pour les constructeurs OEM qui recherchent de bonnes performances de capteur pour les applications difficiles dans les zones dangereuses. Comme pour le P603, le X603 est livré avec une sortie calibrée selon l'angle souhaité par le client, entre 16 et 160 degrés, et une protection CEM intégrée.

Applications

  • Machines-outils
  • Bateaux
  • Bâtiment
  • Engins de chantier
Technologie
inductif
Nombre de composantes
1 Axes
Bande passante (-3 dB)
4 Hz
Application
OEM, ATEX
Non linéarité (% PE)
± 0.25 %
Non-répétabilité
0 % FS
Signal de sortie
analogique (tension)
Tension d'alimentation
10 Vcc
Classe de Protection
IP67
Matériau
Acier
