Ref: TIPS S623/X623

Inclinomètre uniaxial immergeable - profondeur 3500 m - ±7.5° à ±80° - Option ATEX

  • Inclinomètre inductif monoaxe
  • Etendue de mesure: ± 7.5 à ± 80°
  • Etanche IP68 350bar
  • Sortie analogique tension ou courant
  • Précision : <= 0,25% jusqu'à +/-50°

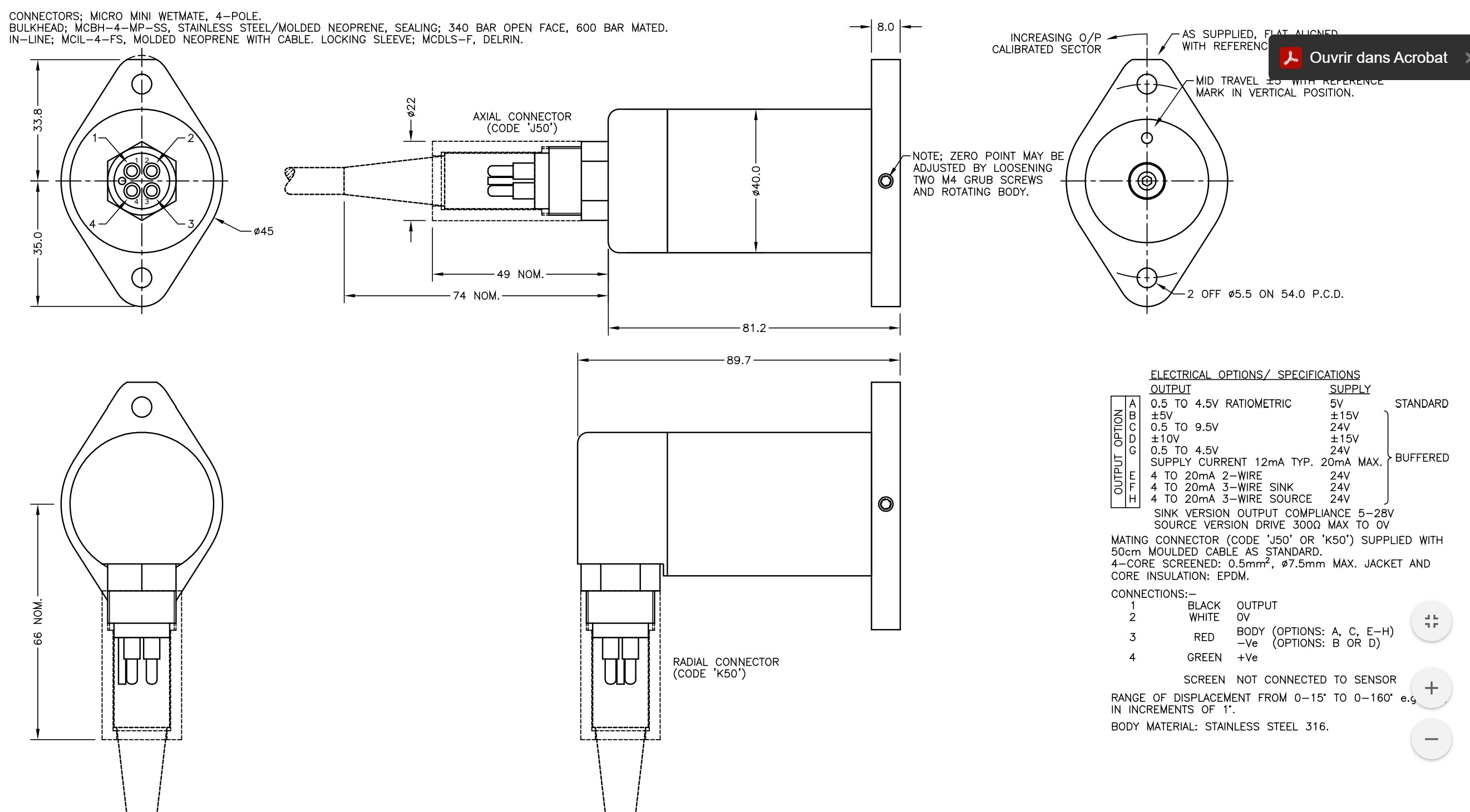

  • Diamètre du corps: 40 mm
  • Sortie connecteur
  • Matériau : Inox 316
  • Montage par bride
  • Temperature d'utilisation: -4 °C à 50 °C
  • Bande passante : 0-4Hz
  • Version ATEX en option

Télécharger la fiche produit

?

Présentation

Le capteur d'inclinaison inductif S623 est la version immergeable de l’inclinomètre P603. Avec un niveau d'étanchéité IP68 350 bars, cet inclinomètre est conçu pour les applications sous-marines marines et offshore jusqu'à 3500 m de profondeur, comme par exemple les véhicules sous-marins téléguidés. Dans cette version immergeable, l'inclinomètre est livré avec un connecteur haute pression à contact mouillé.

La plage de calibration du S623 peut être spécifiée au degré près par le client entre +/- 7.5 et +/-80°. Un certificat de calibration est fourni avec chaque capteur. La sortie tension ou courant est linéaire avec l'angle d'inclinaison, et un repère est usiné sur le capteur pour identifier le zéro de calbration.

Installation

Le corps du capteur S623 est en acier inoxydable et intègre une bride pour le montage impérativement sur une surface verticale. La tension d'alimentation et le signal de sortie peuvent être sélectionnés parmi un large choix.

Une protection CEM complète est intégrée.

Version ATEX

Une version ATEX est également disponible TIPS X623 - Intrinsically safe for Gas to: Ex II 1G

Applications

  • éoliennes maritimes
  • Robots d'exploration
  • Drones sous-marins
  • bouées
Technologie
inductif
Nombre de composantes
1 Axes
Etendue de mesure
80 °
Résolution angulaire
< 0.000001°
Bande passante (-3 dB)
4 Hz
Application
ATEX, Immergeable
Non linéarité (% PE)
± 0.25 %
Non-répétabilité
0 % FS
Signal de sortie
analogique (tension)
Sortie analogique
0-10 VDC, 0-5 VDC, 4-20 mA
Tension d'alimentation
10 Vcc
Température de fonctionnement
-4 à 50 °C
Normes / Certifications
ATEX
Classe de Protection
IP68
Matériau
Acier

  • Etendues de mesure spécifiques
  • Cablage sur demande

Types de sortie et alimentation disponibles :

0.5 - 4.5V (ratiometric with supply) +5V (4.5 - 5.5V) ≥ 5kΩ B ±5V ±15V nom. (±9 - 28V) ≥ 5kΩ C 0.5 - 9.5V +24V nom. (13 - 28V) ≥ 5kΩ D ±10V ±15V nom. (±13.5 - 28V) ≥ 5kΩ E 4 - 20mA 2 wire Current Loop +24V nom. (18 - 28V) ≈ 0 - 300Ω max. @24V ~ 1.2 to 6V across 300Ω {RL max. = (Vs - 18) / 20-3} F 4 - 20mA 3 wire Sink +24V nom. (13 - 28V) ≈ 0 - 950Ω max. @24V ~ 3.8 to 19V across 950Ω {RL max. = (Vs - 5) / 20-3} G 0.5 - 4.5V +24V nom. (9 - 28V) ≥ 5kΩ H 4 - 20mA 3 wire Source +24V nom. (13 - 28V) ≈ 0 - 300Ω max. ~ 1.2 to 6V across 300Ω

Nous consulter ou voir la documentation

  • Afficheur conditionneur
  • Cables spécifiques
