Ref: GL 240

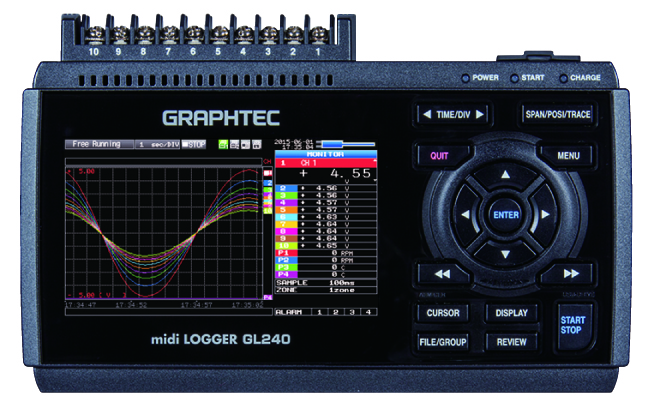

Enregistreur autonome 10 voies de mesure analogiques avec afficheur

  • Enregistreur autonome à 10 voies de mesure
  • 10 Entrées universelles : Tension / Thermocouples / Humidité
  • 4 voies comptage d'impulsions ou 4 voies logiques
  • 4 sorties alarme (câble en option)
  • Mesure continue ou périodique
  • Période d'échantillonnage jusqu'à 100 ms
  • Enregistrement sur carte SD (max 32 Go)
  • Visualisation des mesures sur écran couleur TFT de 4,3 pouces
  • Transfert des données à la volée via USB ou WiFi
  • Résolution : 16 bits
  • Alimentation: 8,5-24VDC ou AC

Télécharger la fiche produit

?

Présentation

Le module d'acquisition GL-240 est un système polyvalent et configurable pour les instrumentations mobiles et applications de surveillance à distance.

10 voies analogiques universelles

Le GL-240 permet l'acquisition de signaux de mesure de capteurs actifs (tension, 4-20 mA), signaux impulsionnels ou capteurs de température pour un enregistrement ou transfert à la volée via USB ou WiFi

Type de signal Range
Tension 20 mV - 100 V , 1-5 V (pour entrée 4-20 mA).
Thermocouple Type: K, J, E, T, R, S, B, N, and W (WRe5-26)
Humidité 0 to 100% RH- using the humidity sensor (option B-530)
Impulsion 4ch Rotation count (RPM), Accumulating count, Instant count
TOR 4ch

Echantillonnage jusqu'à 10 ms

Les données acquises sur les 10 voies de mesure sont enregistrées sur la mémoire interne ou une carte micro-SD (32 Go maxi), avec une résolution de 16-Bit Les intervalles de mesure sont configurables. Les valeurs mesurées sont enregistrées simultanément pour les 10 canaux. Le paramétrage des voies de mesure est individuel. L'enregistrement peut être contrôlé via Trigger externe.

Période d'échantillonnage 10ms 20ms 50ms 100ms
Nombre de voies 1 2 5 10
Mesure de Tension
Mesure de température - - -

Capacités d'enregistrement (RAM 2 Go)

Echantillonnage 10ms 50ms 100ms 200ms 500ms 1s 10s
GBD format 41 days 88 days 103 days 207 days Over 365 Over 365 Over 365
CSV format 3 days 11 days 16 days 36 days 91 days 182 days Over 365
  1. Un écran couleur pour le paramétrage du module, ainsi que la visualisation instantanée des données de mesure.

La configuration, l'enregistrement, l'analyse et la gestion des fichiers de données sont réalisés via le logiciel fourni "GL 100_240_840-APS". Le fichier d'enregistrement peut également être exporté au format csv pour un post-traitement sous Excel.

Le système permet de configurer jusqu'à 4 alarmes envoyant des notifications par e-mail ou par téléphone portable. Le boîtier est alimenté en 8,5 à 24 VDC, en 100 à 240 VAC. Une batterie .

Connectivité sans fil (WiFi)

Accès depuis PC ou Smartphone sans fil, via WiFi, en ajoutant le module optionel WiFi au GL-240 et en utilisant le logiciel fourni.

Architecture

Logiciel d'enregistrement

Pour Windows, permet de se connecteur au GL240 depuis le PC, et de paramétrer le module, de visualiser, d'enregistrer les mesures, et d'analyser les fichiers. Jusqu'à 10 modules et 1000 voies sont accessibles depuis une session PC

Affichage graphique ou numérique

Enregistrement direct au format Excel

Fonction SCAN

Acquisition depuis plusieurs devices

Sauvegarde automatique des fichiers d'enregistrement

Les fichiers d'enregistrement peuvent être sauvegardés périodiquement sur une carte SD ou serveur distant en parallèle des acquisitions.

  • Intervalle de sauvegarde : 1, 2, 6, 12, 24 heure(s)
  • Destination du fichier de sauvegarde : Carte mémoire SD ou serveur FTP
  • Format du fichier de données : GBD (binaire) ou CSV (texte).

Options et accessoires

  • Module WiFi pour accès distant depuis PC ou smartphone
  • Batterie Lithium-ion rechargable
  • Câble alimentation DC
  • Résistance de Shunt pour signaux 4-20 mA

Applications

  • Machine outil
  • Banc de test
  • instrumentation mobile
  • Surveillance d'ouvrages
  • Génie Civil
Type d'électronique
Système d'acquisition
Voies d'entrée
10
Signal d'entrée
Thermocouple, tension (0-10V), fréquence
Interface
USB, WiFi
Datalogger
oui
Tension d'alimentation
24 Vcc
Connecteur
Bornier à vis (Vis M3)
Classe de Protection
IP42
Matériau
Aluminium

Approx.188 x 117 x 42 mm (hors protubérances) - Poids: 500 g

  • Module WiFi pour accès distant depuis PC ou smartphone
  • Batterie Lithium-ion rechargable
  • Câble alimentation DC
  • Résistance de précision pour signaux 4-20 mA
  • câblage
  • Valise de transport
  • Module WiFi pour accès distant depuis PC ou smartphone
  • Batterie Lithium-ion rechargable
  • Câble alimentation DC
  • Résistance de précision pour signaux 4-20 mA
  • câblage
  • Valise de transport
