Ref: GSV 2 MSD DI

Enregistreur autonome avec afficheur pour 1 capteur de force - Sortie USB

Afficheur / Conditionneur / enregistreur numérique portable
1 entrée analogique pont de jauges ou tension 0-10 VDC
1 Sortie analogique -5/+5 VDC
1 Sortie - port Série (USB) - Résolution: 24bits .

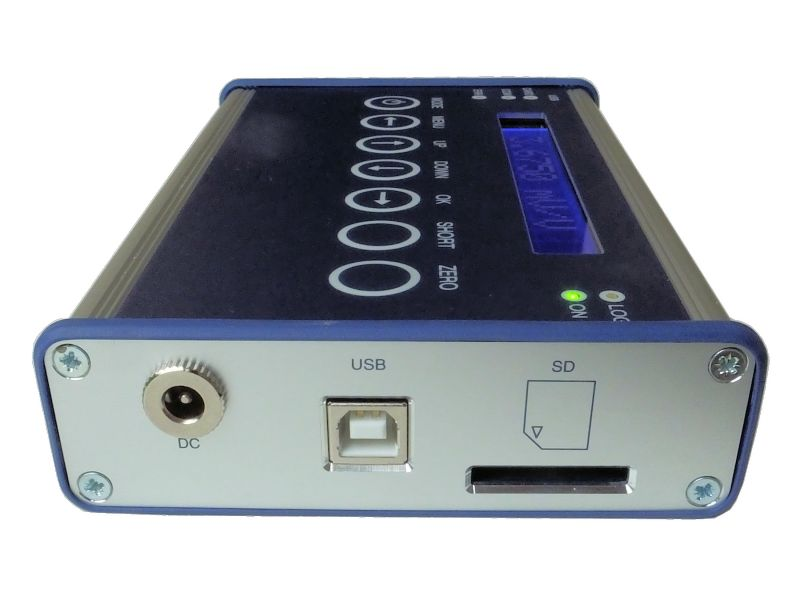

Enregistrement sur carte SD ou via port USB
Alimentation 10-29 VDC par batterie, USB ou alim externe.
Boitier Aluminium IP65
Logiciel d'acquisition et drivers Labview/Matlab inclus

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le GSV-2MSD-DI est un module d'acquisition pour une voie analogique tout-en-un:

Conditionnement du signal pour 1 voie analogique:
Capteur de force, de couple, de pression à pont de jauges.
Pont de jauges complet ou demi à résistances 120/350/1000 Ohm
Capteur de déplacement potentiométrique
Tout capteur amplifié - sortie 0-10 V
Enregistrement des données sur carte SD
1 Sortie analogique -5/+5 V ou sur port USB

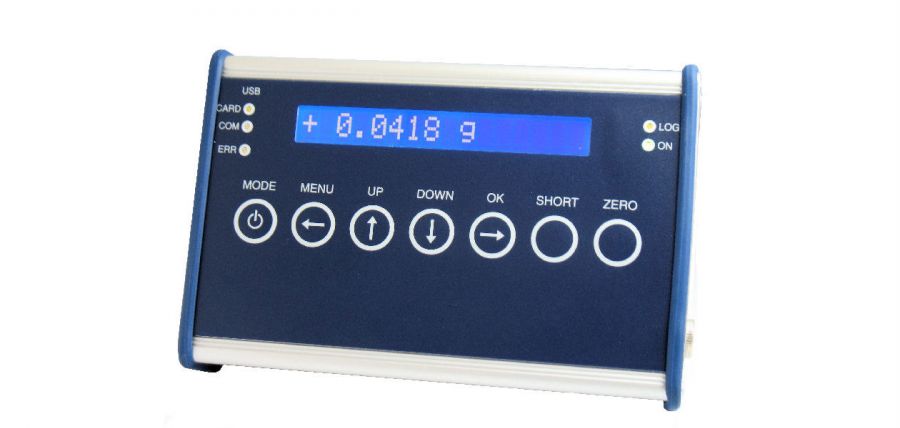

Afficheur

Enregistrement des données de mesure sur carte SD

Les données de mesure peuvent être enregistrées avec horodatage sur une carte SD placée dans le GSV-2MSD-DI. Différents modes de fonctionnement sont proposés: lecture d'une valeur unique, enregistrement permanent déclenché via un trigger externe, enregistrement des valeurs pics etc... L'enregistrement sur carte SD est paramétrable jusqu'à 1 kHz. Le fichier de sortie au format .txt peut être post-traité sur Matlab ou Excel.

Enregistrement des données de mesure sur PC / Automate

L'acquisition des données de mesure est également disponible sur le GSV-2MSD-DI via une interface série (USB). Les données sont lues depuis le logiciel de visualisation / d'acquisition. La fréquence d'acquisition est paramétrable jusqu'à 3750 Hz. Le module GSV-2MSD-DI peut être utilisé avec Matlab ou Labview (drivers fournis), le logiciel gratuit GSVmulti ou un utilitaire programmé en C/C++ (dll disponibles)

Utilisation mobile ou stationnaire

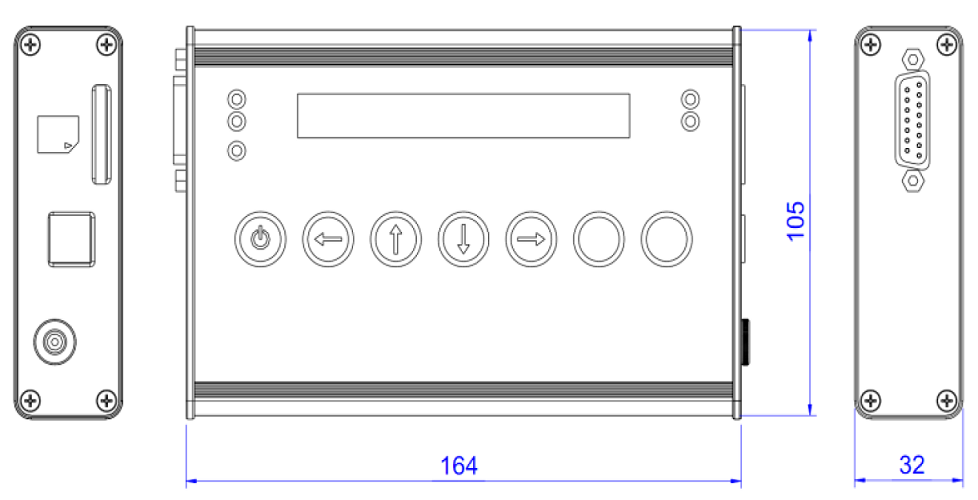

Grâce à ses dimensions compactes (35 x 171 x 110 mm), le GSV-2MSD-DI se glisse dans toutes les poches. Le branchement des capteurs s'effectue via un connecteur enfichable Sub-D à 15 pôles. Le boitier IP65. Jusqu'à 6 configurations de tests peuvent être sauvegardées dans l'appareil, par ex. pour le changement de capteur ou pour la définition rapide des conditions de mesure. Le module peut être alimenté sur batterie, via le port USB, ou via une alimentation externe 10-29 VDC.
