Mesure de couple : Présentation générale

La mesure de couple se fait avec un capteur de couple. Les capteurs de couple peuvent être statiques, rotatifs ou multi-composantes. Pour des mesures statiques la pièce à mesurer ne tourne pas. Cette pièce est contrainte en rotation sans aucun déplacement, seule la déflexion du couplemètre est génératrice de signal de mesure. Cette déflexion est mesurée par des jauges de contrainte.

Pour les mesures de couple rotatif, la pièce, sujet de la mesure de couple, tourne avec l’axe du capteur de couple. Les éléments (jauges de contraint) sont collés sur l’axe en rotation. La transmission sur signal de mesure se fait sans contact. La vitesse de rotation peut être très élevée pour des couples très faibles. Les capteurs de force 6 composantes integrent des composantes de couple statique, généralement sur 3 axes selon Mx, My et My. En fonction de la configuration et des besoins des essais, les capteurs 6 composantes sont un bon compris pour des mesures de forces complémentaire selon les axes d'alignement.

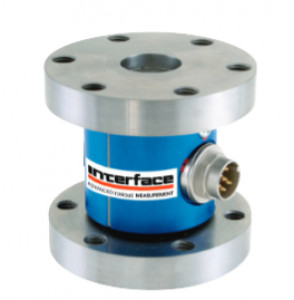

  • Les capteurs de couple statiques sont généralement des capteurs à bride Voir exemples
  • Les couplemètre rotatif sont assemblés avec un accouplement. Voir exemples

Equiper un banc de test avec un capteur de couple

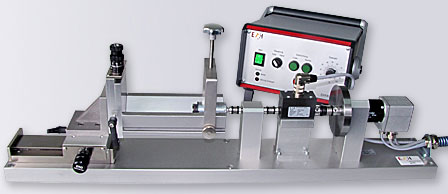

Exemple de réalisation de banc de couple avec les accouplements Exemple d'assemblage d'un couplemètre et accouplements sur un banc de test

Les accoupements permettent de supprimer les efforts liés aux défauts d'alignement lors du montage du couplement. Ils sont selectionnés en fonction de l'étendue de mesure du couplemétre et du diamètre de l'axes de connection. Il est important de selectoinner un accouplement avec les mellieures performances pour une mesure optimum et non perturbée par les efforts parasites.

Mesure de couple industrielle : nos produits de Couple

Les capteurs de couple statique

Les capteurs de couple rotatif ou dynamique

Capteurs de force 6 composantes dont 3 mesures de couples

La chaîne de mesure de force

Les capteurs de couple sont alimentés entre 10 et 24 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheurs : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneurs : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisitions : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
