Analyses des contraintes et déformations des rails

Analyses des contraintes et déformations des rails

Client

  • Exploitant de voies ferrées, en charge de la maintenance de l'infrastructure
  • Laboratoires d'essais sur des éléments des rails
  • Fabricant d'équipements métrologiques et systemes de mesures embarqués
  • Opérateurs de trains

Problématique

Les déformations des rails liées au contrainte peuvent être responsable de situations critiques. Les contraintes peuvent être issues de forte variation de température provocant des allongements ou des rétractions des rails. Les mesures de contrainte, non intrusive, permettent un diagnostic et des alertes sur ces problématiques. Le vieillissement des infrastructures peut aussi aboutir à des situations imposant la surveillance des déformations par analyse de l’évolution des contraintes sur les rails. Cette surveillance apport une information constante sur la vie du rail et le comportement global de la voie.

L’installation de nos solutions ne nécessite pas de compétence dans l’installation des jauges mais une connaissance métier de la maintenance des voies ferrées et des rails.

Solution PM Instrumentation

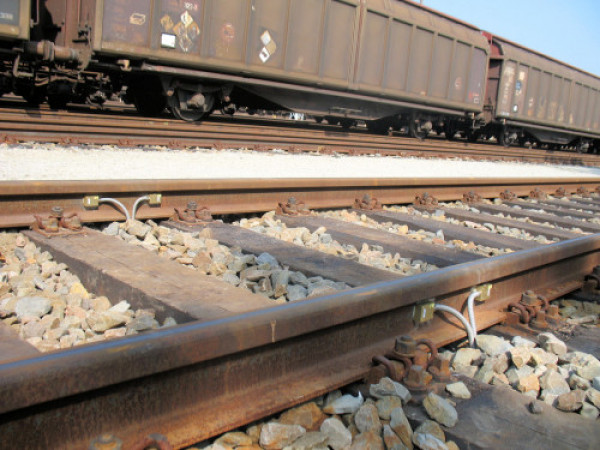

Nous proposons une solution de mesure de déformation pas jauges de contraintes amplifiées. Le DA68 est installé sans perçage du rail, il ne fragilise pas la structure à mesurer. En effet, l’installation par perçage à proximité de la zone de mesure peut perturber les contraintes. Le DA68E (et donc les jauges) est collé sur la surface à analyser. Il s’aliment entre 2.5 et 5V Vcc et délivre un signal entre 1 et 10 Vcc ou 4-20mA pour la contrainte. La calibration se fait sur la piece à mesurer

Avantages client

  • Facilité d'installation, pas de jauges à coller
  • Signal amplifié
  • Alimentation 24 Vcc
  • résultats de mesure immediat

Sélection de produits

capteur de force bouton

LBM

Capteur de force Bouton | Compression - Inox | 110N à 222 kN
Aquisition de mesure

GSV-8DS

Système d'acquisition - 8 voies analogiques - Conditionneur pont de jauges
Jauge de contrainte amplifiée

DA68e / DA68

Extensomètre miniature à coller - 1000 µm/m - sortie amplifiée - IP65
