Pesage de silo et réservoir par extensomètres

Client

Producteur de granules, céréales ou de matériaux de construction

Problématique

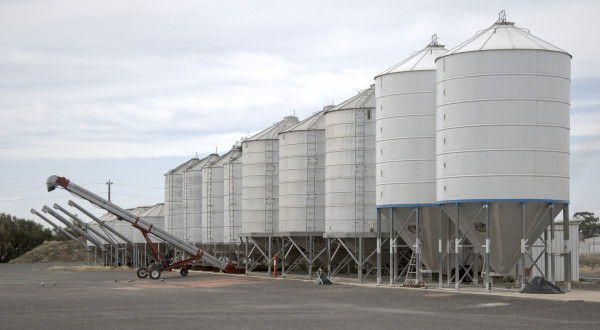

Les matières produites sont stockées dans des silos de plusieurs tonnes de contenance. Le client cherche une solution pour suivre le niveau de charge des silos en continu, et déclencher un nouveau lot de production lorsque le niveau devient faible. Ses challenges :

Aucune modification possible de la structure existante
L’installation doit pouvoir être réalisée par lui-même, et ne nécessiter aucune expertise particulière
La mesure doit être répétable et stable dans le temps
La mesure doit être facilement raccordable à un afficheur, ou automate.

Solution deployée

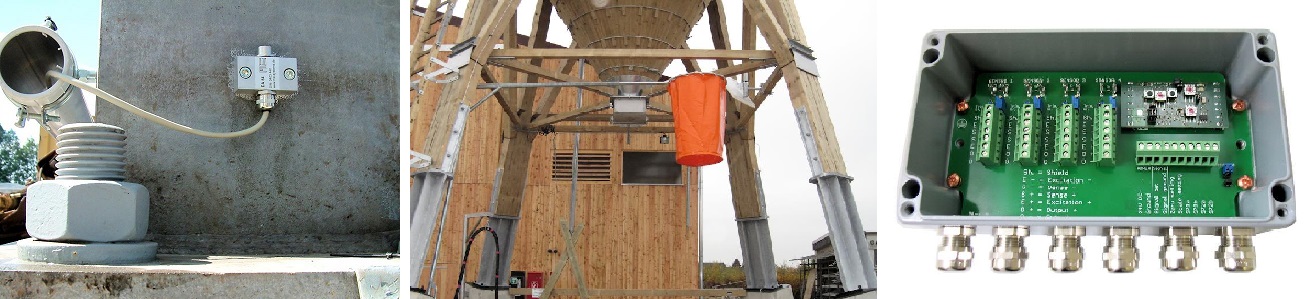

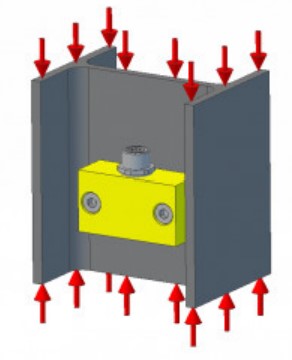

Utilisation d’extensomètres DA54. Les extensomètres sont installés sur les pieds du silos, et mesurent la déformation de ces derniers sous la charge.

Un kit de pose est fourni pour la pose des systèmes. Un boîtier de jonction conditionne les capteurs, et combinent les signaux de mesure pour transmettre sous la forme d’un signal 4-20 mA l’image du chargement.

Avantages clients :

Facilité d’installation, ne requiert ni expertise, ni l’intervention d’un installateur externe ;
Se fait à même la structure en place. Aucune modification ni préparation particulière
Haute résolution, permet de parfaitement monitorer les variations de chargement de quelques pour cent à la pleine charge
Capteur étanche compatible avec une utilisation interne ou externe.
Economique – composants produits en moyenne série
L’électronique fournite inclut deux alarmes à seuils programmables pilotant des sorties relais pour connection directe à des indicateurs lumineux.
