Ref: DA54

Extensomètre miniature à coller - 1000 µm/m - sortie amplifiée - IP65

  • Extensomètre à jauges de contrainte
  • Etendue de mesure : 1000 µm/m
  • Calibration: Traction/ Compression
  • Construction: Aluminium
  • Sensibilité en température: 0.02 %

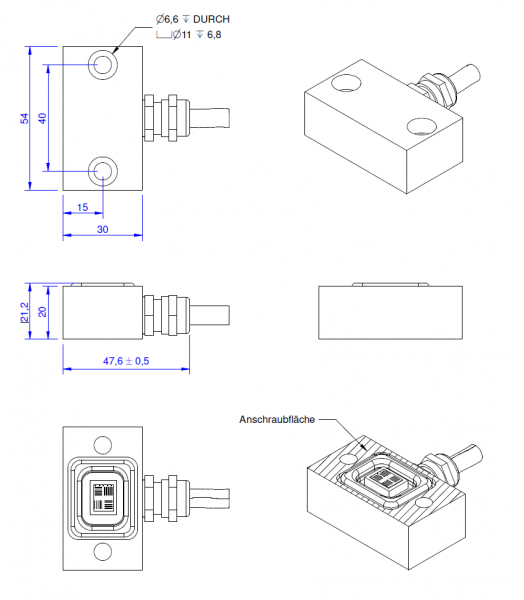

  • Dimensions: 30mm x 54mm x 20mm;
  • Signal de sortie: 1.3 mV/V
  • Sortie: Connecteur M12 8 pins ou câble
  • Poids: 62,9 g
  • Montage: 2 vis M6x25
  • Température de fonctionnement: -20 / +85 °C
  • Tension d'excitation: 1 à 10 VDC

Télécharger la fiche produit

?

Présentation

Le capteur de contraintes DA54 est conçu pour la mesure précise des forces et des déformations en statique et en dynamique sur des presses, outils de levage, réservoirs, supports en acier, ponts ainsi que les bielles ou socles de machines de production. Stable, économique, étanche IP65, le DA54 convient également aux applications de surveillance en intérieur ou extérieur.

Le DA54 consiste en une jauge de contrainte entièrement câblée qui, lors du vissage du capteur de contrainte sur la structure, est pressée sur le composant à surveiller. Le boîtier sert de cadre de montage pour l'application de jauge de contrainte. Techniquement comparable à l'application d'une jauge sur la structure, le gain est important sur le temps de mise en oeuvre.

L'étendue de mesure est de 1000µm/m. La mesure est caractérisée par une haute résolution (< 0,1µm/m), des effets de dérive très faibles et un temps de réponse faible.

Montage et utilisation

L'installation du DA54 se fait via 2 vis M6. Le collage de la jauge sur le corps d'épreuve est réalisé via le collage du boitier. L'étanchéité est assurée par un joint sur la surface de contact et par l'introduction d'une résine après installation. Pour une utilisation prolongée en extérieur, un joint de silicone pourra être appliqué.

La position optimale est obtenue pour une installation perpendiculaire à la direction de chargement, de manière à ce que les forces soient transmises à travers le boîtier. Une installation en longitudinal permettra de conserver une précision nominale pour des déformations jusqu'à 1000 µm / m.

La jauge de contrainte est montée en 1/4 de pont. Le signal de sortie est de 1,3 mV/V. La plage de température de fonctionnement est de -20 à +85°C. La tension d'excitation de 1 à 10 VDC.

Applications

  • les ponts
  • les jambes de silo
  • les parcs éoliens offshore
  • les lignes ferroviaires, etc.
Type de capteur
Capteurs spéciaux
Etendue de mesure
1000 µm/m
Nombre de composantes
1 Axes
Précision (erreur totale)
1 %
Température de fonctionnement
-20 à 85 °C
Sortie analogique
0-10 VDC
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Matériau
Aluminium
Classe de Protection
IP65
Poids
0.251
Gamme de mesure
⩽ 250 N, 250 N - 5 kN
Application
OEM, low cost, Miniature

  • Câblage
  • Colle et kit de fixation
  • Colle et kit de fixation
  • Afficheur
  • Câblage spécifique
