Ref: KM10 - 25 N à 1 kN - IP64 - Ø10

Capteur de compression à bouton de charge - 0-25 N à 0-1 kN - Ø10

  • Capteur de force de compression miniature
  • Dimensions : Ø9.8 mm x 4 mm;
  • Etendue de mesure: 0-25N, 0-50N, 0-100N, 0-200N, 0-500N, 0-1kN
  • classe de précision: 1 %;
  • Application de l'effort via Bouton de charge, R4, Ø 2.4 mm
  • Signal de sortie: 1 mV/V
  • Connectique: Câble 3M STC-36T-4 sortie latérale ou face inférieure
  • Montage : à insérer dans l'application
  • Protection Class: IP 64
  • Poids: 10g
  • Matériau: Acier inoxydable

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le capteur de force bouton miniature KM10 à jauges de contrainte est conçu pour la mesure de force de compression. Disponibles en 6 étendues de mesure (0-25N, 0-50N, 0-100N, 0-200N, 0-500N, 0-1kN), l'encombrement est minimal (Ø9.8 mm x 4 mm), la précision de 1%.

Le corps du capteur est en acier inoxydable IP64. Un câble de 3m est inclus, positionné en latérale ou sur la surface inférieure du capteur. La plage de température de fonctionnement est de

Spécifications

Etendues de mesure (N) 0-25 / 0-50 / 0-100 / 0-200 / 0-500 / 0-1000
Non linéarité 1%
Hystérésis 0,05%
Signal de sortie 1 mV/V
Connectique Câble 3m 4 conducteurs
Température de fonctionnement -10 à 85°C
Compensation en température -10 à +70°C

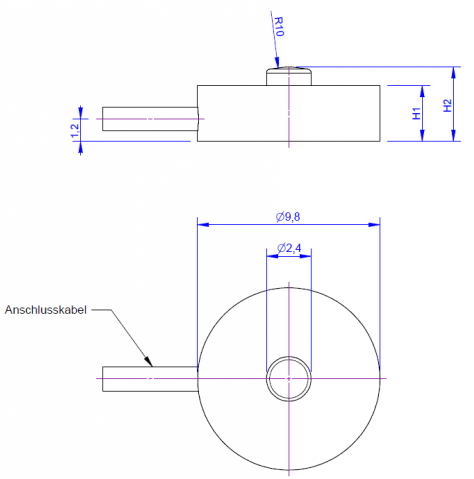

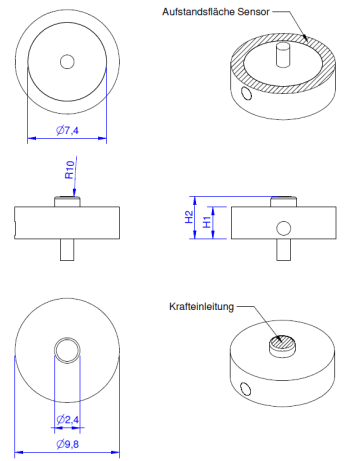

Dimensions

KM10 KM10(AX)
Modèle KM10 / KM10(AX) KM10 / KM10(AX)
étendue de mesure 25, 50, 100, 200, 500 1000
H1 3 3,5
H2 4 4,5

Conditionnement et acquisition

Le signal de sortie du capteur KM10 est non-amplifié. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition.

GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Mesure de force de précontraintes
  • Mesure de compression de poignée
  • Effort de préhension
Type de capteur
Bouton compression
Etendue de mesure Fx, Fy
- N
Etendue de mesure Fz
25 , 50 , 100 , 200 , 500 , 1000
Etendue de mesure couple
- Nm
Moment max
- Nm
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Non-répétabilité
0.1 % FS
Crosstalk (X/y/z)
- % PE
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble STC-36T-4 3m 4 conductor open
Direction de mesure
Compression
Déflection Fx, Fy
- mm
Déflection Fz
8 mm
Surcharge
150 %PE
Matériau
Acier Inoxydable
Classe de Protection
IP64
Poids
10 g
Plage d'effort à mesurer
⩽ 250 N
Application
Miniature

Dimensions

KM10 KM10(AX)
Modèle KM10 / KM10(AX) KM10 / KM10(AX)
étendue de mesure 25, 50, 100, 200, 500 1000
H1 3 3,5
H2 4 4,5

Connectique

Borne Description Couleur du fil
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + Vert
-Ud Sortie - Blanc
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • TEDS
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
