Ref: KM25

Capteur de force bouton plat - 100 N à 1 kN - IP66

  • Cellule de charge type bouton.
  • Etendues de mesure: 100N, 200N, 500N, 1kN
  • classe de précision: 1 %;
  • Calibration: compression seule

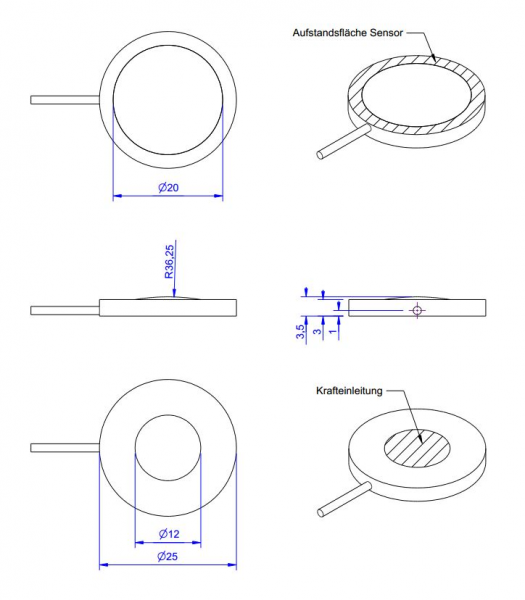

  • Transmission de l'effort: bouton de charge R36,25, Ø12 mm
  • Dimensions: Ø25 mm x 3 mm;
  • Signal de sortie: 1.5 mV/V
  • Protection Class: IP 66
  • 3 m cable STC-31V-4
  • Construction: Acier inoxydable

Télécharger la fiche produit

?

Présentation - Installation

Le bouton de charge KM25 est une cellule de charge à membrane extrêmement compacte, permettant de mesurer des charges atteignant 1kN en compression avec une précision de 1% dans un encombrement extrêmement réduit (Ø25 mm x 3.5 mm). Cette cellule KM25 à jauge de contrainte est disponible en 4 étendues de mesure comprises entre 100 N et 1 kN, et a une sensibilité de 1,5 mV/V.

L'introduction de l'effort est réalisée via le bouton de charge de 12mm de diamètre à surface plane. Pour garantir la mesure, il est indispensable que l'effort soit centré, et qu'aucune force latérale ne soit appliquée. Le capteur KM25est en acier inoxydable étanche IP66, la plage de température de fonctionnement de -10 à +85°C. Un câble de 3m et 4 fils est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié).

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • des essais statiques de laboratoire
  • Instrumentation de poignées
  • instrumentation de machines outils
  • robotique
  • Mesure d'effort de contact
Type de capteur
Bouton de charge
Nombre de composantes
1 Axes
Précision (erreur totale)
1 %
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Matériau
Acier
Classe de Protection
IP66
Gamme de mesure
⩽ 250 N
Application
OEM, Haute température, Miniature

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • TEDS
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
