Ref: GSV-2AS

Conditionneur - 1 entrée pont de jauges - Sortie RS-232/485

  • Conditionneur de signaux miniature
  • 1 entrée analogique pont de jauges
  • 1 Sortie analogique -5/+5 VDC
  • 1 Sortie RS-232, 422 ou 485 - Résolution: 24bits .
  • Freq. d'échantillonnage: 250 Hz
  • Alimentation 10-29 VDC.
  • Boitier Aluminium IP66
  • Configuration par logiciel

Télécharger la fiche produit

?

Présentation

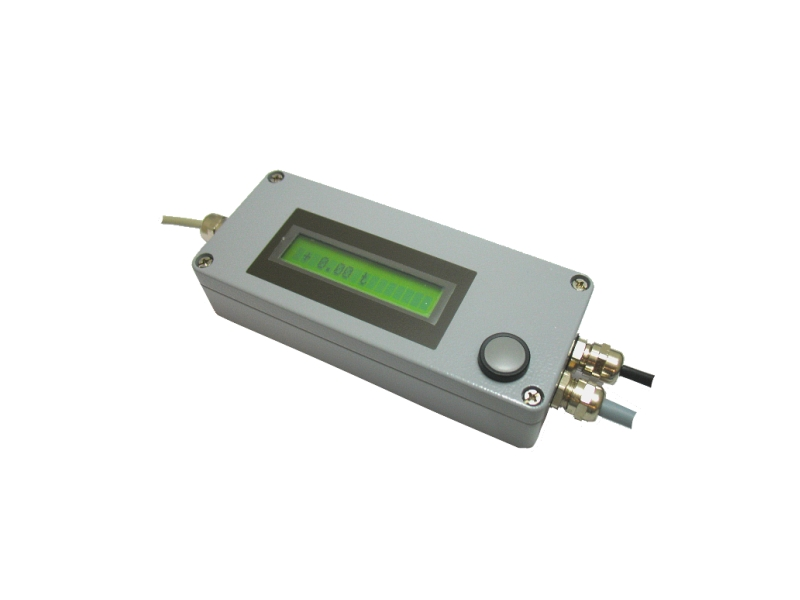

Le GSV-2AS est un module de conditionnement à interface serie pour une voie analogique tout-en-un:

  • Conditionnement du signal pour 1 voie analogique: Capteur de force, de couple, de pression à pont de jauges (complet ou demi à résistances 120/350/1000 Ohm) ou tout capteur amplifié - sortie 0-10 V
  • 1 Sortie analogique -5/+5 V (en amont du convertisseur analogique/numérique)
  • 1 port port RS-232

Le module GSV-2AS est equipé d'un convertisseur anlogique/digital de 24 bits. La fréqence d'échantillonnage est de 250 Hz.

Installation

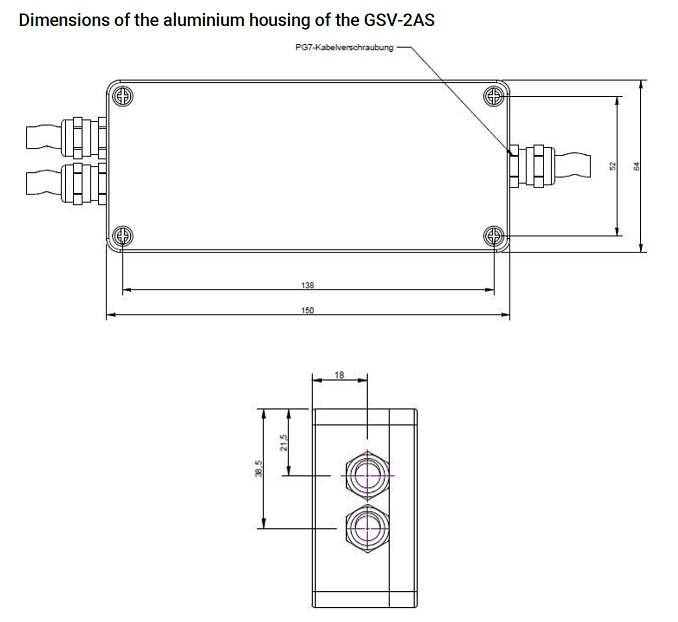

Grâce à ses dimensions compactes (178 x 34 x 37 mm), le GSV-2AS trouve rapidement sa place dans l'environnement. Le branchement du capteur s'effectue via un bornier à vis à l'intérieur du boîtier. Le boitier en aluminium est IP66, autorise un fonctionnement en environnement humide et poussiéreux. La plage de température de fonctionnement est étendue - 10/+65°C. Le module est alimenté en 10-29 VDC.

Environnement logiciel

Le paramétrage du module, y compris de la communication, est réalisée à l'aide du logiciel inclus GSVterm.

Applications

  • Mesure de force sur banc de test, en labo ou sur véhicule
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, tension (0-10V)
Application
OEM, Haute température
Sortie analogique
± 5 VDC
Interface
RS-232
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
screw terminal
Classe de Protection
IP66
Remarque
Entrée analogique amplifiée également disponible
Matériau
Aluminium

  • Connectique
  • Paramétrage
  • Logiciel d'acquisition
  • IHM
