Ref: TS70a | Reaction torque

Couplemètre statique de réaction +/- 2Nm à +/-10Nm - Précision 0,1%

  • Couplemètre statique
  • Etendue de mesure: ± 2 Nm; ± 5 Nm, ±10 Nm
  • Sensibilité: 0.5 mV/V
  • Accuracy class: 0,1 %;

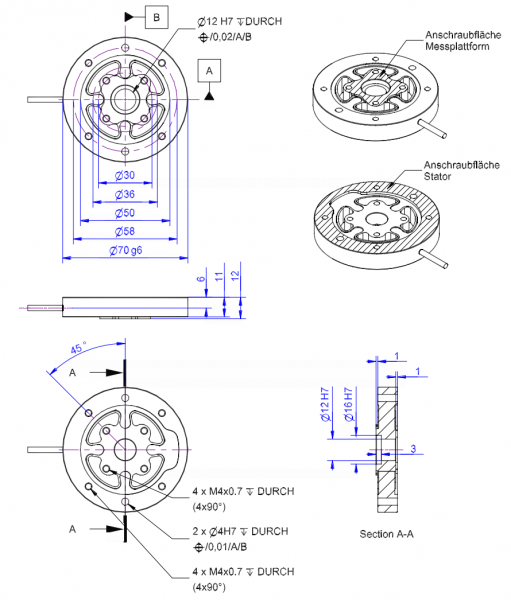

  • Dimensions: Ø 70 mm x 10 mm;
  • Diamètre extene: 58 mm - diamètre interne: 30 mm;
  • Alésage: 12 mm;
  • Epaulement de centrage 16mm;
  • Connectique: cable 2 m STC-31V-4;
  • Matériaux : aluminium
  • Poids: 100 g;
  • Certificat de calibration en option
  • Protection surcharge : 150%

Télécharger la fiche produit

?

Présentation

Le capteur de couple TS70a se compose d'une bride extérieure et d'une bride intérieure qui sont reliées par 4 poutres de cisaillement. Les brides extérieure et intérieure ont chacune 4 filetages M4 pour l'introduction du couple. Le signal de sortie est non-amplifié. 3 étendues de mesure sont disponibles :

  • ± 2 Nm
  • ± 5 Nm
  • ±10 Nm Le capteur convient à la mesure du moment de réaction dans les entraînements et les bancs d'essais.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur ou module d'acquisition. Voir notre sélection :

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Système d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
Type de capteur
statique
Etendue de mesure couple
2 / 5 / 10 Nm
Gamme de mesure
1 - 10 Nm
Montage_Capteur
Bride
Non linéarité (% PE)
± 0.1 %
Signal de sortie
non amplifié (mV/V)
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
-10 à 60 °C
Connecteur
STC-31V-4
Classe de Protection
IP65
  • Dimensions: Ø 70 mm x 10 mm;
  • Diamètre extene: 58 mm - diamètre interne: 30 mm;
  • Alésage: 12 mm;
  • Epaulement de centrage 16mm;
  • Connectique
  • Certificat de calibration
  • conditionnement
  • acquisition
  • afficheur
