Ref: GSV-3USB

Module d'acquisition - 1 voie pont de jauge - Sortie USB

  • Module d'acquisition 1 entrée analogique pont de jauges (capteur de force / couple / pression / etc...)
  • Amplification entrée pont de jauges: 2 / 3,5 / 10 mV/V;
  • Logiciel d'acquisition Windows fourni
  • Connectique: Sub- D15
  • dimensions: 126 mm x 85 mm x 25 mm;
  • Interface: 1x USB port (RS-232 en option)
  • Alimentation: 4,5 V...5.5 V DC ou USB
  • Frequence d'échantillonnage maxi: 1 kHz;
  • resolution: 16 Bit
  • Poids: 191 g
  • Boîtier: Aluminium IP40;
  • dimensions: 126 mm x 85 mm x 25 mm;
  • Communication: ASCII (protocole propriétaire)
  • Dll Windows et fichiers VI fournis

Télécharger la fiche produit

?

Présentation

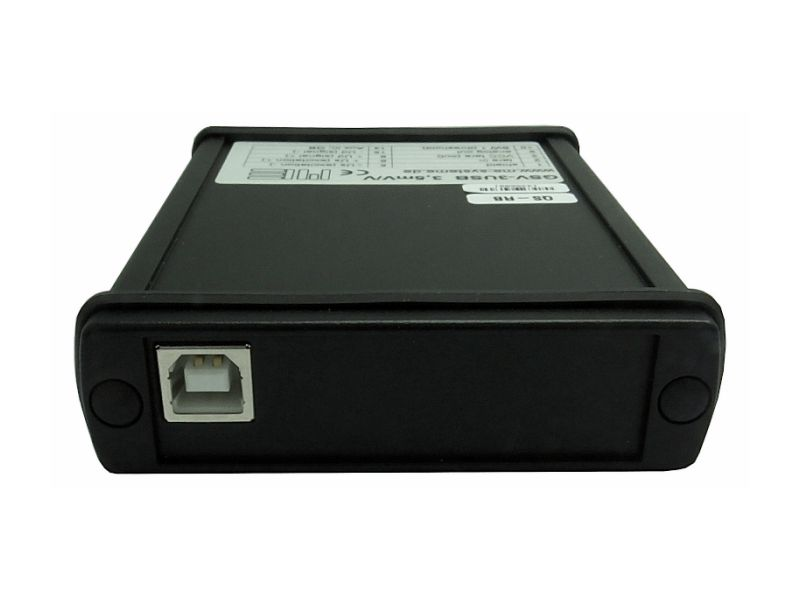

Le GSV-3USB est un module d'acquisition USB pour 1 voie pont de jauges, utilisable avec tout capteur à jauge type capteur de force, de couple, de pression. Le montage peut être en 1/4 de pont, 1/2 pont ou pont complet. Les résistances de complément sont de 350 Ohm Le module GSV-3USB est equipé d'un convertisseur anologique/digital de 16 bits. La fréqence d'échantillonnage maximale est de 1000 Hz.

Installation

Grâce à ses dimensions compactes (126 mm x 85 mm x 25 mm), le GSV-3USB trouve rapidement sa place dans l'environnement. Le branchement du capteur s'effectue via 1 connecteur SUB-D15. Le boitier en aluminium est IP40. La plage de température de fonctionnement est étendue - 10/+65°C. Le module est alimenté en 5 VDC ou par le port USB

Environnement logiciel

Le paramétrage du module, y compris de la communication, est réalisée à l'aide du protocole ASCII (documentation fournie) ou de la DLL Windows fournie. Le conditionneur peut également être utilisé via le logiciel de visualisation et d'acquisition gratuit GSVmulti

Applications

  • Mesure de force sur banc de test, en labo ou sur véhicule
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Conditionneur, Système d'acquisition
Voies d'entrée
1
Signal d'entrée
Pont de jauges, LVDT, tension (0-10V), fréquence, Courant (4-20 mA)
Application
Miniature, DAQ universel
Sortie analogique
± 5 VDC
Interface
USB
Datalogger
non
Tension d'alimentation
5 Vcc
Connecteur
screw terminal
Classe de Protection
IP40
Remarque
Entrée analogique amplifiée également disponible
Matériau
Aluminium
  • dimensions: 126 mm x 85 mm x 25 mm;
  • Sortie RS-232 ou USB
  • Sensibilité du capteur : 2mV/V, 3,5mV/V ou 10 mV/V
  • Câblage
  • Capteur
