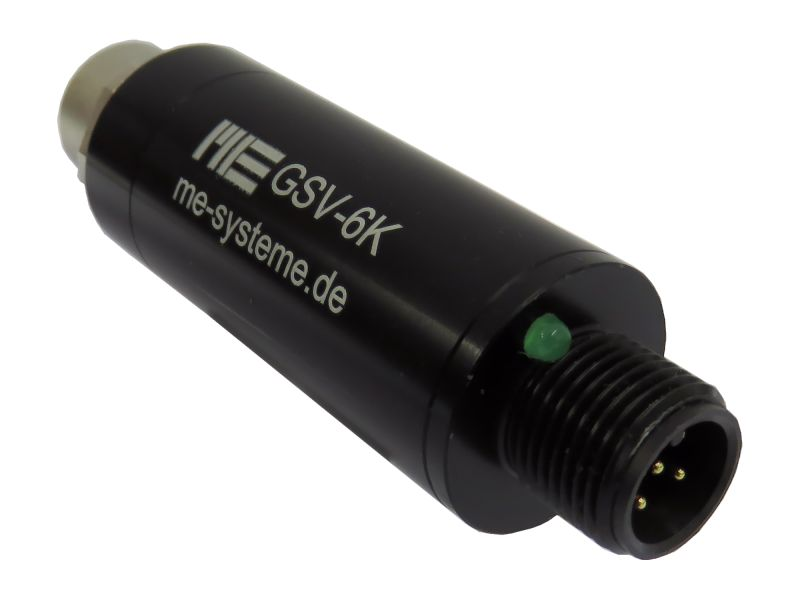

Ref: GSV-6K

Amplificateur pour capteur de force - miniature - 25 kHz

  • Conditionneur pour capteur de force, de couple ou de pression miniature
  • 1 entrée analogique pont de jauges
  • Gamme de sensibilité: 0.1 ... 8 mV/V
  • 1 Sortie analogique 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA
  • Bande passante: 10-25 kHz
  • Filtre passe-bas IIR - 0.1Hz à 2Hz
  • Configuration automatique via Interface TEDS
  • Règlage de l'offset et du gain via les fonctions "tare" et "scale".
  • Alimentation 12-24 VDC.
  • Connectique: connecteurs M12

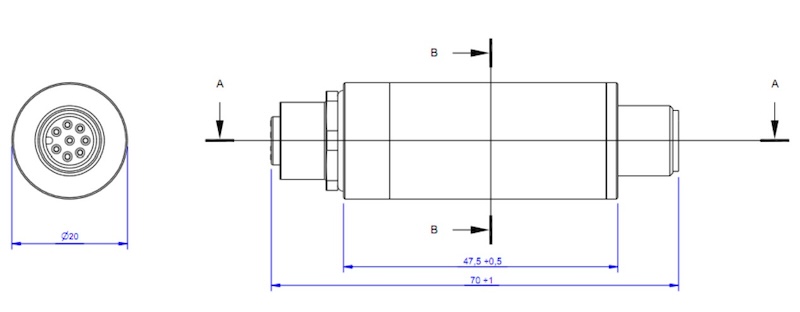

  • Dimensions: 20 (diam) x 70 mm - Poids: 40g
  • Température de fonctionnement: -10/+70°C

Télécharger la fiche produit

?

Présentation

Le GSV-6K est un module de conditionnement miniature et destiné à la conversion du signal jauges de contraintes ( capteurs de force, de pression, de couple ou d'extensomètres) en un signal analogique amplifié tension 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20mA, ou 4-20 mA

Le GSV-6K est une solution très compacte simple à intégrer au câblage, et complètement configurable:

  • Sortie tension ou courant
  • règlage de l'offset
  • fréquence d'échantillonnage
  • activation du filtre passe-bas

Avec une fréquence d'échantillonnage de 50.000 échantillons/sec, cet amplificateur est le plus rapide du marché

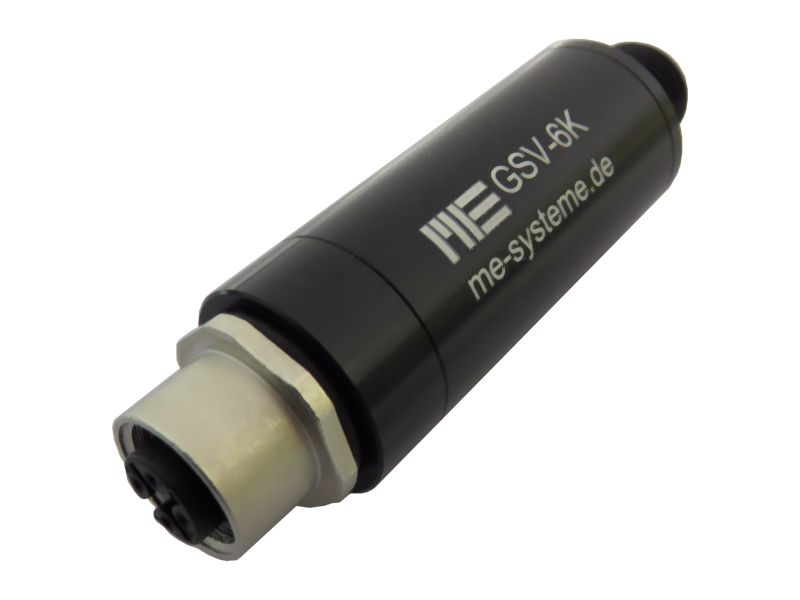

Installation

Par des dimensions compactes (20 x 70 mm) et un Indice de protection IP66, le conditionneur se loge rapidement entre le capteur et la chaîne de mesure. Le branchement du capteur s'effectue via un connecteur M12 5 broches. La plage de température de fonctionnement est étendue - 10/+70°C. Le module est alimenté en 12-24 VDC.

Environnement logiciel

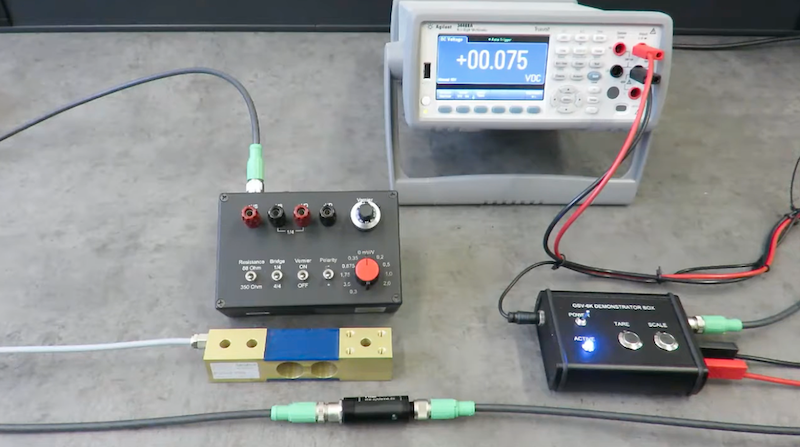

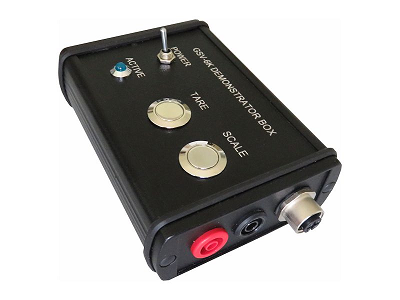

Le paramétrage du module est réalisé à l'aide de la méthode "ClickR ClackR".

Applications

  • Mesure de force sur banc de test, en labo ou sur véhicule
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges
Sortie analogique
± 10 VDC
Datalogger
non
Tension d'alimentation
± 15 Vcc
Connecteur
M12
Classe de Protection
IP66
Matériau
Plastique

  • Cablage d'un capteur

Inclus:

  • 1 x connecteur M12 male, 5-pin
  • 1 x connecteur M12 femelle, 5-pin
  • 1x manuel Click'r Clack'r
  • 1x paramétrage selon configuration client

Option

  • Logiciel d'acquisition
