Ref: GSV-1A - 1 voie - Force - IP66

Conditionneur pour capteur de force - 1 voie - IP66 - Sensibilité réglable

Conditionneur 1 voie pont de jauges (pont complet) IP67
Pour capteur de force, capteur de couple, ou tout capteur 5 ou 10V
sortie: +/-10v ou 4-20mA ou 12±8mA
Connectique : Connecteurs M12 ou bornier à vis + presse-étoupe
dimensions: 58mm x 64mm x 35mm;
Sensibilité réglable de 0,2 à 2 mV/V (option 1) ou 0,35 à 3.5 mV/V (option 2)
Fréquence d'échantillonnage: 250 Hz ou 2,5 kHz (configuration usine)
Alimentation: 11 à 28 vdc
Réglage du zéro par commande externe (entrée TOR)
Poids : 180g

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

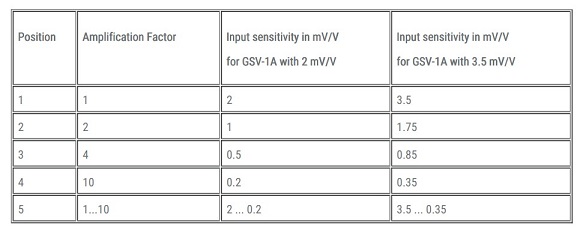

Le conditionneur GSV-1A est compatible avec tout capteur à jauges de contraintes (force, couple, pression, etc...), montées en pont complet, et alimenté en 5VDC. Le gain d'amplification est réglable par cavalier, sur une sensibilité de départ de 2m/V ou 3,5mV/V.

Le type de signal de sortie (tension ± 10V ou 4-20 mA ou 12 ± 8mA), ainsi que la fréquence de coupure du filtre passe-bas (250Hz ou 2,5kHz) sont configurés en usine (non modifiables).

Utilisation

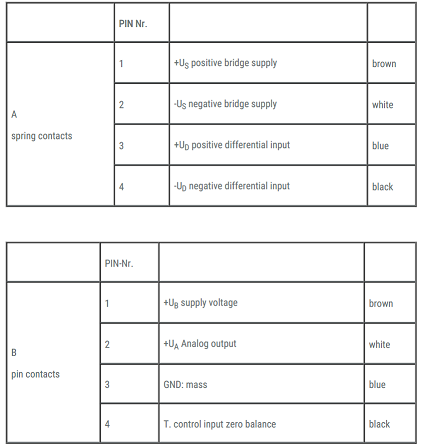

Le conditionneur est intégré dans un boitier en acier compact et étanche IP66. Fixation par 4 vis, la connectique consiste en 2 connecteurs M12 5 pins ou un bornier à vis + presse-étoupe , la plage de température est étendue (-40/+85°C). Le conditionneur est alimenté en 11-28 VDC, le pont est alimenté en 5VDC. La Remise à zéro s'effecture en reliant une borne à l'alimentation ou tout autre signal 3,5 à 30 VDC. La valeur est stockée dans l'EEPROM du conditionneur.
