Ref: GSV-1M - 1 voie - Jauge - IP67

Conditionneur pour capteur de force - 1 voie - IP67

  • Conditionneur 1 voie pont de jauges (pont complet) IP67
  • Pour capteur de force, capteur de couple, ou tout capteur 5 ou 10V
  • sortie: +/-10v ou +/-5v
  • Connectique : Connecteurs miniature M8
  • dimensions: 55mm x 36mm x 17mm;
  • Sensibilité: 1, 2, 3.5 mV/V (fixée en usine)
  • Fréquence d'échantillonnage: 250 Hz, 2,5 kHz ou 10 kHz (configuration en usine)
  • Alimentation: 11 à 26 vdc
  • Réglage du zéro par commande externe (entrée TOR)
  • Poids : 50g

Télécharger la fiche produit

?

Présentation

Le conditionneur GSV-1M est compatible avec tout capteur à jauges de contraintes (force, couple, pression, etc...), montées en pont complet, et alimenté en 5VDC. Le gain d'amplification (1mV/V, 2mV/V ou 3,5mV/V), le type de signal de sortie (tension ± 5V ou ± 10V et la fréquence de coupure du filtre passe-bas (250Hz, 2,5 ou 10 kHz) sont configurés en usine (non modifiables).

Utilisation

Le conditionneur est intégré dans un boitier en acier compact et étanche IP67. Fixation par 2 vis, la connectique consiste en 2 connecteurs M8 5 pins, la plage de température est étendue (-40/+85°C). Le conditionneur est alimenté en 11-26 VDC, le capteur est alimenté en 5VDC. La Remise à zéro s'effecture en reliant une borne à l'alimentation ou tout autre signal 5 à 24 VDC. La valeur est stockée dans l'EEPROM du conditionneur.

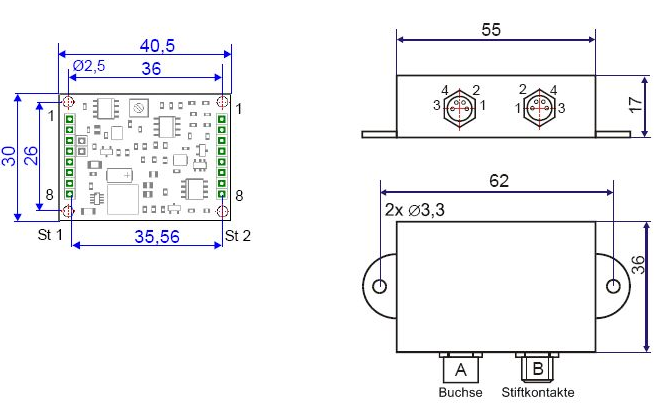

Dimensions

Applications

  • Mesure de force
  • Mesure de couple
  • Mesure de pression
Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, tension (0-10V)
Précision (erreur totale)
≤ 0.1 %
Sortie analogique
± 5 VDC, ± 10 VDC
Interface
aucune
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
2x 4-pol. connector typ 718, with necessary plugs for electrical connection
Classe de Protection
IP67
Matériau
Acier
Remarque
Filtre: 250Hz, 2,5kHz ou 10kHz - RAZ via câble

Dimensions

Câblage

  • Type de sortie
  • Sensibilité
  • Accessoire de montage
