Ref: KD24s- IP65 - ±2N à ±1kN

Capteur de force en S | ±2N à ±1kN | Précision 0,1% | IP65

  • Etendues de mesure : ±2N, ±10N, ±20N, ±50N, ±100N, ±200N, ±500N, ±1000N
  • Précision 0.1% - Non-linéarité : 0.02%
  • Signal de sortie: 0.5 mV/V
  • Calibration : compression, traction ou traction/compression
  • Dimensions: 24 x 26 x 10 mm;
  • Transmission de l'effort : 2 taraudages M5x0,8 ou M6x1
  • Contruction : acier ou aluminium IP65
  • Température de fonctionnement : -10 à 85°C
  • Fréquence de résonnance : 2kHz
  • Connectique : Câble 2 m 4 fils
  • Poids : 12g

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

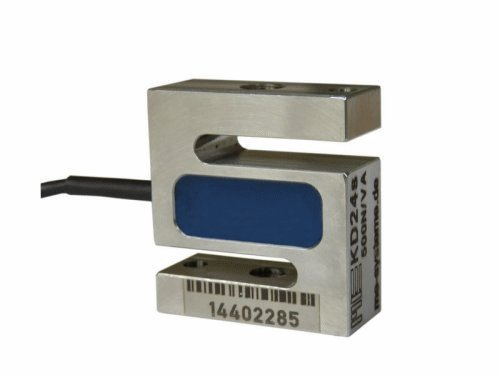

Le capteur de force en S KD24S permet la mesure de charges en compression ou tension atteignant 1kN dans un encombrement minimal (24 x 26 x 10mm seulement). Disponible en 8 étendues de mesure comprises entre 2 et 1000N, la précision de mesure est de 0,1% de la pleine échelle pour une sensibilité de 0,5 mV/V. La protection de surcharge est de 4 fois l'étendue de mesure pour les versions 2 à 20N, et de deux fois leur capacité pour les versions 50 à 1000 N.

L'application de l'effort est réalisée via 2 filetages M5 de part et d'autre du capteur, et déplace les deux brides parallèllement. Le capteur KD24s est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -10 à +85°C.

Spécifications

Spécifications
Technologie Jauges de contraintes
Etendues de mesure ±2N, ±10N, ±20N, ±50N, ±100N, ±200N, ±500N, ±1000N
Précision @ 25°C typ. ± 0.1% de la pleine échelle
Signal de sortie 0,5mV/V
Connectique Câble 2 m 4 conducteurs blindé
Température de fonctionnement –10°C ... +85°C
Transmission de l'effort 2 taraudages M5x0,8 ou M6x1

Il est recommandé de fixer le côté du câble du capteur (côté inférieur sur l'image) sur la partie fixe du banc. Des rotules sont disponibles en option.

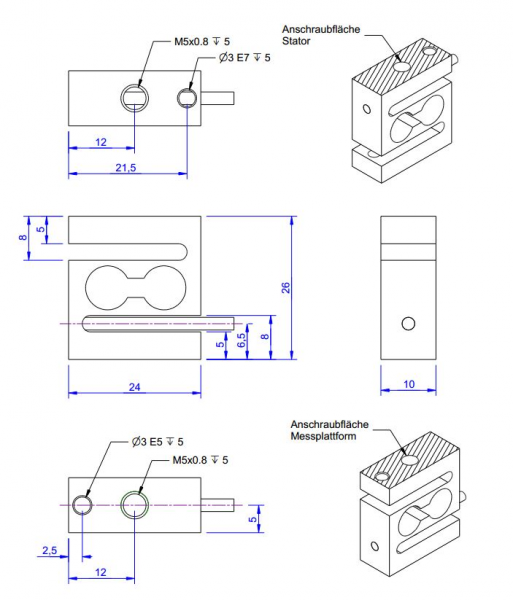

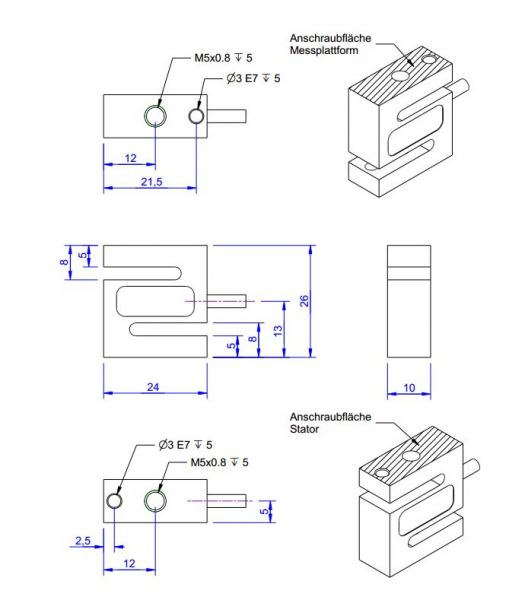

Dimensions

2N / 10N / 20N 50N à 1kN

Conditionnement et acquisition

Le capteur en S KD24S est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Contrôle qualité en production
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Montage sur machine de contrôle
  • Mesure d'effort d'usinage
  • Mesure de déformation
  • Pesage
Type de capteur
Capteurs en S
Etendue de mesure Fz
500 , ±2N , ±10N , ±20N , ±50N , ±100N , ±200N , ±500N , ±1000N
Moment max
2 Nm
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.02 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
0.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
2.5 - 5 VDC
Connectique
Câble STC-31V-4 2m 4 fils open
Direction de mesure
Traction + Comp.
Déflection Fz
0.075 mm
Surcharge
200 %PE
Construction
Aluminium (2/10/20N) ou Acier Inox (>50N)
Classe de Protection
IP65
Poids
0.012
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, OEM, Miniature

Dimensions

2N / 10N / 20N 50N à 1kN

Connectique

Câble STC-31V-4 2m 4 fils open

Borne Description Couleur du fil
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + Vert
-Ud Sortie - Blanc

Options de configuration

  • Calibration en traction et/ou compression
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025
  • anneau de fixation

Conditionneur / Afficheur

Module d'acquisition
