Ref: GL 7000

Centrale d'acquisition multivoies modulaire haute performance - enregistreur autonome

  • Enregistreur autonome 2 à 112 voies de mesure
  • Jusqu'à 10 modules d'entrées Tension / Jauge / Charge / Thermocouples / TOR / Impulsions
  • Jusqu'à 10 GL7000 dans un environnement de test
  • Mesure continue ou périodique
  • Période d'échantillonnage jusqu'à 1µs
  • Enregistrement sur carte SD (max 32 Go), mémoire interne ou SSD (en option)
  • Visualisation des mesures sur écran couleur LCD tactile de 5,7 pouces détachable
  • Transmission des fichiers d'enregistrement par USB ou Ethernet
  • Fonction Serveur ftp, DHCP et NTP (synchronisation de l'horloge interne sur signal externe)
  • Ecran détachable (option)
  • Résolution : 16 bits
  • Logiciel en Français
  • SDK pour déveloper une communication vers automate ou application spécifique
  • Alimentation: 8,5-24VDC ou AC

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le GL-7000 est un système d'acquisition modulaire haute performance pour les bancs de test et les applications embarquées. Un système GL-7000 permet l'acquisition de jusqu'à 112 signaux analogiques (tension, température, jauge, Piezo, entrées logique, sortie tension) jusqu'à 1Mhz.

Les mesures sont au choix enregistrées directement sur l'appareil (Mémoire interne, SSD, Carte SD) ou transférées à la volée vers un PC (liaison USB, Ethernet ou WiFi). Un logiciel PC Windows est fourni pour le paramétrage du module, ainsi que la visualisation, l'enregistrement et l'analyse des signaux de mesure.

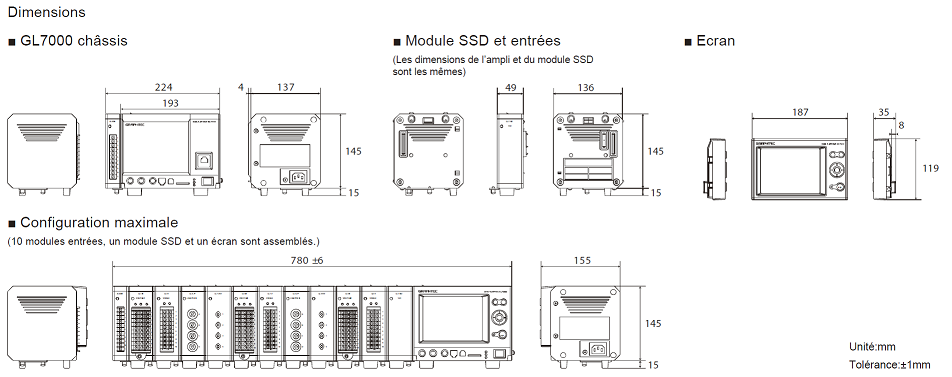

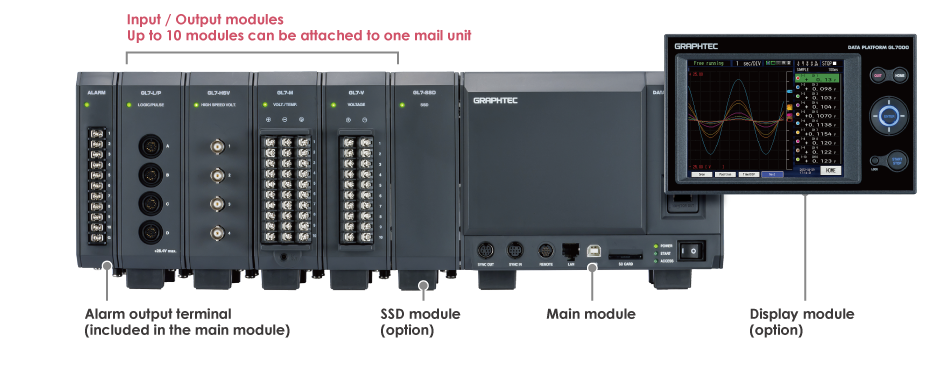

Configuration d'un système GL7000

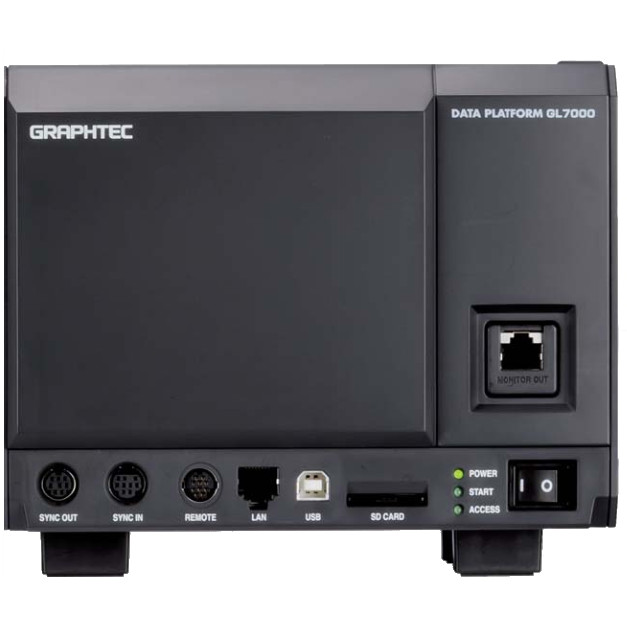

le GL7000 est configurable et extensible. Le système consiste par défaut en une unité centrale. Un écran tactile, détachable, peut être ajouté en option pour le paramétrage et la visualisation des données.

4 modes d'affichage

Affichage Y(t) Numérique XY FFT
Exemple

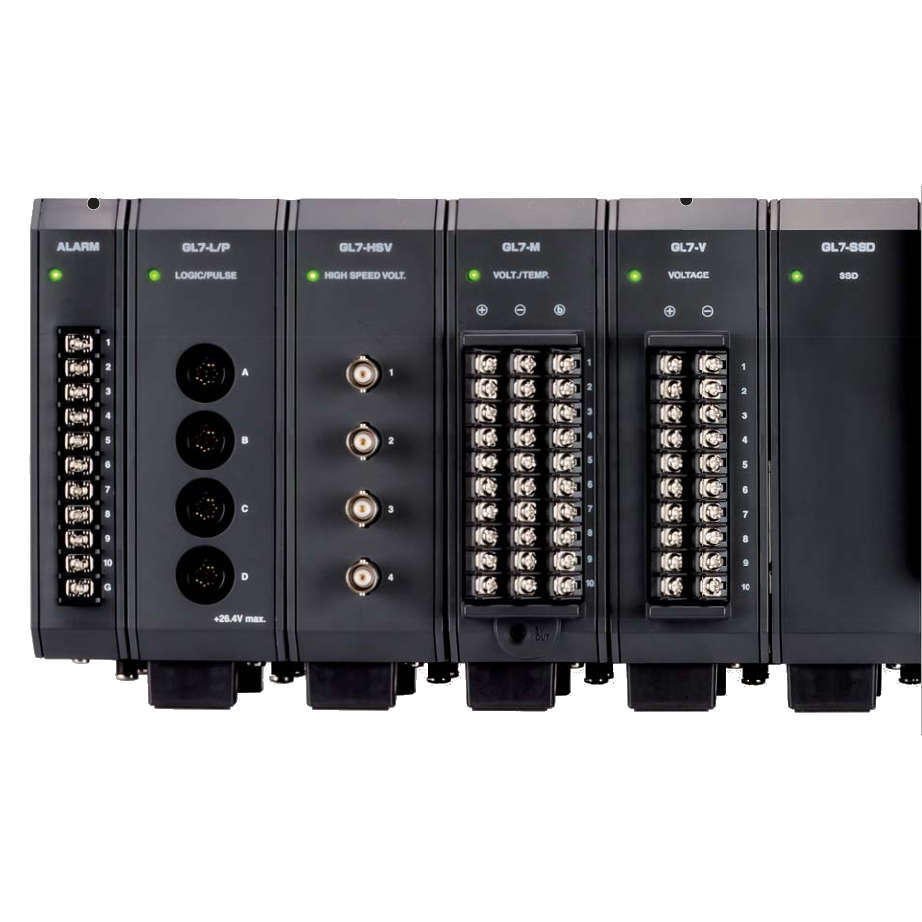

Modules entrées / sorties

Jusqu'à 10 modules entrées/sorties par unité centrale peuvent être installés:

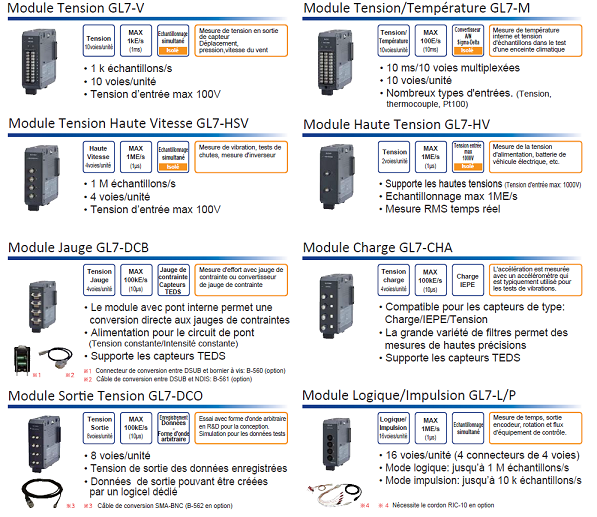

Modules d'entrée disponible

Architecture multi-systèmes

Jusqu'à 10 GL7000 et 1120 voies de mesure depuis un PC

Enregistrement

Options disponibles

Support Spécificité
Built-in RAM La RAM est intégrée dans chaque module pour permettre de sauvegarder jusqu'à 2 millions d'échantillons pour chaque voie. L'augmentation du nombre de voie ne diminue pas la durée totale d'enregistrement
Built-in Flash memory Une mémoire flash de 4 Go est intégrée à l'unité centrale. Les données capturées peuvent être enregistrées directement dans la mémoire flash lorsque la vitesse d'échantillonnage est inférieure à 1kS/s (1ms). La Mémoire est non volatile (les données enregistrées sont conservées même si l'alimentation est coupée)
SD memory card Le module principal est équipé en standard d'un emplacement pour carte SD (compatible SDHC, jusqu'à 32 Go). Les données capturées peuvent être enregistrées directement sur la carte SD lorsque la vitesse d'échantillonnage est inférieure à 1kS/s (1ms). La carte mémoire SD peut être remplacée à chaud pendant l'enregistrement sans perte de données.
SSD module (128GB) Permet l'enregistrement multiple d'une grande quantité de données à sauvegarder lorsque le module SSD en option est utilisé. Il présente une grande résistance aux vibrations et les données capturées peuvent être enregistrées directement sur le SSD lorsque l'échantillonnage jusqu'à 1MS/s (1μs).

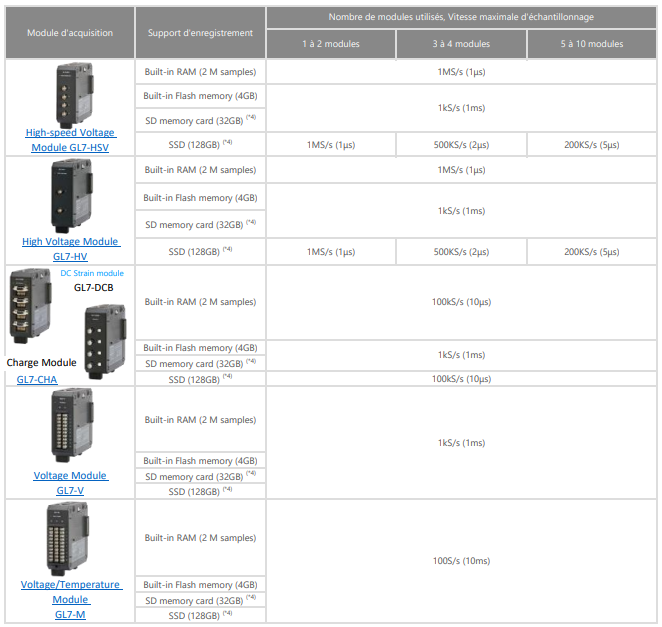

fréquences d'acquisition

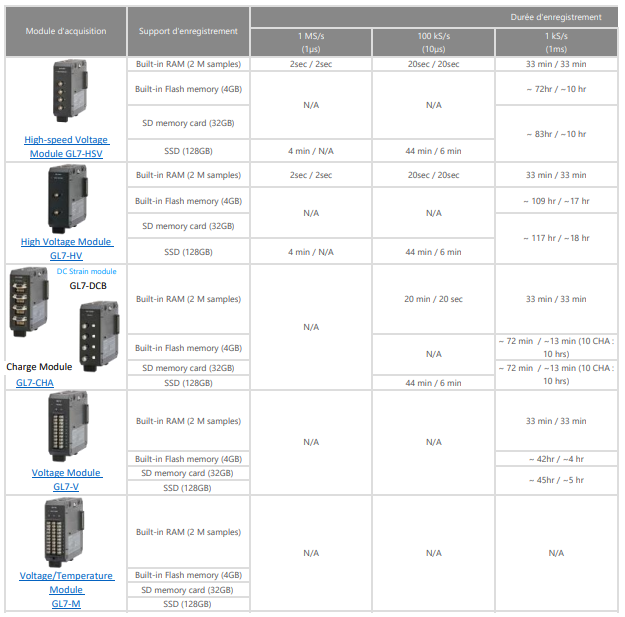

Durées d'enregistrement

Interface PC

le GL7000 est raccordé au PC via USB ou Ethernet. les fonctions suivantes sont supportées pour une ergonomie optimisée:

WEB server, FTP server function It can be controlled by using a WEB browser, and signal can also be monitored. It supports accessing the captured data in memory device.
FTP client function Captured data is periodically transferred to the FTP server for backup.
DHCP client function The IP address of the GL7000 is automatically obtained from the DHCP server.
NTP client function The clock on the GL7000 is periodically synchronized with the NTP server.
USB drive mode GL7000 can emulate an external USB device for quick data file transfer when is is started in the USB drive mode. The file in the memory device can be transferred to the PC by drag & drop feature.

Outils de développement

Le kit de développement logiciel (SDK) est disponible pour le transfert de données en temps réel et pour les applications personnalisées développées pour vos besoins.

  • Pilote USB
  • Manuel (commandes de l'unité principale, communication des données, fichier de données, etc.)
  • Exemple de programme (en Visual C++, Visual Basic, .NET framework)
  • Les commandes clés ont été définies comme des modules pour une mise en œuvre plus simple avec LabVIEW. Le module supérieur a ajouter (Connexion, affichage de forme d'onde, indicateur numérique, conversion CSV, acquisition de fichier)

Applications

  • Banc de test
  • instrumentation mobile
  • Test embarqué (automobile, agriculture)
  • Surveillance d'ouvrages
Type d'électronique
Système d'acquisition
Voies d'entrée
10
Signal d'entrée
Thermocouple, tension (0-10V), fréquence
Interface
USB, WiFi
Datalogger
oui
Tension d'alimentation
24 Vcc
Connecteur
Bornier à vis (Vis M3)
Classe de Protection
IP42
Matériau
Aluminium

  • Carte entrée

  • Câble alimentation DC
  • Résistance de Shunt pour signaux 4-20 mA
  • Carte entrée

  • Câble alimentation DC
  • Résistance de Shunt pour signaux 4-20 mA

Produits associés

Aquisition de mesure

GSV-8AS

Système d'acquisition durci - 8 entrées analogiques

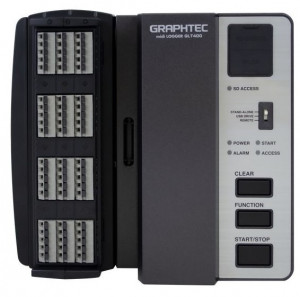

GLT400 - Enregistreur autonome multivoies de mesure analogiques - Modbus TCP
