Ref: Model 820 Shallow Water

Inclinomètre submersible à 200 m - ±0.5°, ±3° ou ±50° - Analogique ou numérique

  • étendues de mesure: ±0.5°, ±3° et ±50°
  • Boîtier durci submersible à 200m en eau douce et salée
  • Disponible en mono ou bi-axe
  • Résolution : 0.0001°, 0.0006° ou 0.01°
  • Précision : ± 0,008°, ± 0,08° ou ± 0,5°
  • Technologie électrolytique
  • Version A820: Signal de sortie: ±5 VDC
  • Version C820: Signal de sortie 4-20mA
  • Version D820: Signal de sortie: RS-232/485
  • Sortie température
  • Temps de réponse : 0,15 ou 1,75 sec
  • Température d'utilisation : -4 à +60° C
  • Dimensions: 92.1 x 112.4 x 61 mm
  • Poids : 1,6 kg

Télécharger la fiche produit

?

Présentation

Inclinomètre de précision submersible 820 pour utilisation en eau douce ou salée jusqu'à 200m de profondeur. Utilisant un élément électrolytique très sensible à la gravité, l'inclinomètre 820 délivre une mesure précise, fine (résolution de 0,0001° à 0,01° selon le modèle) et d'une très grande stabilité.

3 étendues de mesure sont disponibles: +/- 0,5°, +/- 3° et +/- 50°), en mono ou bi-axe.

Modèle Signal de sortie
A820 +/- 5VDC
C820 4-20 mA (Boucle de courant 2-fils)

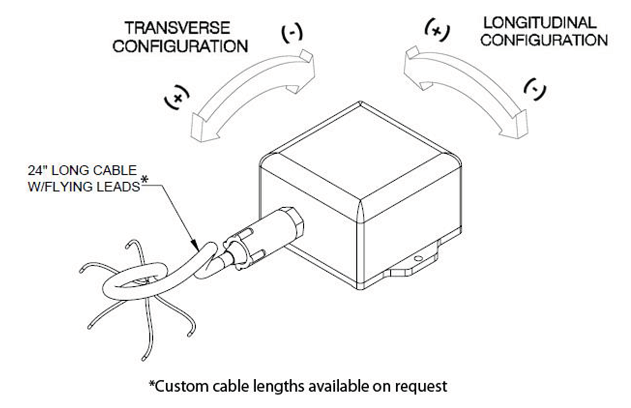

En version monoaxe, l'installation se fait en transverse ou en longitudinale (à préciser à la commande). Un câble de 6m est inclus. La tension d'alimentation admissible est comprise entre 8 et 18 VDC pour la version tension, 12-29 VDC pour la version 4-20 mA et 7-28 VDC en sortie numérique.

Les sensibilités typiques du zéro et du gain à la température sont resp. de ±0.0002 °/°C et 0.04%/°C. Une sortie température est incluse, permettant de compenser les erreurs de mesure liées aux variations de température.

Applications

  • Surveillance d'éolienne en mer
  • Surveillance de structures
  • mise à niveau de plateforme
  • Mesure en rivière
Technologie
Electrolytique
Nombre de composantes
1 Axes
Etendue de mesure
0.5 / 3 / 50 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
5 , 0.5 Hz
Application
Haute Précision, Immergeable, Géotechnique
Non linéarité (% PE)
± 0.5 , 1 , 2 %
Sensibilité du gain
0.02 %/°C
Signal de sortie
analogique (tension)
Sortie analogique
± 5 VDC
Tension d'alimentation
8-18 VCC
Température de fonctionnement
-25 à 70 °C
Connecteur
6-pin bulkhead, male plug
Classe de Protection
IP65
Matériau
Acier
Poids
1.6
Remarque
étanche à 200m en eau douce et eau salée

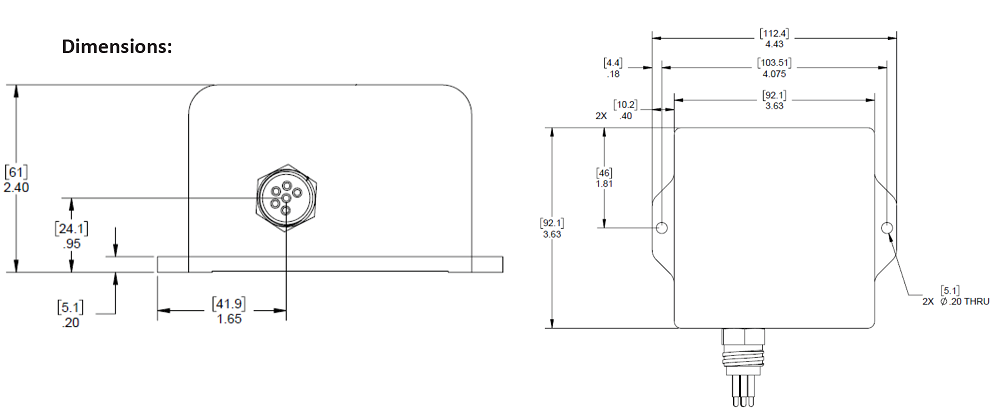

Dimensions

Configuration

  • Calibration spéciale
  • Capteur de température
  • Connectique (longeur de câble, connecteur)
  • version monoaxe longitudinale, monoaxe transverse ou biaxe
  • Type de sortie (tension, Courant ou Digital)

Afficheur / enregistreur
