Ref: Tuff Tilt - 801 series

Inclinomètre électrolytique génie civil IP65 - ±0.5°, ±3° ou ±50° - +/-5VDC, 4-20 mA ou RS-485

  • Capteur d'inclinaison électrolytique
  • étendues de mesure: ±0.5°, ±3° et ±50°
  • Résolution : 0.0001°, 0.0006° ou 0.01°
  • Précision : ± 0,008°, ± 0,08° ou ± 0,5°
  • Disponible en mono ou bi-axe
  • Boîtier durci IP65 en aluminium
  • Sortie température
  • Temps de réponse : 0,15s
  • Version A801: Signal de sortie: ±5 VDC
  • Version C801: Signal de sortie 4-20mA
  • Version D801: Signal de sortie RS-232/485
  • Température d'utilisation : -40 à +85°C

Télécharger la fiche produit

?

Présentation du TUFF TILT 801

L'inclinomètre de précision TUFF TILT 801 combine précision et durabilité à budget maîtrisé, pour une variété d'applications de surveillance et de mesure. Utilisant un élément électrolytique sensible à la gravité, l'inclinomètre TUFF TILT 801 délivre une mesure précise, fine (résolution de 0,0001° à 0,01° selon le modèle) et d'une très grande stabilité. Le temps de réponse est de 0,15 s.

Le boîtier en aluminium étanche IP65 de 120x80x60 mm, convient pour une utilisation en extérieur (température de fonctionnement: -40 à 85°C). En version monoaxe, l'installation se fait en transverse ou en longitudinale (à préciser à la commande). Un câble de 3m est inclus. La tension d'alimentation admissible est comprise entre 8 et 18 VDC pour la version tension, 12-29 VDC pour la version 4-20 mA et 7-28 VDC en sortie numérique.

Une sortie température est incluse, permettant de compenser les erreurs de mesure liées aux variations de température.

Spécifications

C801-HG C801-St C801-WA A801-HG A801-St A801-WA D801-HG D801-St D801-WA
étendue de mesure ± 0,5° ±3° ± 50° ± 0,5° ±3° ± 50° ± 0,5° ±3° ± 50°
résolution max 2 µrad 10 µrad 200 µrad 2 µrad 10 µrad 200 µrad 2 µrad 2 µrad 40 µrad
répétabilité 4 µrad 20 µrad 350 µrad 4 µrad 20 µrad 3500 µrad 6 µrad 6 µrad 80 µrad
Non-linéarité 1% 2% 0,5% 1% 2% 0,5% 0,1% 0,10% 0,10%
Signal de sortie 4-20 mA 4-20 mA 4-20 mA ±5 VDC ou ±10 VDC ±5 VDC ou ±10 VDC ±5 VDC ou ±10 VDC RS-232/422 RS-232/422 RS-232/422
Alimentation 10 to 29 VDC 10 to 29 VDC 10 to 29 VDC 8-18 VDC 8-18 VDC 8-18 VDC 7-28VDC 7-28VDC 7-28VDC
Sensibilité du zéro à la température ±0.0002°/°C ±0.0002°/°C ±0.002°/°C ±0.0002°/°C ±0.0002°/°C ±0.0002°/°C ±3,5 μrad/°C ±3,5 μrad/°C ±0.004°/°C
Sensibilité du gain à la température 0.04%/°C 0.04%/°C ±0.1%/°C ±0.04%/°C ±0.04%/°C ±0.04%/°C 0.02%/°C 0.02%/°C 0.05%/°C

Applications

  • Surveillance d'ouvrage
  • Surveillance de structures
  • mise à niveau de plateforme
Technologie
Electrolytique
Nombre de composantes
1 Axes
Etendue de mesure
0.5 / 3 / 50 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
5 , 0.5 Hz
Application
Haute Précision, OEM, Géotechnique
Non linéarité (% PE)
± 0.5 , 1 , 2 %
Sensibilité au Zéro
0.0002 %PE/°C
Sensibilité du gain
0.04 %/°C
Non-répétabilité
0.035 % FS
Signal de sortie
analogique (tension), RS-232/422/485
Sortie analogique
± 5 VDC
Interface
RS-485, RS-232
Tension d'alimentation
8-18 VCC
Température de fonctionnement
-40 à 85 °C
Connectique
3m (10 ft.), 5-conductor + one overall shield, PVC jacket, tinned ends
Classe de Protection
IP65
Matériau
Aluminium
Poids
0.5

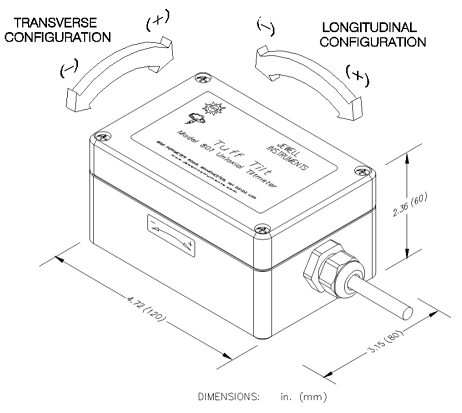

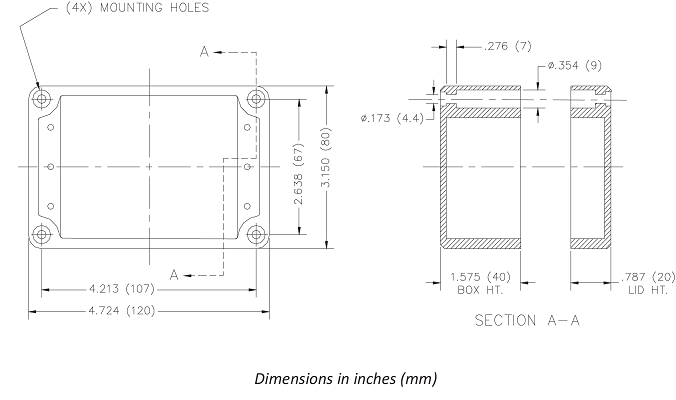

Dimensions

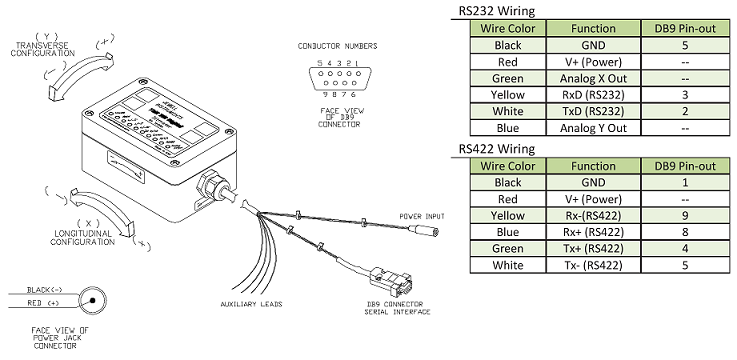

Connectique

Version Digitale

Configuration

  • Calibration spéciale
  • Capteur de température
  • Connectique (longeur de câble, connecteur)
  • version monoaxe longitudinale, monoaxe transverse ou biaxe
  • Type de sortie (tension, Courant ou Digital)

Afficheur / enregistreur

Accessoires de montage

  • Plaque de montage pour installation verticale (81439)
  • Plaque de montage pour installation horizontale (84051)
