Ref: Model 711-2 et 716-2

Tiltmètre bi-axe haute précision géotechnique

  • Mesure d'inclinaison électrolytique haute précision biaxiale
  • étendues de mesure: ±0.046°, ±0.46°, ±0.8°, ±8°, ±4°, ±70°
  • Résolution : 0,1 / 1 ou 10 µrad selon étendue de mesure
  • Signal de sortie: ±8VDC, ±16VDC ou RS-232/485
  • Filtre passe-bas - 0,1 Hz
  • Fixation de la plateforme au sol (711) ou au mur (716)
  • Sortie température
  • Température d'utilisation : -25 à +70°C
  • Alimentation: ±11 to ±15 VDC ou 7-29VDC

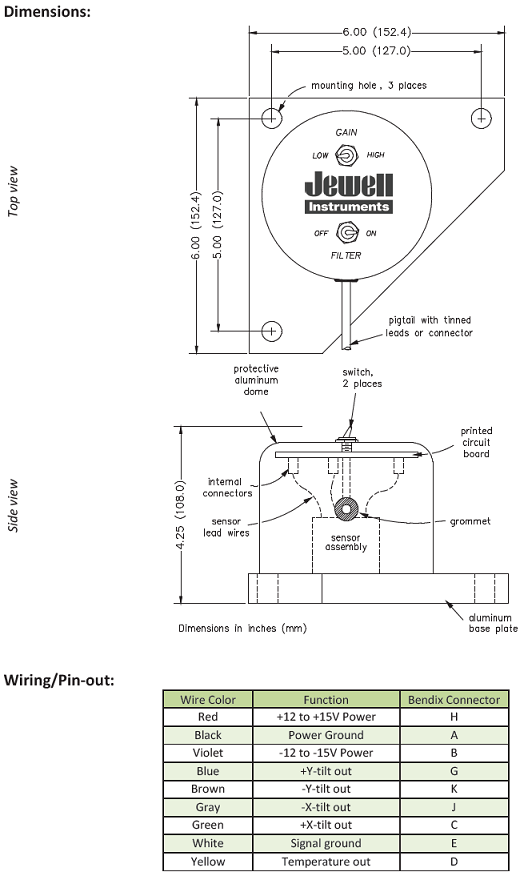

  • Dimensions: 15 x 15 x 10 cm
  • Câble longueur 3m inclus
  • Option IP65

Télécharger la fiche produit

?

Inclinomètre haute précision pour applications géotechniques

Les tiltmètres A711 et A716 se présentent sous la forme de plateformes de mesure d'inclinaison et sont destinées aux applications géotechniques. Chacune intègre deux éléments sensibles électrolytiques haute précision montés perpendiculairement, et permettant de détecter d'infimes mouvements sur les axes X et Y. La résolution obtenue varie de 0.1 à 1 µrad selon l'étendue de mesure. 4 étendues de mesure sont disponibles: ±0.046°, ±0.46°, ±0.8°, ±8°.

Sortie analogique ou numérique

Le signal de sortie des tiltmètres 711 et 716 est analogique (±8 VDC (unipolaire) ou ±16 VDC (différentielle)) ou numérique (RS-232/485). Sur les modèles analogiques, 2 switchs permettent de choisir le gain et la constante du filtre parmi 2 valeurs pré-définies. Sur les modèles numériques, la configuration du filtre, du gain du zéro, de la liaison série et de la fréquence d'échantillonnage se fait via firmware. L'enregistrement des données se fait à la volée (liaison série) ou sur mémoire interne (540 Ko de capacité soit 22.000 valeurs)

Version IP65

Avec une étanchéité IP65, la plateforme de mesure d'inclinaison A711(4X) est destinée aux applications géotechniques dans un environnement humide ou corrosif. Les caractéristiques techniques restent autrement identiques au modèle A711 et A716.

Spécifications

A-711-2A ou A-716-2A A-711-2B ou A-716-2B A-711-2A(4X) A-711-2B(4X) A-711-2C(4X) D711-A D711-B D711-C
étendue de mesure ± 0,046° ou ± 0,46° ±0,8° ou ±8° ± 8000 µrad (± 0,46°) ± 4° ± 70° ± 0,5° ± 5° ± 70°
résolution max 0,1 µrad 1 µrad 1 µrad 1 µrad 10 µrad 1 µrad 10 µrad 21 µrad
répétabilité 1 µrad 2 µrad 2 µrad 2 µrad 20 µrad 4 µrad 15 µrad 350 µrad
Non-linéarité 0,2 ou 2% 0,2 ou 1,5% 1% 5% 4% 0,40% 0,10% 0,10%
Signal de sortie ±8 VDC ou ±16 VDC ±8 VDC ou ±16 VDC ±8 VDC ou ±16 VDC ±8 VDC ou ±16 VDC ±8 VDC ou ±16 VDC RS-232/422 RS-232/422 RS-232/422
Alimentation ±11 to ±15 VDC ±11 to ±15 VDC ±11 to ±15 VDC ±11 to ±15 VDC ±11 to ±15 VDC 7-28VDC 7-28VDC 7-28VDC
Installation 711: horizontale, 716: verticale 711: horizontale, 716: verticale horizontale horizontale horizontale horizontale horizontale horizontale
Sensibilité du zéro à la température ±3 μrad/°C ±0.001°/°C ±4 μrad/°C ±4 μrad/°C ±0,004°/°C ±3,5 μrad/°C ±3,5 μrad/°C ±0.004°/°C
Sensibilité du gain à la température 0.05%/°C 0.05%/°C ±0.04%/°C ±0.04%/°C ±0.13%/°C 0.02%/°C 0.02%/°C 0.05%/°C
Remarque IP65 IP65 IP65

Installation

La plateforme 711 se fixe au sol, la plateforme 716 se fixe au mur. La fixation et la mise à niveau se réalisent à l'aide de vis. un câble de 3m est inclus. La tension d'alimentation admissible est comprise entre 11 et 15 VDC pour les modèles analogiques, et 7 à 29 VDC pour les versions numériques.

Applications

  • mise à niveau d'antennes
  • surveillance de bâtiments
  • surveillance de ponts
  • mesure de marée
  • surveillance de volcans
  • orientation de téléscope
  • métrologie haute précision
  • production de mécanique de précision
Technologie
Electrolytique
Nombre de composantes
2 Axes
Etendue de mesure
0.46 / 8 / 0.046 / 0.8 / 70 / 4 °
Résolution angulaire
< 0.000001°
Bande passante (-3 dB)
5 , 0.5 Hz
Application
Haute Précision, Géotechnique
Non linéarité (% PE)
± 2 %
Sensibilité du gain
0.02 %/°C
Signal de sortie
analogique (tension)
Sortie analogique
±8 VDC
Interface
RS-485, RS-232
Tension d'alimentation
±11 à ±15 VDC
Température de fonctionnement
-8 à 70 °C
Classe de Protection
IP60, IP65
Matériau
Aluminium
Poids
1.4

Configuration

  • Calibration spéciale
  • Connectique (longeur de câble, connecteur)
  • Etendue de mesure
  • Type de sortie (tension ou Digital)
  • Version IP65

Afficheur / enregistreur
